Nivelirna ločilna kaseta z izpustom za kable, nerjavno jeklo
Št. art. 7409603 | EAN 4012197369187
- Opis izdelka
-
Opis izdelkaLočilna in priključna nivelirna kaseta velikosti 9, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG../9 ali v UGD250-3/9 ali UGD350-3/9. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze.
Nivelirna kaseta, z izvodom za kable, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.

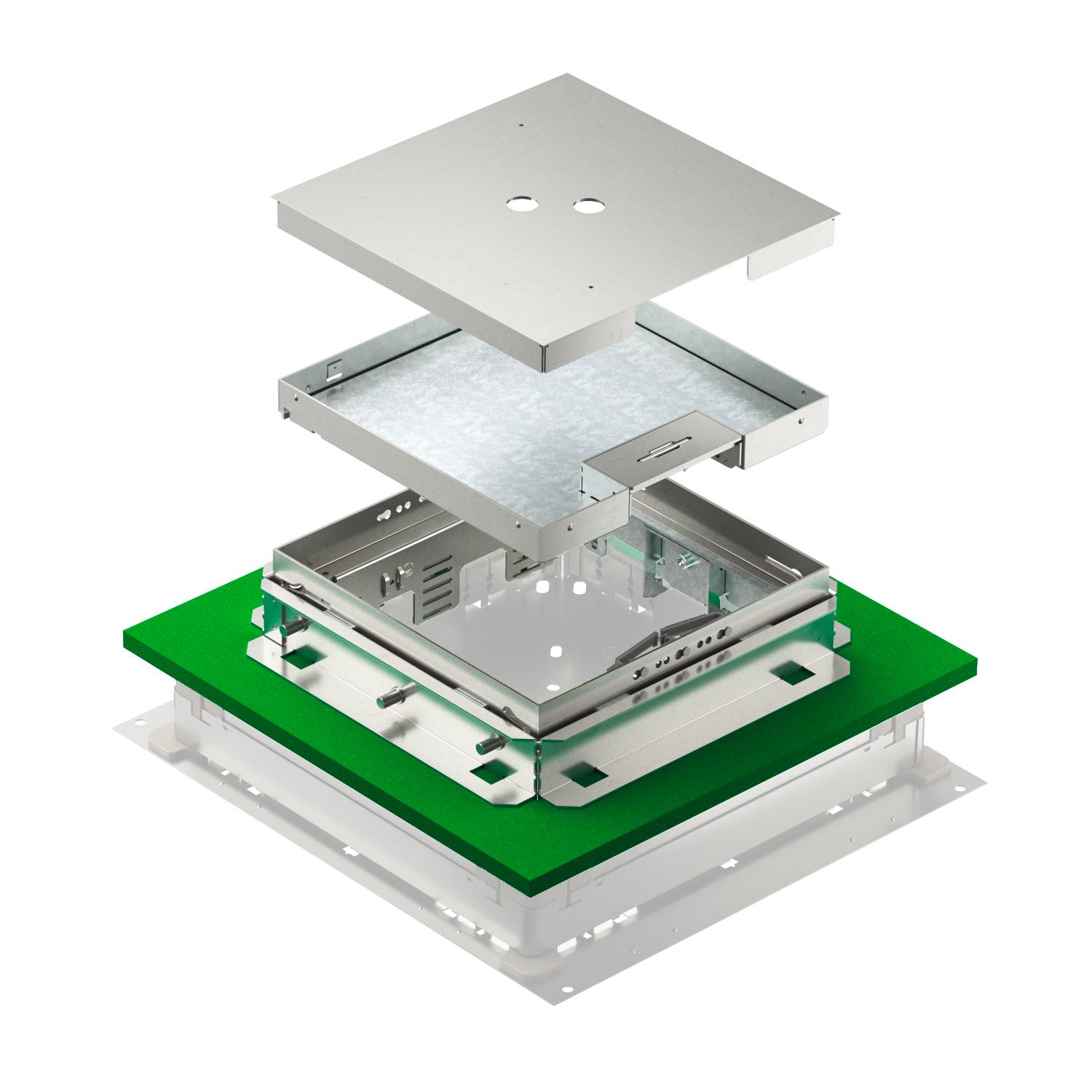

Height-adjustable cassette with cord outlet. For the installation of three UT4 universal supports for nine single devices with support ring/support clamp or 12 Modul 45® devices. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Tehnični podatki
-
Tehnični podatki
Debelina talne obloge 25 mm Dimenzija 243x243x83 Dolžina 243 mm Dovoljenja VDE Globina za vgradnjo 136 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Ločljivo da Maks. območje niveliranja 110 mm Maks. višina estriha 110 mm Maks. višina tal 442 mm Material Nerjaveče jeklo Min. območje niveliranja 69 mm Min. višina estriha 69 mm Min. višina tal 136 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal suho Nosilec naprav za sprejem priključnih doz ne Odtis CO2 (GWP) od zibelke do vrat 41,6865 kg CO2e / 1 Kos Primerno za dvojno talno vgradnjo ne Primerno za votlo talno vgradnjo ne Širina 243 mm Standard EN 50085-2-2 Število izvodnic napeljav 1 Število univerzalnih nosilcev 3 x UT4 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Višina 81 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
