Nivelirna kaseta za tubus, RKFR, nerjaveče jeklo
Št. art. 7409428 | EAN 4012195869511
- Opis izdelka
-

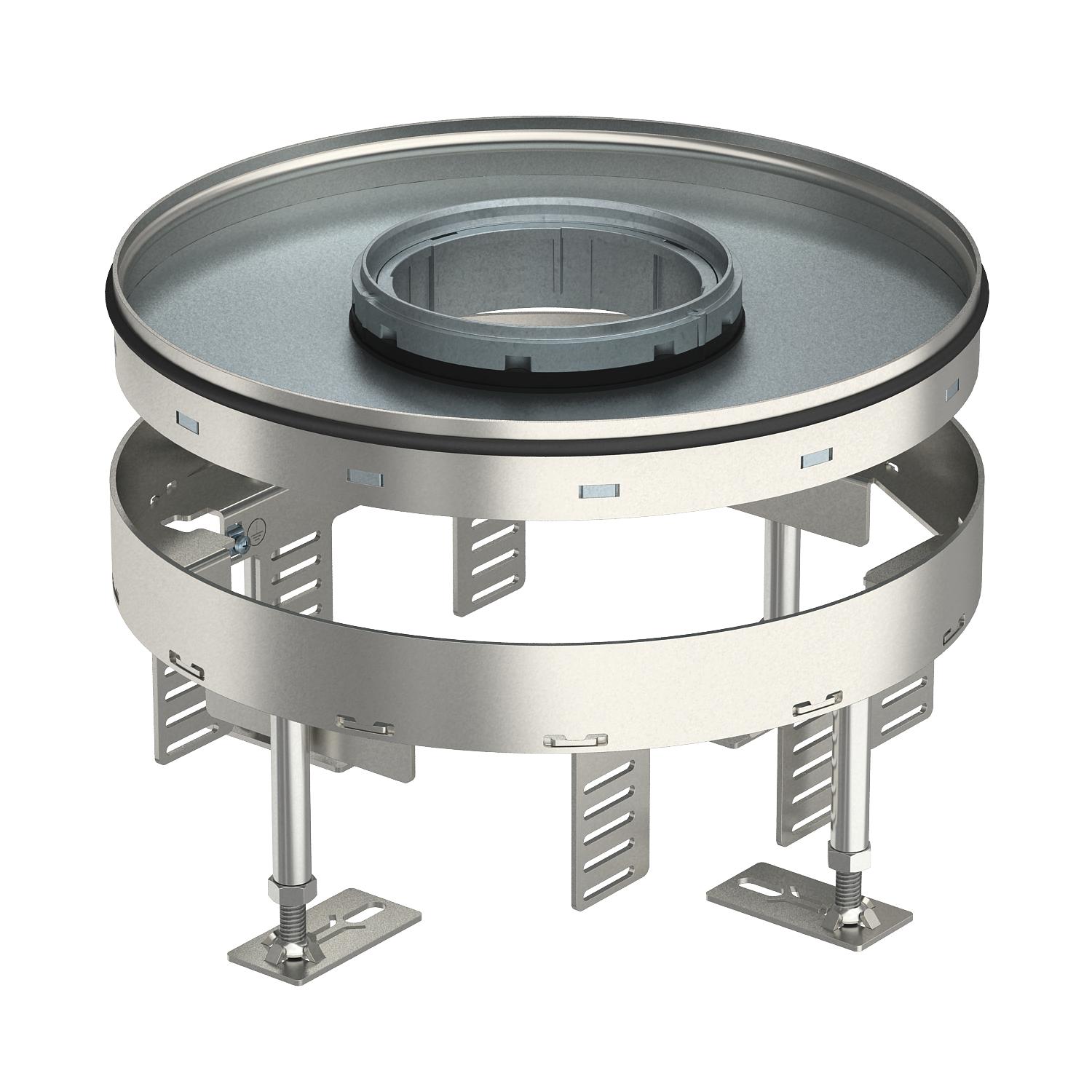

Opis izdelkaNivelirna kaseta velikosti R7, za tubus, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, s tubusom, 3-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2 in ena v izvedbi APMT5. Za vgradnjo 2 univerzalnih nosilcev UT3 in enega UT4 za 7 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 10 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

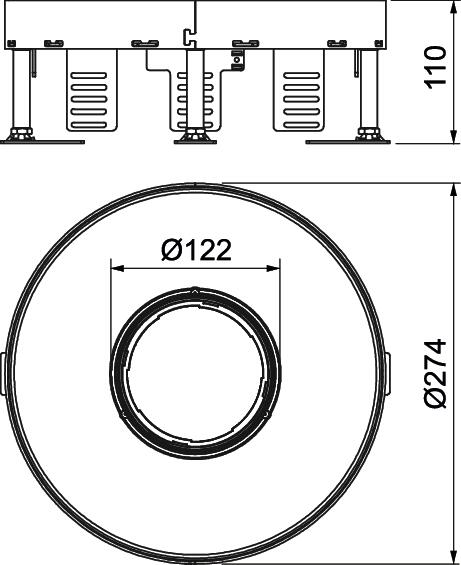

Debelina talne obloge 25 mm Dimenzija Ø275mm Dolžina 274 mm Dovoljenja VDE Globina za vgradnjo 110 mm IK-koda stopnje zaščite IK10 Izvedba okroglo Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev ne Ločljivo ne Maks. območje niveliranja 155 mm Maks. višina tal 155 mm Material Nerjaveče jeklo 1.4301 Min. območje niveliranja 110 mm Min. višina tal 110 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov R7 Nega tal mokro Nosilec naprav za sprejem priključnih doz da Odtis CO2 (GWP) od zibelke do vrat 16,8327 kg CO2e / 1 Kos Premer vgradnje 275 Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 274 mm Število izvodnic napeljav 1 Število nosilcev aparata 3 Število vgradnih naprav 10 Tip vgradnega sistema UT3 / UT4 Vrsta zaščite (IP) v neuporabljenem stanju IP44 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Height adjustment unit RKNEV2
RK NEV2 110 7405815 1 Embalažna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete
TUK2 GV 7428140 1 Kos
Okroglo tesnilo za okrogle nivelirne kasete R4, R7 in R9
SRS 4 7405798 4 Kos
Montažni pokrov 350, nazivna velikost R7
DUG 350-3 R7 7400533 1 Kos
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKFR2 7 V25 / 7409428 , 0.19MB , pdfVarnostni list RKFR2 7 V25 / 7409428 , 0.05MB , pdfREACH Izjava o skladnosti RKFR2 7 V25 / 7409428 , 0.13MB , pdfRoHS Izjava o skladnosti RKFR2 7 V25 / 7409428 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za uporabo Navodila za uporabo PF-G , 2.00MB , pdfZa ta proizvod informativna besedila niso na voljo
