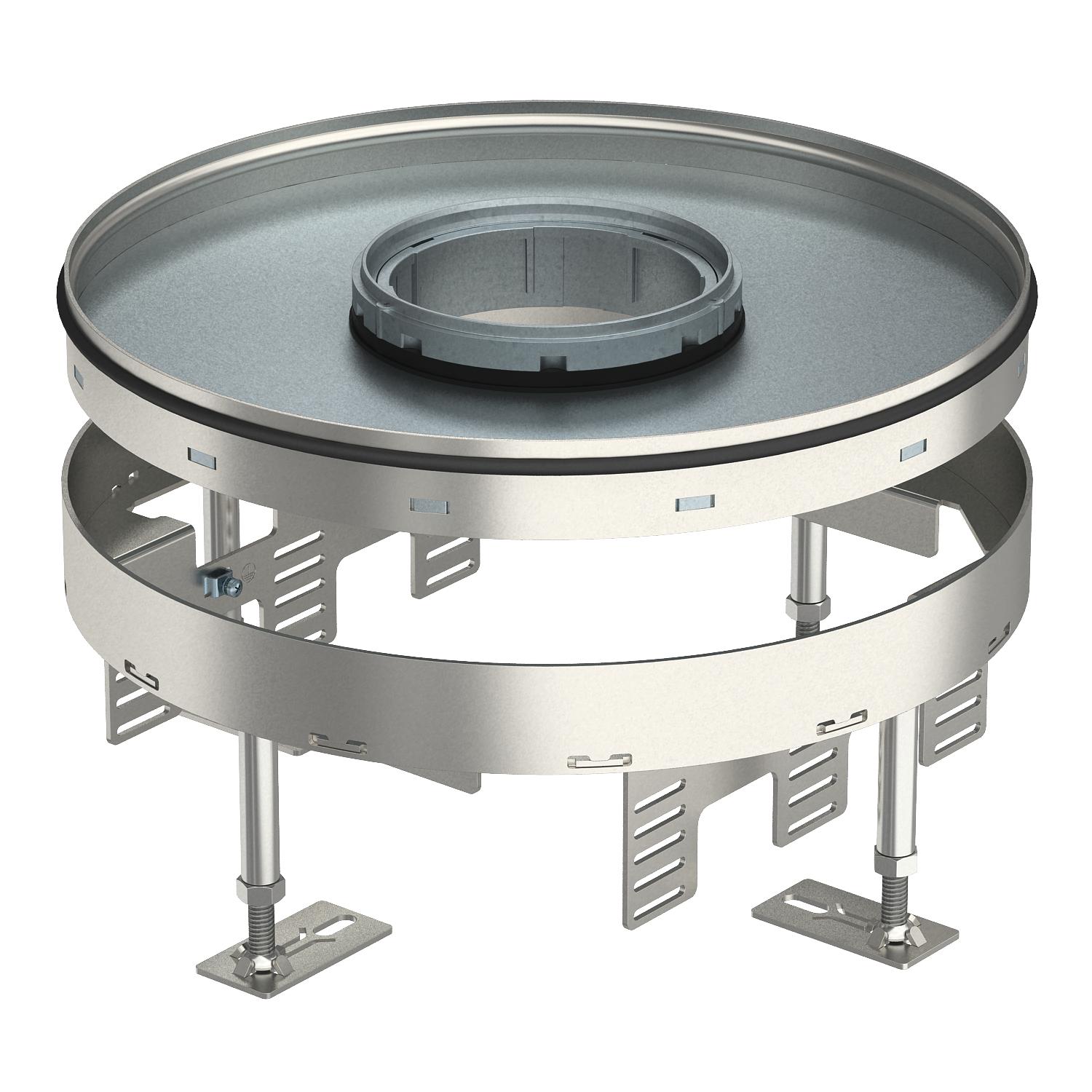

Nivelirna kaseta za tubus, RKFR, nerjaveče jeklo
Št. art. 7409430 | EAN 4012195869528
- Opis izdelka
-
Opis izdelkaNivelirna kaseta velikosti R9, za tubus, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, s tubusom, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.
Height-adjustable round cassette, 3-compartment, for tube bodies of nominal size 9 for the intallation of accessories. Cassette for the use in trunking systems and in raised and cavity floors in dry- or wet-cleaned floors in indoor areas.
Suitable only for smooth floor coverings.
Three cover plates APMT5 can be installed.
-
- Tehnični podatki
-
Tehnični podatki

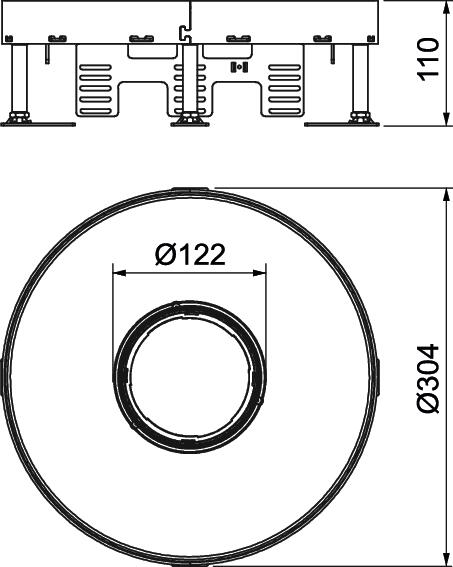

Debelina talne obloge 20 mm Dimenzija Ø305mm Dolžina 304 mm Dovoljenja VDE Globina za vgradnjo 110 mm IK-koda stopnje zaščite IK10 Izvedba okroglo Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev ne Ločljivo ne Maks. območje niveliranja 155 mm Maks. višina tal 155 mm Material Nerjaveče jeklo 1.4301 Min. območje niveliranja 110 mm Min. višina tal 110 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov R9 Nega tal mokro Nosilec naprav za sprejem priključnih doz da Premer vgradnje 305 Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 304 mm Število izvodnic napeljav 1 Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Vrsta zaščite (IP) v neuporabljenem stanju IP44 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete
TUK2 GV 7428140 1 Kos
Tubus z ravnim pokrovom, za kasetne okvirje in nivelirne kasete
TUK2 V 7428141 1 Kos
Tubus s spuščenim pokrovom za talno oblogo in ročico, za kasetne okvirje in nivelirne kasete
TUK2 G4 7428142 1 Kos
Height adjustment unit RKNEV2
RK NEV2 110 7405815 1 Embalažna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKFR2 9 V20 / 7409430 , 0.19MB , pdfVarnostni list RKFR2 9 V20 / 7409430 , 0.05MB , pdfREACH Izjava o skladnosti RKFR2 9 V20 / 7409430 , 0.28MB , pdfRoHS Izjava o skladnosti RKFR2 9 V20 / 7409430 , 0.28MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za uporabo Navodila za uporabo PF-G , 2.00MB , pdfZa ta proizvod informativna besedila niso na voljo
