Nivelirna kaseta za tubus, RKFNUZD3, nerjaveče jeklo
Št. art. 7409378 | EAN 4012195869146
- Opis izdelka
-

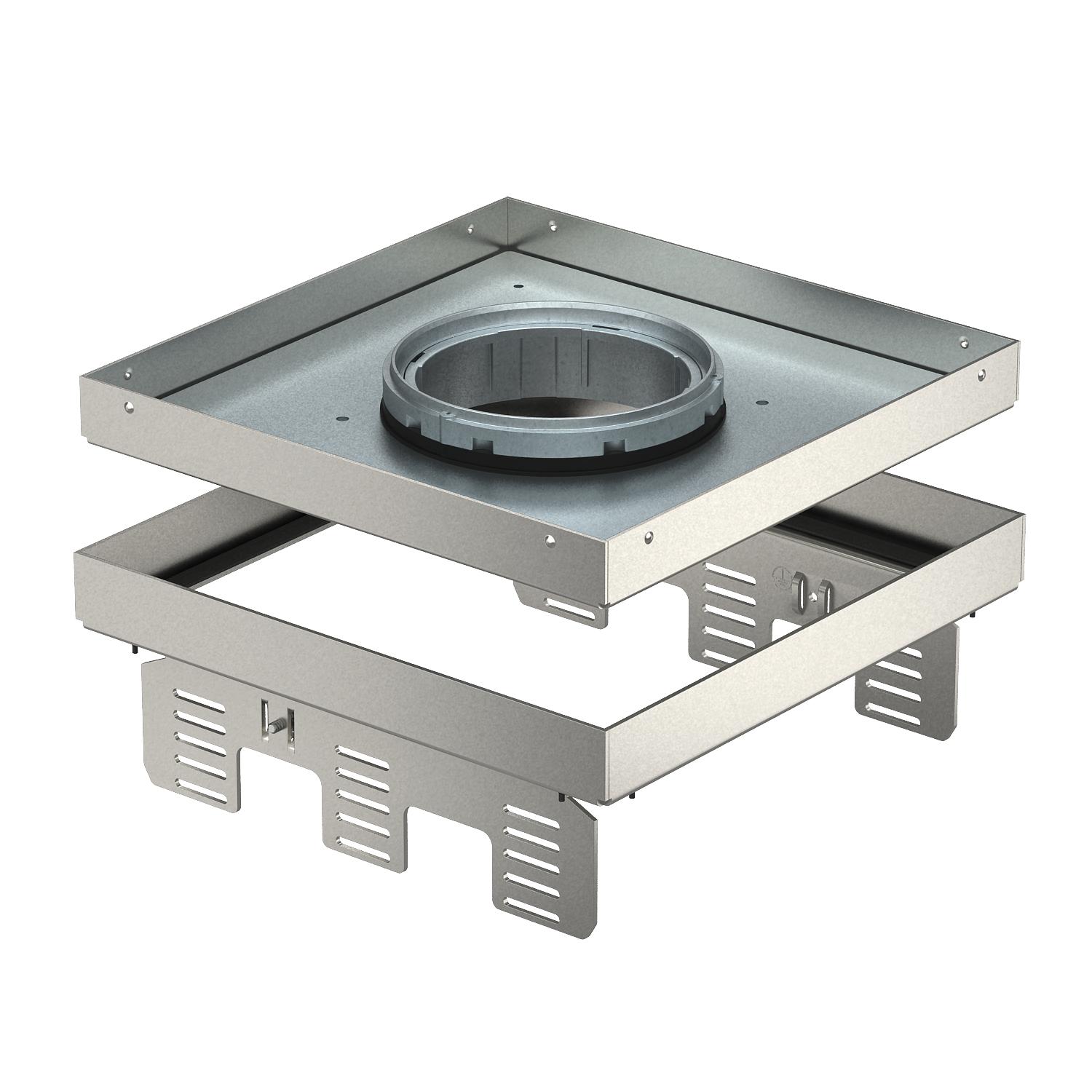

Opis izdelkaNivelirna ločilna kaseta za tubus velikosti 9, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji s sprejemno pločevino DUG../9 ali v UGD250-3/9 ali UGD350-3/9. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze.
Nivelirna kaseta, s tubusom, trikomorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih instalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.
Height-adjustable cassette, decoupled from the floor, of nominal size 9, for tube bodies, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting is done with height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.
Height-adjustable cassette for tube body, 3-compartment Three cover plates APMT5 can be installed. The tube body is not included in the scope of delivery.
-
- Tehnični podatki
-
Tehnični podatki

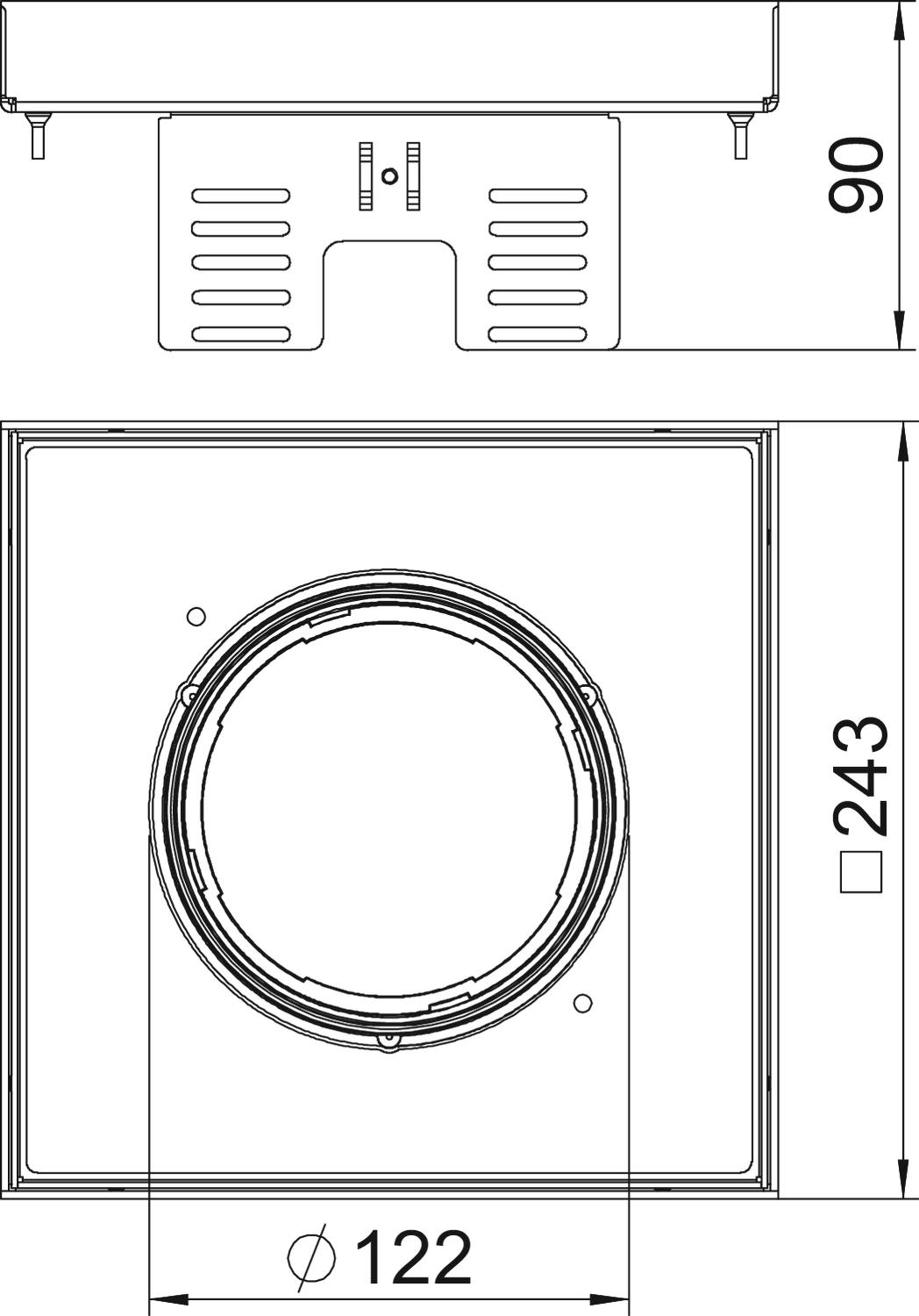

Debelina talne obloge 20 mm Dimenzija 243x243mm Dovoljenja VDE Globina za vgradnjo 105 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev ne Ločljivo da Material Nerjaveče jeklo 1.4301 Min. višina tal 105 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 3.000 N Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal mokro Nosilec naprav za sprejem priključnih doz ne Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Število izvodnic napeljav 1 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Vgradna dolžina 244 mm Vgradna širina 244 mm Vrsta zaščite (IP) v neuporabljenem stanju IP44 Vrsta zaščite (IP) v uporabljenem stanju IP20 Dimenzije
Dolžina 243 mm Mera H 90 mm Širina 243 mm Višina 90 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 20,5204 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 20,5204 kg CO2e / 1 Kos - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Nosilec za niveliranje, za vgradnjo ločilne kasete v UGD350-3
NW 350-3 QK 7410544 1 Kos
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete
TUK2 GV 7428140 1 Kos
Montažni pokrov za nivelirno kaseto velikosti 9 v dvignjenih tleh
DUG RK UAN 9 7428547 1 Kos
Montažni pokrov 350, nazivna velikost 9
DUG 350-3 9 7400513 1 Kos
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos - Prenosi
-
Podatkovni list RKFN2UZD3 9VS20 / 7409378 , 0.25MB , pdfVarnostni list RKFN2UZD3 9VS20 / 7409378 , 0.05MB , pdfEU-Izjava o skladnosti RKFN2UZD3 9VS20 / 7409378 , 0.17MB , pdfZK Izjava o skladnosti RKFN2UZD3 9VS20 / 7409378 , 0.14MB , pdfREACH Izjava o skladnosti RKFN2UZD3 9VS20 / 7409378 , 0.12MB , pdfRoHS Izjava o skladnosti RKFN2UZD3 9VS20 / 7409378 , 0.09MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za montažo Navodila za montažo kaset RK(F)N2UZD3 , 0.10MB , pdfNavodila za uporabo Navodila za uporabo PF-G , 2.00MB , pdfZa ta proizvod informativna besedila niso na voljo
