Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo 110 | 155 | 25 | 110 | Potopni tubus | 9

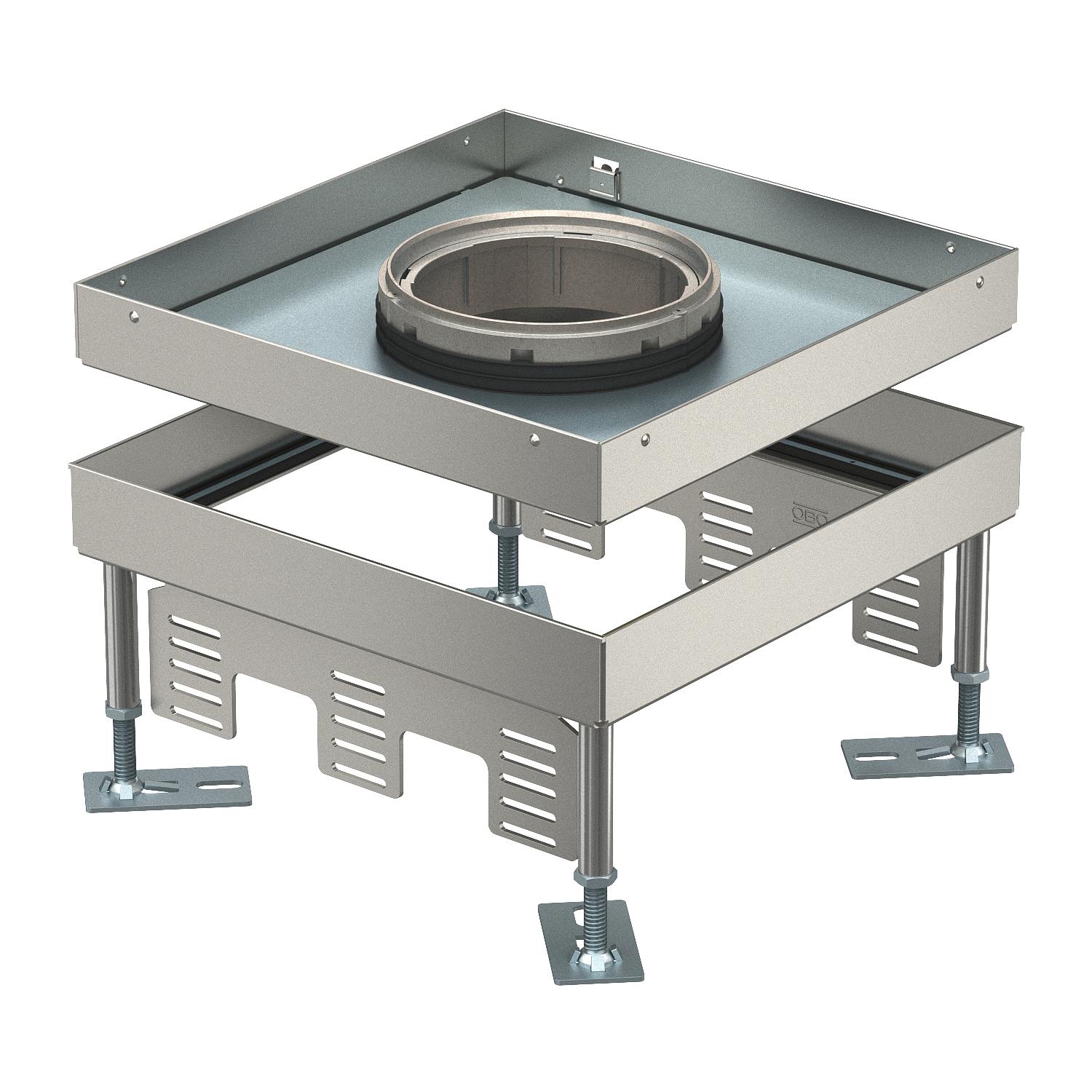

Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo

Št. art. 7408982 | EAN 4012197278182

Št. art. / Tip

Min. višina tal

Maks. višina tal

Debelina talne obloge

Mera H

Izvedba kabelskega odvoda	Potopni tubus

Nazivna velikost za enote za vgradnjo aparatov	9

Opis izdelka

Opis izdelka

Nivelirna kaseta velikosti 9, za tubus, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, s tubusom, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	25 mm
Dimenzija	243x243x105
Dovoljenja	VDE
Globina za vgradnjo	110 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Potopni tubus
Izvedba za visoko obremenitev	ne
Ločljivo	ne
Maks. območje niveliranja	155 mm
Maks. višina tal	155 mm
Material	Nerjaveče jeklo
Min. območje niveliranja	110 mm
Min. višina tal	110 mm
Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 5.000 N

Nazivna velikost za enote za vgradnjo aparatov	9
Nega tal	mokro
Nosilec naprav za sprejem priključnih doz	ne
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Standard	EN 50085-2-2
Število izvodnic napeljav	1
Število univerzalnih nosilcev	3 x UT4
Število vgradnih naprav	12
Talni izrez/montažna odprtina	244x244
Tip vgradnega sistema	UT4
Vgradna dolžina	244 mm
Vgradna širina	244 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP55
Vrsta zaščite (IP) v uporabljenem stanju	IP20

Dimenzije

Dolžina	243 mm
Mera H	110 mm

Širina	243 mm
Višina	110 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	23,4093 kg CO₂e
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	23,4093 kg CO2e / 1 Kos

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Mera H	Izvedba kabelskega odvoda	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKFN3 9 VS 20	105 mm	150 mm	20 mm	105 mm	Potopni tubus	9	7408980	Kos	1 Kos
RKFN3 9 VS 25	110 mm	155 mm	25 mm	110 mm	Potopni tubus	9	7408982	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Height adjustment unit RKNEV2	RK NEV2 110	7405815	Embalažna enota	1 Embalažna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete	TUK2 GV	7428140	Kos	1 Kos
Okroglo tesnilo za okrogle nivelirne kasete R4, R7 in R9	SRS 4	7405798	Kos	4 Kos
Montažni pokrov 350, nazivna velikost 9	DUG 350-3 9	7400513	Kos	1 Kos
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm	UT4 45 4	7408727	Kos	1 Kos
