Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFNSL, velikost 4, nerjaveče jeklo 105 | 150 | 15 | 105 | 4 | IP55

Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFNSL, velikost 4, nerjaveče jeklo

Št. art. 7408926 | EAN 4012197278250

Št. art. / Tip

Min. višina tal

Maks. višina tal

Debelina talne obloge

Mera H

Nazivna velikost za enote za vgradnjo aparatov	4

Vrsta zaščite (IP) v neuporabljenem stanju	IP55

Opis izdelka

Opis izdelka

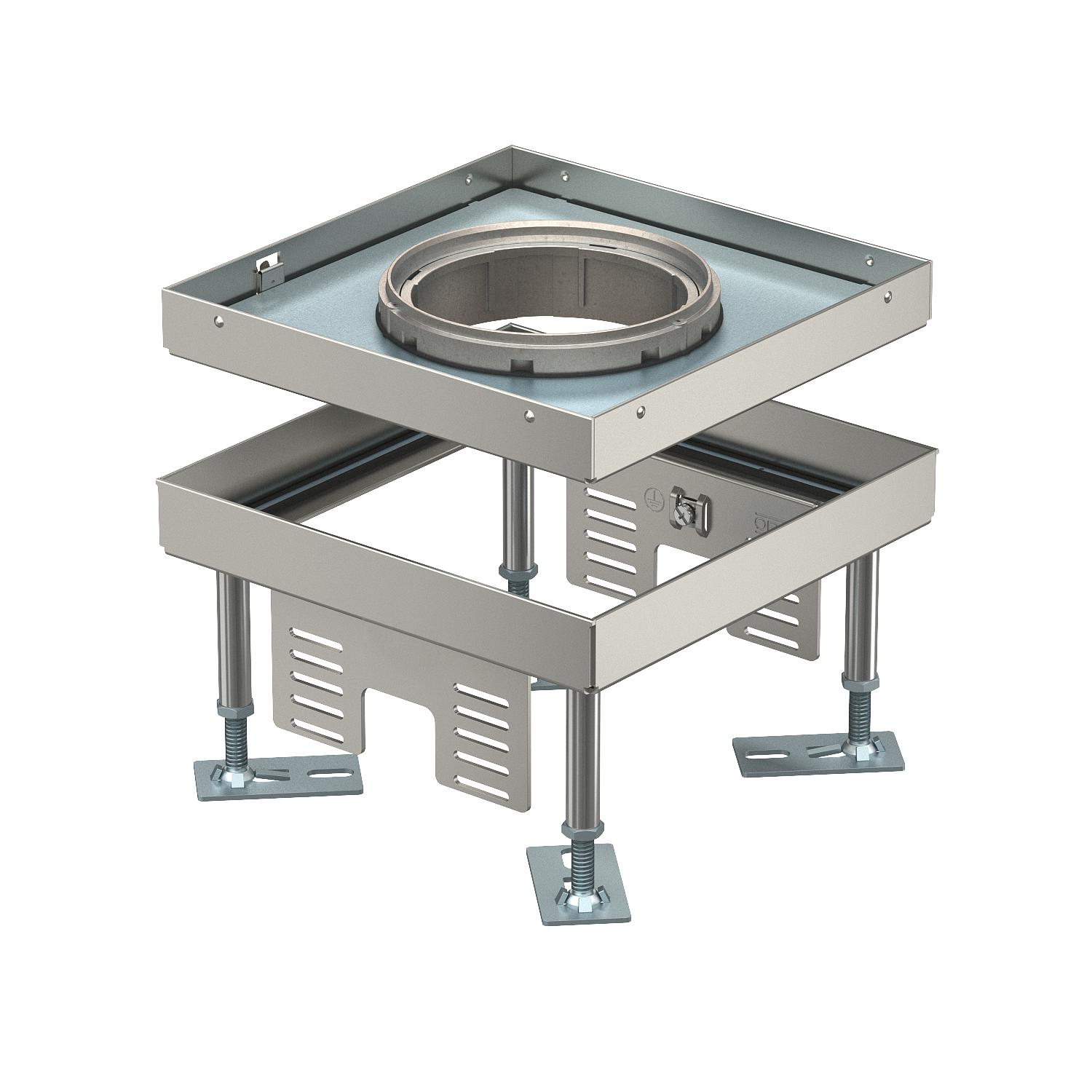

Kvadratna kaseta za težke obremenitve za tubus, velikost 4, za vgradnjo inštalacijskih aparatov v sistemih talnih kanalov, dvojnih in votlih tleh, v suho ali mokro vzdrževanih tleh v notranjih prostorih. Razred obremenljivosti od 1 do 10 kN.

Nivelirna kaseta za težke obremenitve s tubusom z razredom obremenljivosti od 1 do 10 kN, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	15 mm
Dimenzija	199x199x100
Dovoljenja	VDE
Globina za vgradnjo	105 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Potopni tubus
Izvedba za visoko obremenitev	da
Ločljivo	ne
Maks. območje niveliranja	150 mm
Maks. višina tal	150 mm
Material	Nerjaveče jeklo
Min. območje niveliranja	105 mm
Min. višina tal	105 mm
Nazivna velikost za enote za vgradnjo aparatov	4

Nega tal	mokro
Nosilec naprav za sprejem priključnih doz	ne
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Razred visoke obremenitve	10 kN (OBO SL1)
Standard	EN 50085-2-2
Število izvodnic napeljav	1
Število univerzalnih nosilcev	2 x UT3
Število vgradnih naprav	6
Talni izrez/montažna odprtina	201x201
Tip vgradnega sistema	UT3
Vgradna dolžina	201 mm
Vgradna širina	201 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP55
Vrsta zaščite (IP) v uporabljenem stanju	IP20

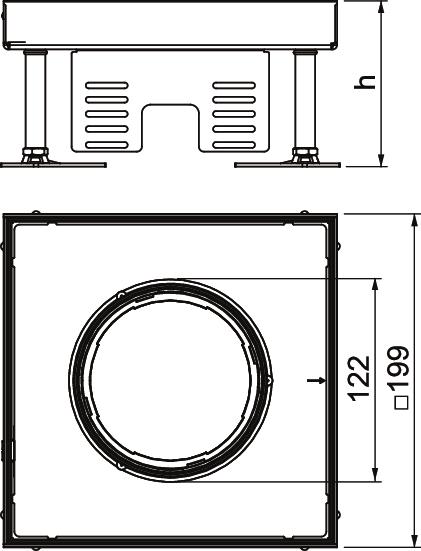

Dimenzije

Dolžina	199 mm
Mera H	105 mm

Širina	199 mm
Višina	105 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	18,016 kg CO₂e
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	18,016 kg CO2e / 1 Kos

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Mera H	Nazivna velikost za enote za vgradnjo aparatov	Vrsta zaščite (IP) v neuporabljenem stanju	Št. art.	Količina	Min. prodajna enota
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP55	7408926	Kos	1 Kos
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP55	7408928	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Height adjustment unit RKNEV2	RK NEV2 110	7405815	Embalažna enota	1 Embalažna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete	TUK2 GV	7428140	Kos	1 Kos
Okroglo tesnilo za okrogle nivelirne kasete R4, R7 in R9	SRS 4	7405798	Kos	4 Kos
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm	UT3 45 3	7408723	Kos	1 Kos
