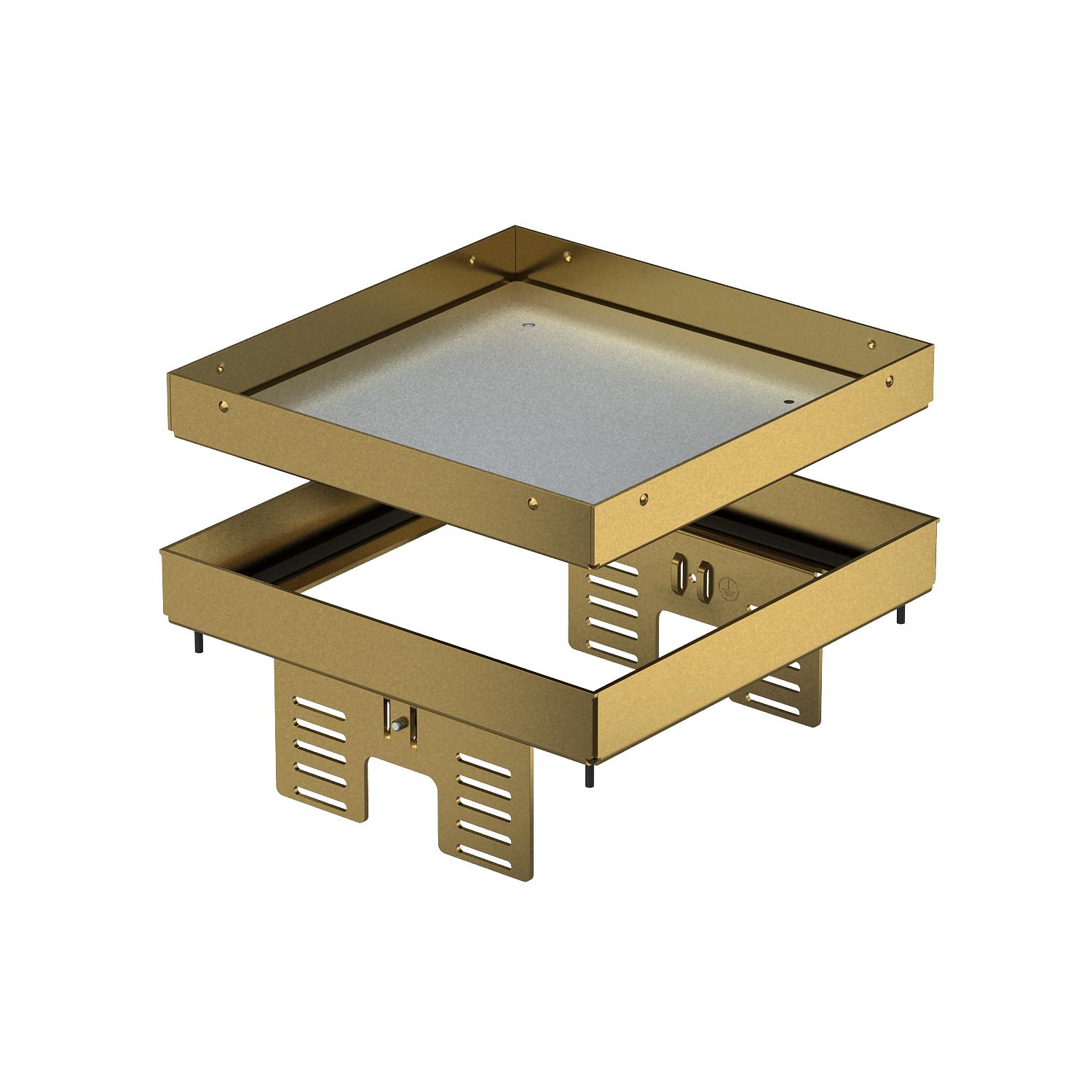

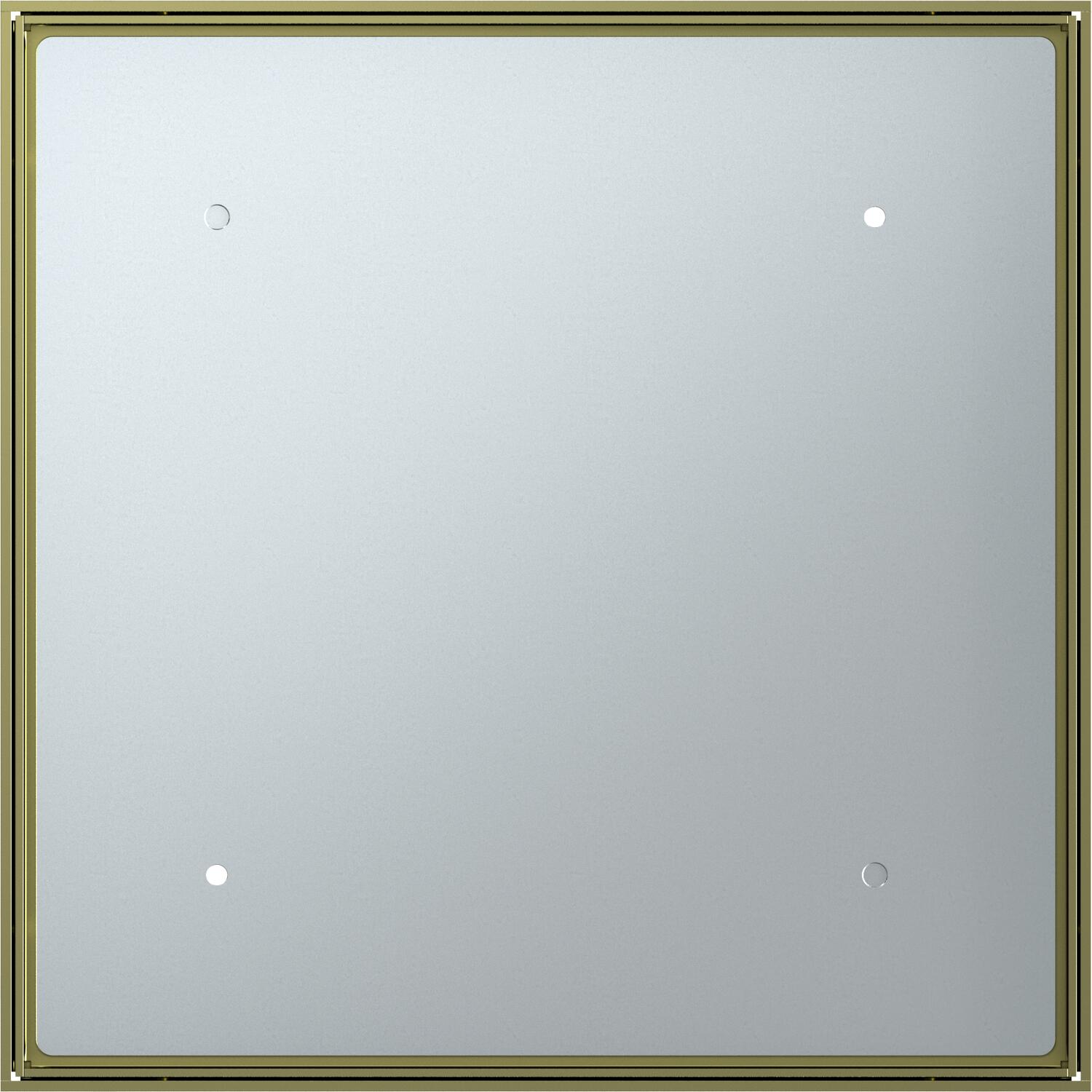

Nivelirna kaseta za revizijsko odprtino, RKNUZD3, medenina 105 | 90 | 20 | 4

Nivelirna kaseta za revizijsko odprtino, RKNUZD3, medenina

Št. art. 7409052 | EAN 4012195867838

Št. art. / Tip

Min. višina tal

Mera H

Debelina talne obloge

Nazivna velikost za enote za vgradnjo aparatov	4

Opis izdelka

Opis izdelka

Nivelirna "slepa" ločilna kaseta za revizijsko odprtino velikosti 4, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG../4 ali v UGD250-3/4 ali UGD350-3/4. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze. Primerna samo za gladke talne obloge.
Nivelirna kaseta kot slepa kaseta, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	20 mm
Dimenzija	200x200mm
Dovoljenja	VDE
Globina za vgradnjo	105 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Brez izpusta za kabel
Izvedba za visoko obremenitev	ne
Ločljivo	da
Material	medeninasta
Min. višina tal	105 mm

Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 3.000 N
Nazivna velikost za enote za vgradnjo aparatov	4
Nega tal	mokro
Nosilec naprav za sprejem priključnih doz	ne
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Tip vgradnega sistema	UT3
Vrsta zaščite (IP) v neuporabljenem stanju	IP44
Vrsta zaščite (IP) v uporabljenem stanju	IP00

Dimenzije

Mera H	90 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,9246 kg CO₂e
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-21T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	8,9246 kg CO2e / 1 Kos

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Mera H	Debelina talne obloge	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKN2 UZD3 4MS20	105 mm	90 mm	20 mm	4	7409052	Kos	1 Kos
RKN2 UZD3 4MS25	110 mm	95 mm	25 mm	4	7409054	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Nosilec za niveliranje, za vgradnjo ločilne kasete v UGD350-3	NW 350-3 QK	7410544	Kos	1 Kos
Montažni pokrov za nivelirno kaseto velikosti 4 v dvignjenih tleh	DUG RK UAN 4	7428544	Kos	1 Kos
Montažni pokrov 350, nazivna velikost 4	DUG 350-3 4	7400505	Kos	1 Kos
