Nivelirna kaseta za revizijsko odprtino, RKN, medenina 110 | 155 | 25 | 110 | Brez izpusta za kabel | 9

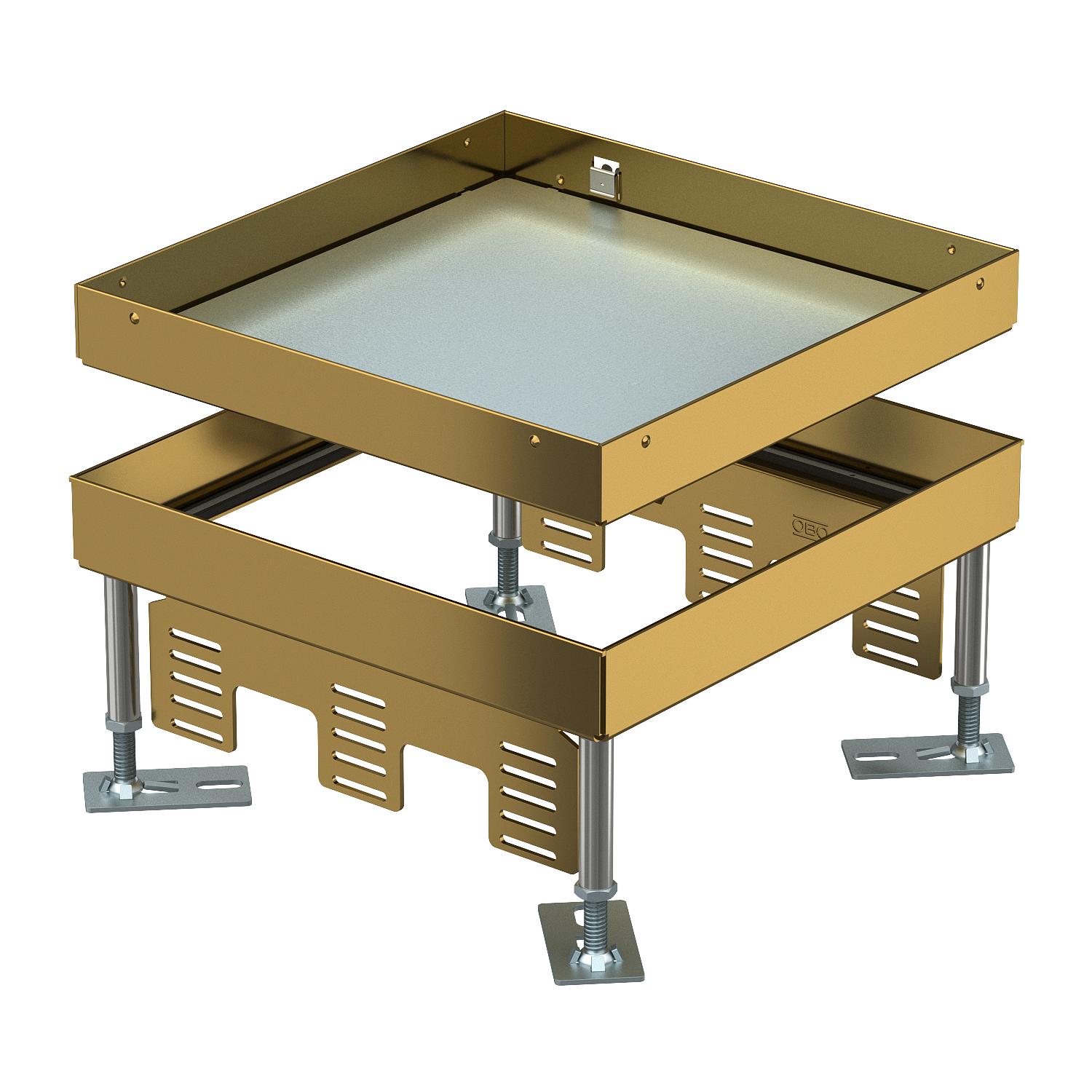

Nivelirna kaseta za revizijsko odprtino, RKN, medenina

Št. art. 7408976 | EAN 4012197278229

Št. art. / Tip

Min. višina tal

Maks. višina tal

Debelina talne obloge

Mera H

Izvedba kabelskega odvoda	Brez izpusta za kabel

Nazivna velikost za enote za vgradnjo aparatov	9

Opis izdelka

Opis izdelka

Nivelirna kaseta "slepa" za revizijsko odprtino velikosti 9 v tleh s suhim ali mokrim vzdrževanjem v notranjih prostorih. Primerna samo za gladke talne obloge.
Nivelirna kaseta kot slepa kaseta, 2-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	25 mm

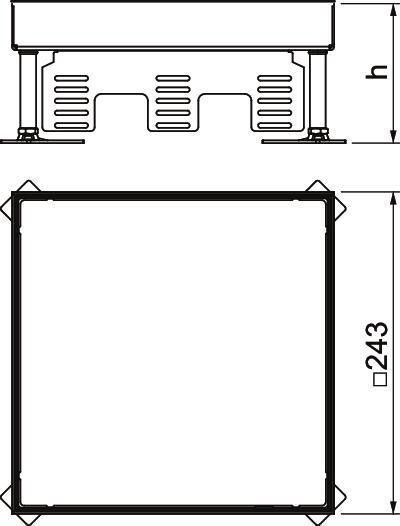

Dimenzija	243x243x105
Dolžina	243 mm
Dovoljenja	VDE
Globina za vgradnjo	110 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Brez izpusta za kabel
Izvedba za visoko obremenitev	ne
Ločljivo	ne
Maks. območje niveliranja	155 mm
Maks. višina tal	155 mm
Material	medeninasta
Mera H	110 mm
Min. območje niveliranja	110 mm
Min. višina tal	110 mm
Navpična obremenitev, majhna površina	do 3.000 N

Navpična obremenitev, velika površina	do 5.000 N
Nazivna velikost za enote za vgradnjo aparatov	9
Nega tal	mokro
Nosilec naprav za sprejem priključnih doz	ne
Odtis CO2 (GWP) od zibelke do vrat	14,3726 kg CO2e / 1 Kos
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Širina	243 mm
Standard	EN 50085-2-2
Število univerzalnih nosilcev	3 x UT4
Talni izrez/montažna odprtina	244x244
Tip vgradnega sistema	UT4
Vgradna dolžina	244 mm
Vgradna širina	244 mm
Višina	110 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP55
Vrsta zaščite (IP) v uporabljenem stanju	IP00

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Mera H	Izvedba kabelskega odvoda	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKN3 9 MS 20	105 mm	150 mm	20 mm	105 mm	Brez izpusta za kabel	9	7408972	Kos	1 Kos
RKN3 9 MS 25	110 mm	155 mm	25 mm	110 mm	Brez izpusta za kabel	9	7408976	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Height adjustment unit RKNEV2	RK NEV2 110	7405815	Embalažna enota	1 Embalažna enota
Okroglo tesnilo za okrogle nivelirne kasete R4, R7 in R9	SRS 4	7405798	Kos	4 Kos
Montažni pokrov 350, nazivna velikost 9	DUG 350-3 9	7400513	Kos	1 Kos
