Nivelirna kaseta, z izvodom za kable, RKSR, nerjaveče jeklo 110 | 155 | 25 | | R9

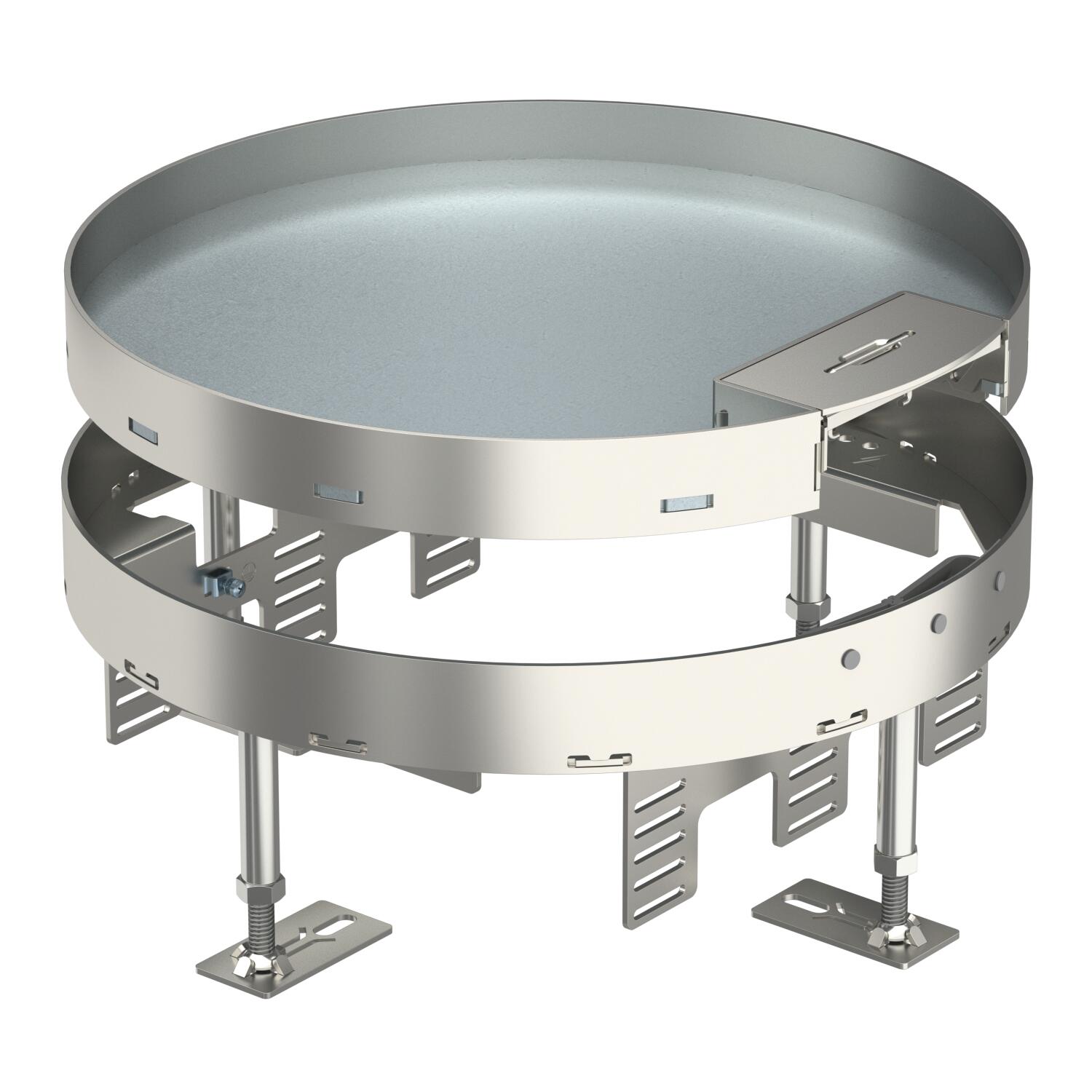

Nivelirna kaseta, z izvodom za kable, RKSR, nerjaveče jeklo

Št. art. 7409280 | EAN 4012195867609

Št. art. / Tip

Min. višina tal	110 mm

Maks. višina tal	155 mm

Debelina talne obloge

Nazivna velikost za enote za vgradnjo aparatov	R9

Opis izdelka

Opis izdelka

Nivelirna kaseta velikosti R9, priključna, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, z izvodom za kable, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	25 mm
Dimenzija	Ø305mm
Dovoljenja	VDE
Globina za vgradnjo	110 mm
IK-koda stopnje zaščite	IK10
Izvedba	okroglo
Izvedba kabelskega odvoda	Vrtljivi izpust za kabel
Izvedba za visoko obremenitev	ne
Ločljivo	ne
Maks. območje niveliranja	155 mm
Maks. višina tal	155 mm
Material	Nerjaveče jeklo 1.4301
Min. območje niveliranja	110 mm
Min. višina tal	110 mm

Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 5.000 N
Nazivna velikost za enote za vgradnjo aparatov	R9
Nega tal	suho
Nosilec naprav za sprejem priključnih doz	da
Premer vgradnje	305
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Število izvodnic napeljav	1
Število nosilcev aparata	3
Število vgradnih naprav	12
Tip vgradnega sistema	UT4
Vrsta zaščite (IP) v neuporabljenem stanju	IP40
Vrsta zaščite (IP) v uporabljenem stanju	IP20

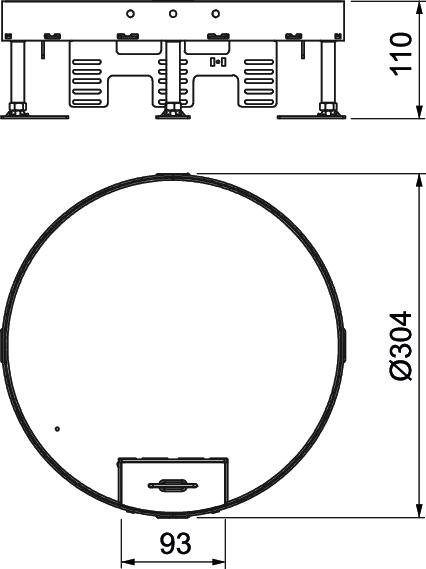

Dimenzije

Dolžina	304 mm

Širina	304 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	18,4179 kg CO₂e
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	18,4179 kg CO2e / 1 Kos

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKSRN2 R9 VS20	110 mm	155 mm	20 mm	R9	7409278	Kos	1 Kos
RKSRN2 R9 VS25	110 mm	155 mm	25 mm	R9	7409280	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Height adjustment unit RKNEV2	RK NEV2 110	7405815	Embalažna enota	1 Embalažna enota
Okroglo tesnilo za okrogle nivelirne kasete R4, R7 in R9	SRS 4	7405798	Kos	4 Kos
Montažni pokrov 350, nazivna velikost R9	DUG 350-3 R9	7400549	Kos	1 Kos
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm	UT4 45 4	7408727	Kos	1 Kos
