Nivelirna kaseta, z izvodom za kable, RKSR, medenina 110 | 155 | 20 | | R4

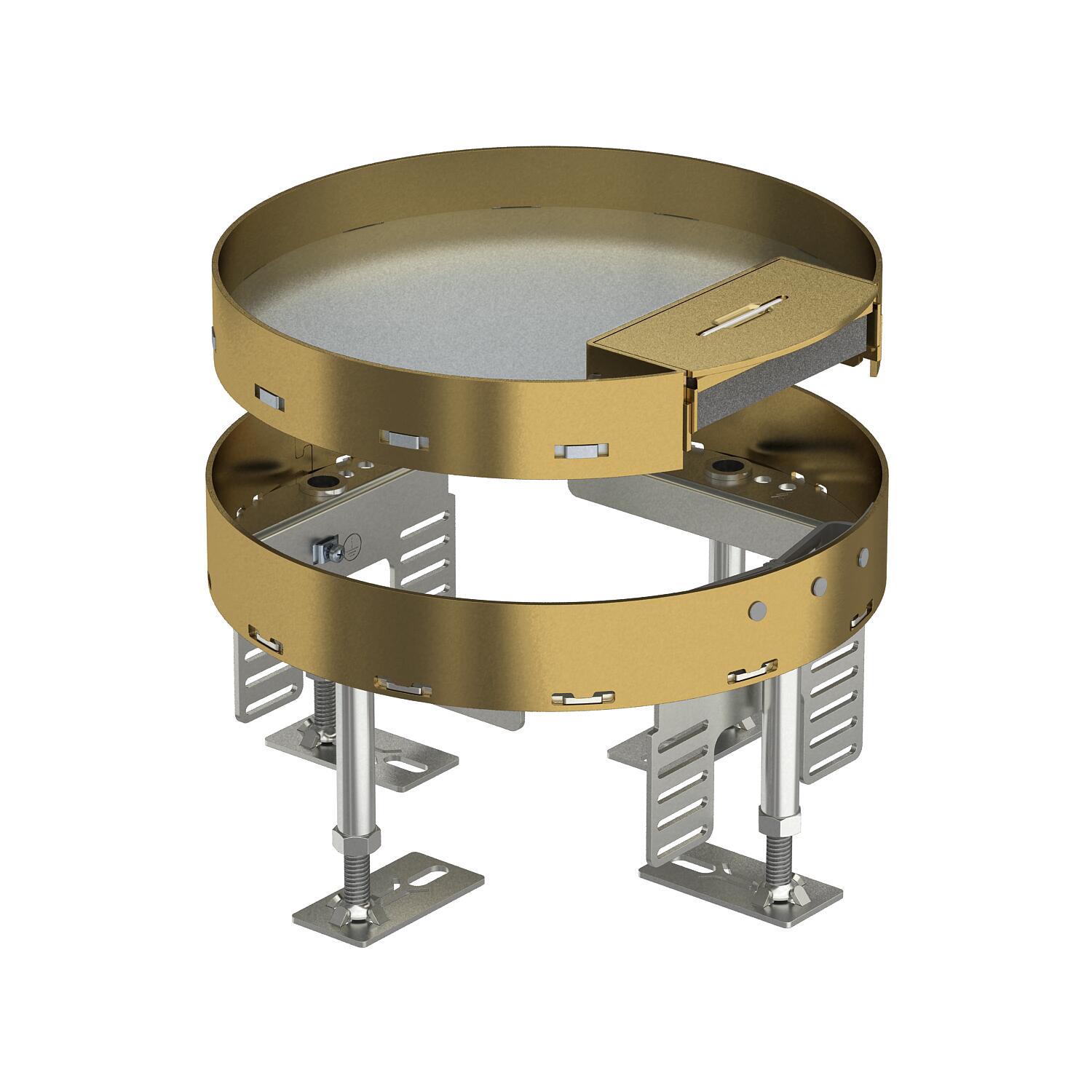

Nivelirna kaseta, z izvodom za kable, RKSR, medenina

Št. art. 7409252 | EAN 4012195867357

Št. art. / Tip	7409252 / RKS2 R4 M20

Min. višina tal	110 mm

Maks. višina tal	155 mm

Debelina talne obloge	20 mm

Nazivna velikost za enote za vgradnjo aparatov	R4

Opis izdelka

Opis izdelka

Nivelirna kaseta velikosti R4, priključna, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, z izvodom za kable, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	20 mm

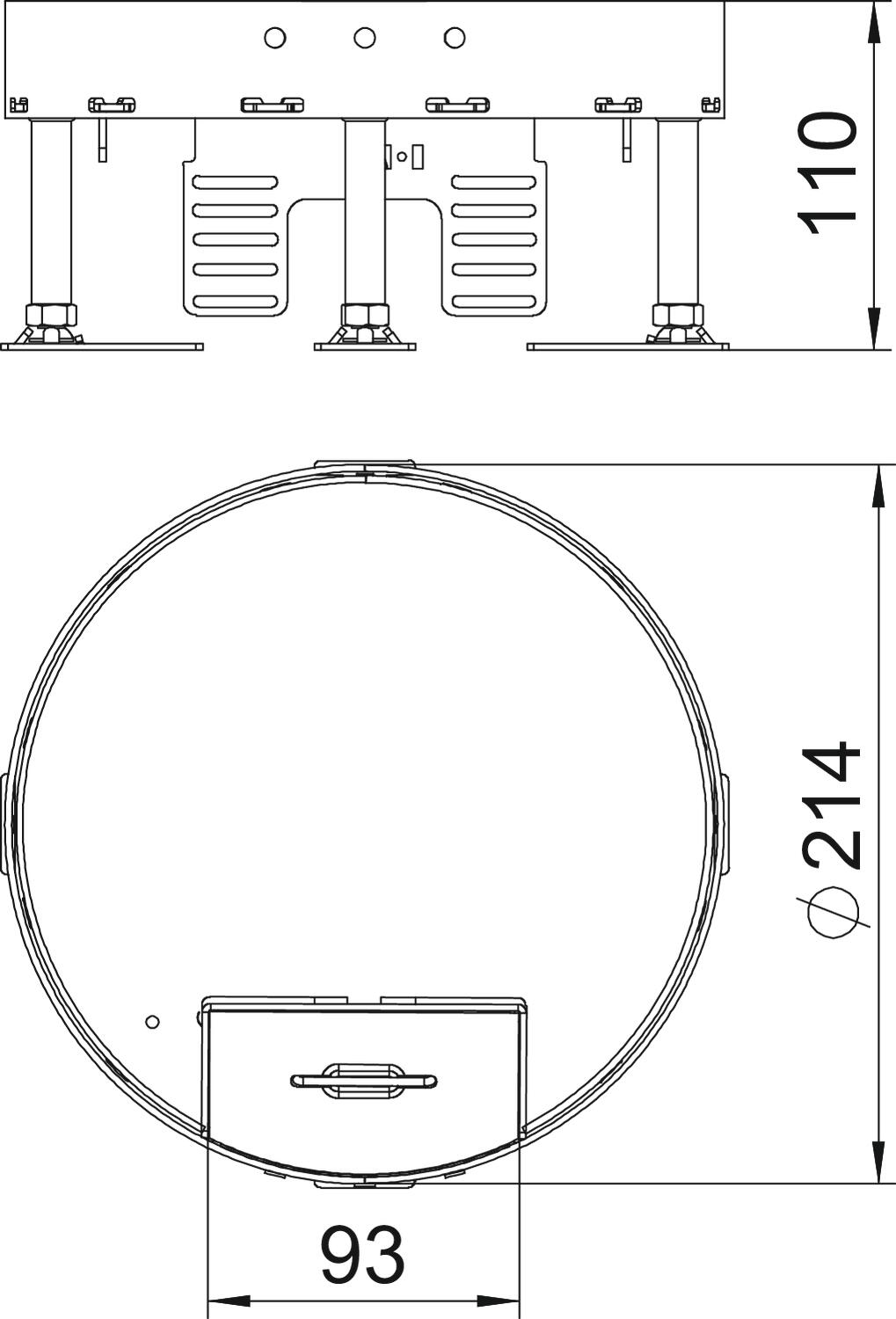

Dimenzija	Ø215mm
Dovoljenja	VDE
Globina za vgradnjo	110 mm
IK-koda stopnje zaščite	IK10
Izvedba	okroglo
Izvedba kabelskega odvoda	Vrtljivi izpust za kabel
Izvedba za visoko obremenitev	ne
Ločljivo	ne
Maks. območje niveliranja	155 mm
Maks. višina tal	155 mm
Material	medeninasta
Min. območje niveliranja	110 mm
Min. višina tal	110 mm
Navpična obremenitev, majhna površina	do 3.000 N

Navpična obremenitev, velika površina	do 5.000 N
Nazivna velikost za enote za vgradnjo aparatov	R4
Nega tal	suho
Nosilec naprav za sprejem priključnih doz	da
Odtis CO2 (GWP) od zibelke do vrat	9,832 kg CO2e / 1 Kos
Premer vgradnje	215
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Število izvodnic napeljav	1
Število nosilcev aparata	2
Število vgradnih naprav	6
Tip vgradnega sistema	UT3
Vrsta zaščite (IP) v neuporabljenem stanju	IP40
Vrsta zaščite (IP) v uporabljenem stanju	IP20

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKS2 R4 M20	110 mm	155 mm	20 mm	R4	7409252	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Height adjustment unit RKNEV2	RK NEV2 110	7405815	Embalažna enota	1 Embalažna enota
Okroglo tesnilo za okrogle nivelirne kasete R4, R7 in R9	SRS 4	7405798	Kos	4 Kos
Prazno telo Terazzo za nivelirne kasete velikosti R4	SK RK4R	7404382	Kos	1 Kos
Montažni pokrov 350, nazivna velikost R4	DUG 350-3 R4	7400517	Kos	1 Kos
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm	UT3 45 3	7408723	Kos	1 Kos
