Nivelirna kaseta z izvodom za kable, RKSNUZD3, nerjaveče jeklo 105 | 90 | 20 | 4

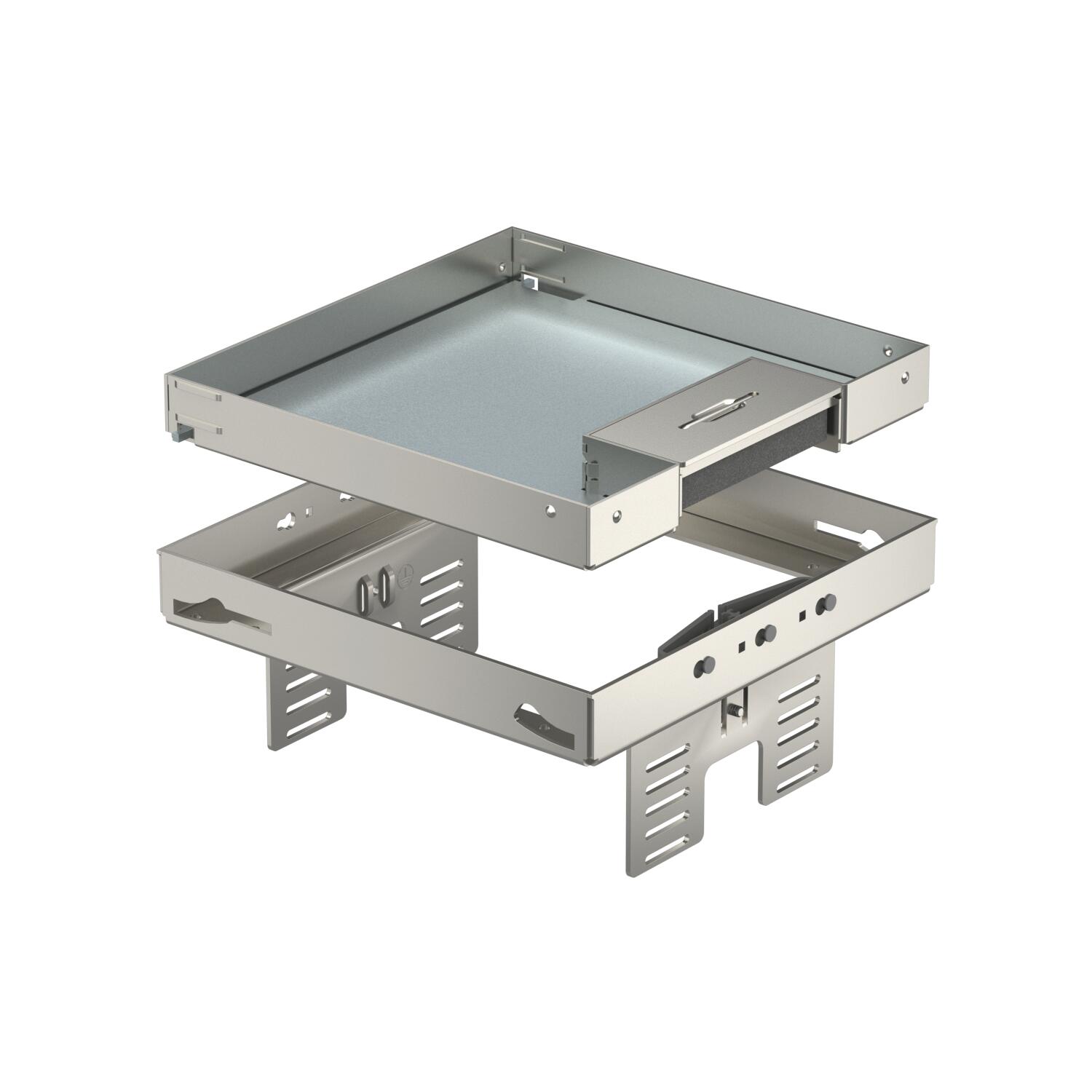

Nivelirna kaseta z izvodom za kable, RKSNUZD3, nerjaveče jeklo

Št. art. 7409228 | EAN 4012195867265

Št. art. / Tip

Min. višina tal

Mera H

Debelina talne obloge

Nazivna velikost za enote za vgradnjo aparatov	4

Opis izdelka

Opis izdelka

Ločilna in priključna nivelirna kaseta velikosti 4, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG../4 ali v UGD250-3/4 ali UGD350-3/4. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze.
Nivelirna kaseta, z izvodom za kable, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	20 mm
Dimenzija	200x200mm
Dovoljenja	VDE
Globina za vgradnjo	105 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Vrtljivi izpust za kabel
Izvedba za visoko obremenitev	ne
Ločljivo	da
Material	Nerjaveče jeklo 1.4301
Min. višina tal	105 mm
Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 3.000 N
Nazivna velikost za enote za vgradnjo aparatov	4

Nega tal	suho
Nosilec naprav za sprejem priključnih doz	da
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Standard	EN 50085-2-2
Število izvodnic napeljav	1
Število nosilcev aparata	2
Število vgradnih naprav	6
Tip vgradnega sistema	UT3
Vgradna dolžina	201 mm
Vgradna širina	201 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP40
Vrsta zaščite (IP) v uporabljenem stanju	IP20

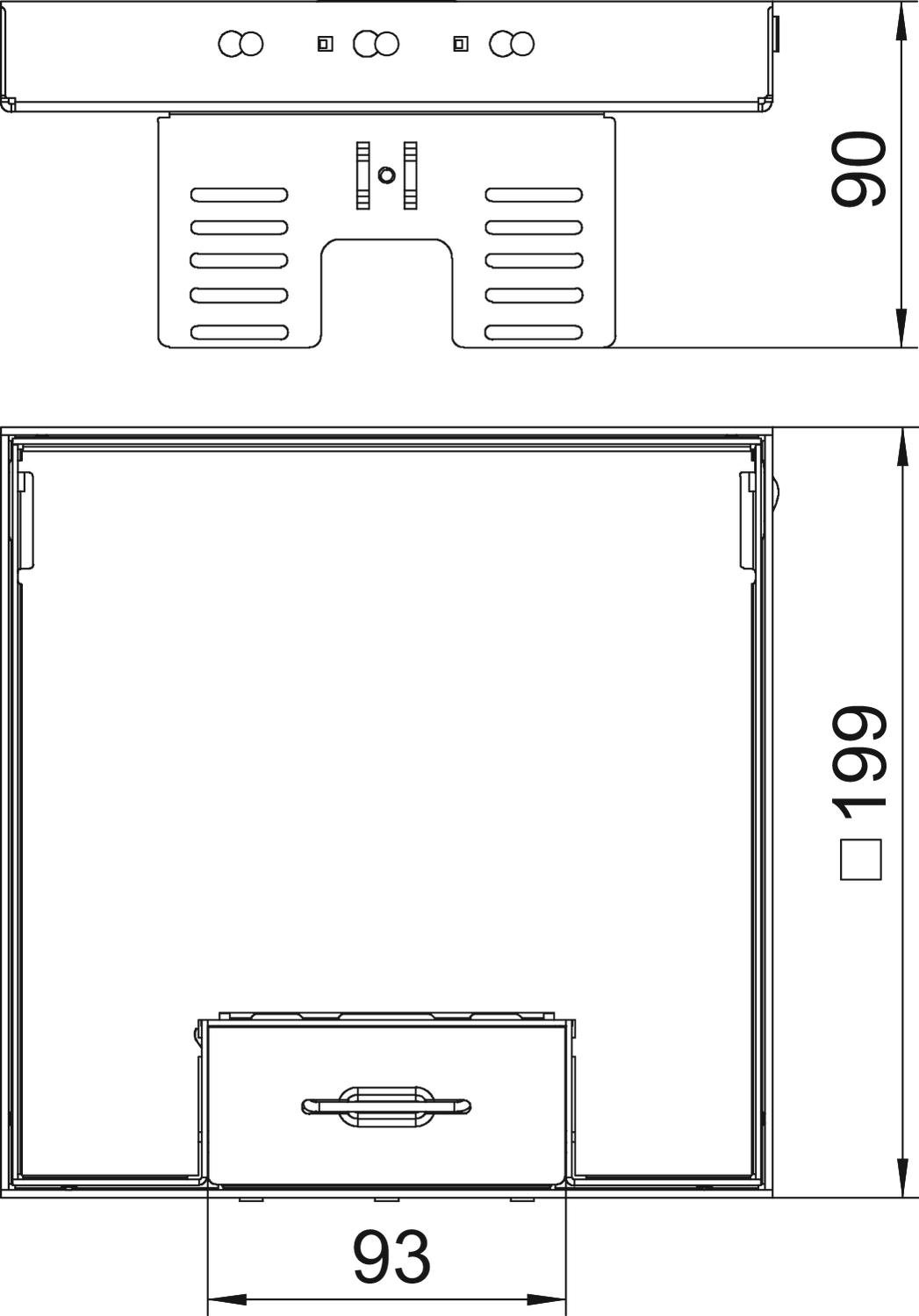

Dimenzije

Dolžina	199 mm
Mera H	90 mm

Širina	199 mm
Višina	90 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	14,4338 kg CO₂e
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	14,4338 kg CO2e / 1 Kos

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Mera H	Debelina talne obloge	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	Kos	1 Kos
RKSN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409230	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Nosilec za niveliranje, za vgradnjo ločilne kasete v UGD350-3	NW 350-3 QK	7410544	Kos	1 Kos

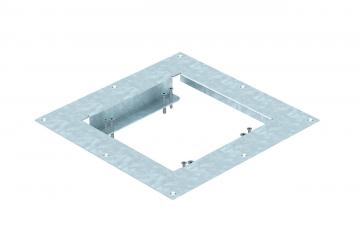

Montažni pokrov za nivelirno kaseto velikosti 4 v dvignjenih tleh	DUG RK UAN 4	7428544	Kos	1 Kos
Montažni pokrov 350, nazivna velikost 4	DUG 350-3 4	7400505	Kos	1 Kos
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm	UT3 45 3	7408723	Kos	1 Kos
