Nivelirna kaseta z izvodom za kable, RKSNUZD3, nerjaveče jeklo | 105 | 20 | 90 | 9

Nivelirna kaseta z izvodom za kable, RKSNUZD3, nerjaveče jeklo

Št. art. 7409238 | EAN 4012195867302

Št. art. / Tip

Min. višina tal

Debelina talne obloge

Mera H

Nazivna velikost za enote za vgradnjo aparatov	9

Opis izdelka

Opis izdelka

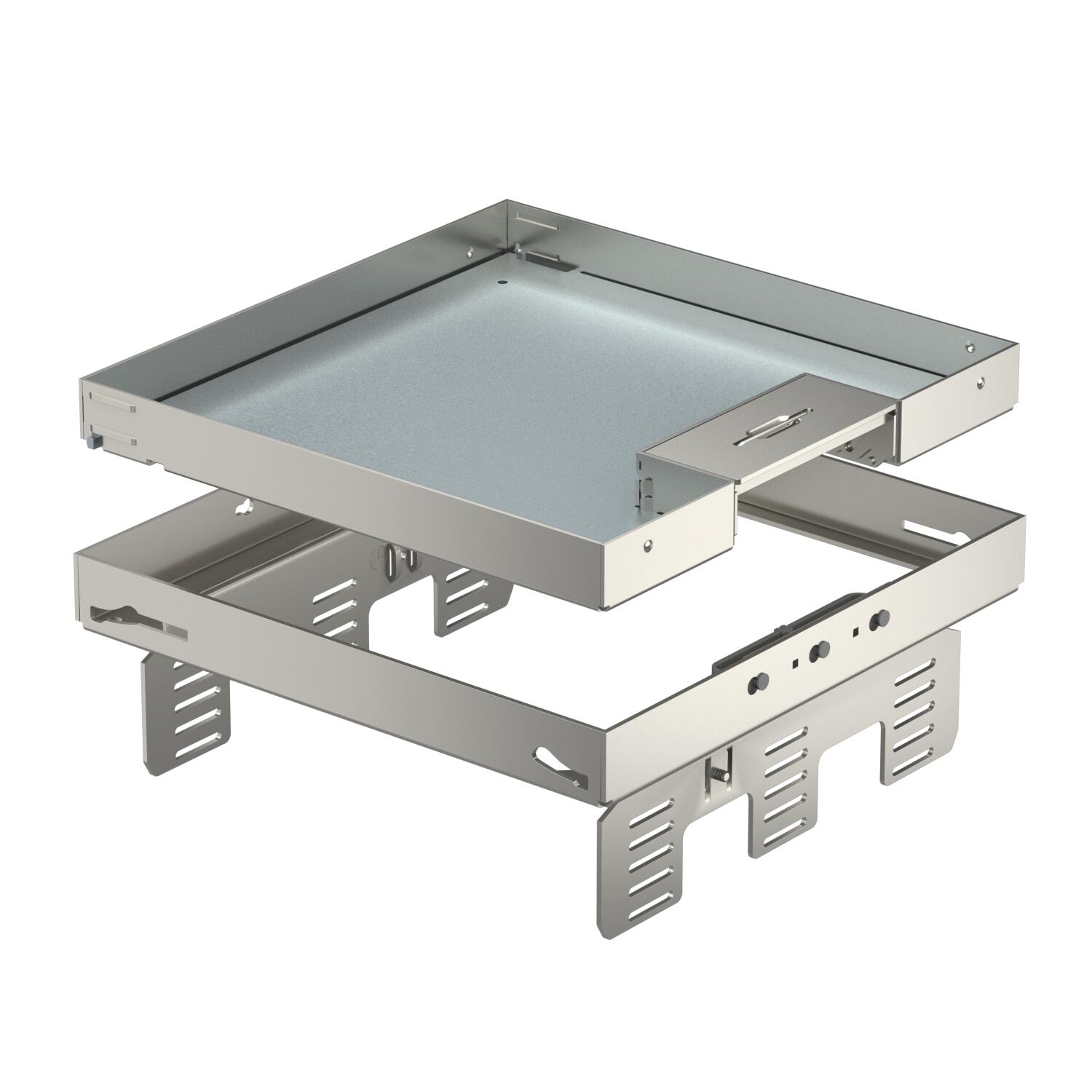

Ločilna in priključna nivelirna kaseta velikosti 9, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG../9 ali v UGD250-3/9 ali UGD350-3/9. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze.
Nivelirna kaseta, z izvodom za kable, trikomorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih instalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.
Height-adjustable cassette, decoupled from the floor, of nominal size 9, with cord outlet, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.

Height-adjustable cassette, 3-compartment Three cover plates APMT5 can be installed.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	20 mm
Dimenzija	243x243mm
Dovoljenja	VDE
Globina za vgradnjo	105 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Vrtljivi izpust za kabel
Izvedba za visoko obremenitev	ne
Ločljivo	da
Material	Nerjaveče jeklo 1.4301
Min. višina tal	105 mm
Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 3.000 N
Nazivna velikost za enote za vgradnjo aparatov	9

Nega tal	suho
Nosilec naprav za sprejem priključnih doz	da
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Standard	EN 50085-2-2
Število izvodnic napeljav	1
Število nosilcev aparata	3
Število vgradnih naprav	12
Tip vgradnega sistema	UT4
Vgradna dolžina	244 mm
Vgradna širina	244 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP40
Vrsta zaščite (IP) v uporabljenem stanju	IP20

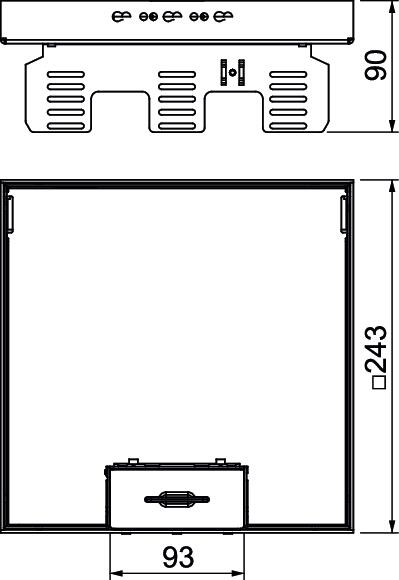

Dimenzije

Dolžina	243 mm
Mera H	90 mm

Širina	243 mm
Višina	90 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	20,2457 kg CO₂e
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	20,2457 kg CO2e / 1 Kos

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Debelina talne obloge	Mera H	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKSN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409238	Kos	1 Kos
RKSN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409240	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Nosilec za niveliranje, za vgradnjo ločilne kasete v UGD350-3	NW 350-3 QK	7410544	Kos	1 Kos
Montažni pokrov za nivelirno kaseto velikosti 9 v dvignjenih tleh	DUG RK UAN 9	7428547	Kos	1 Kos
Montažni pokrov 350, nazivna velikost 9	DUG 350-3 9	7400513	Kos	1 Kos
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm	UT4 45 4	7408727	Kos	1 Kos
