Nivelirna kaseta, z izvodom za kable, RKSN, nerjaveče jeklo 110 | 155 | 25 | 110 | Vrtljivi izpust za kabel | 9

Nivelirna kaseta, z izvodom za kable, RKSN, nerjaveče jeklo

Št. art. 7409220 | EAN 4012195867234

Št. art. / Tip

Min. višina tal

Maks. višina tal

Debelina talne obloge

Mera H

Izvedba kabelskega odvoda	Vrtljivi izpust za kabel

Nazivna velikost za enote za vgradnjo aparatov	9

Opis izdelka

Opis izdelka

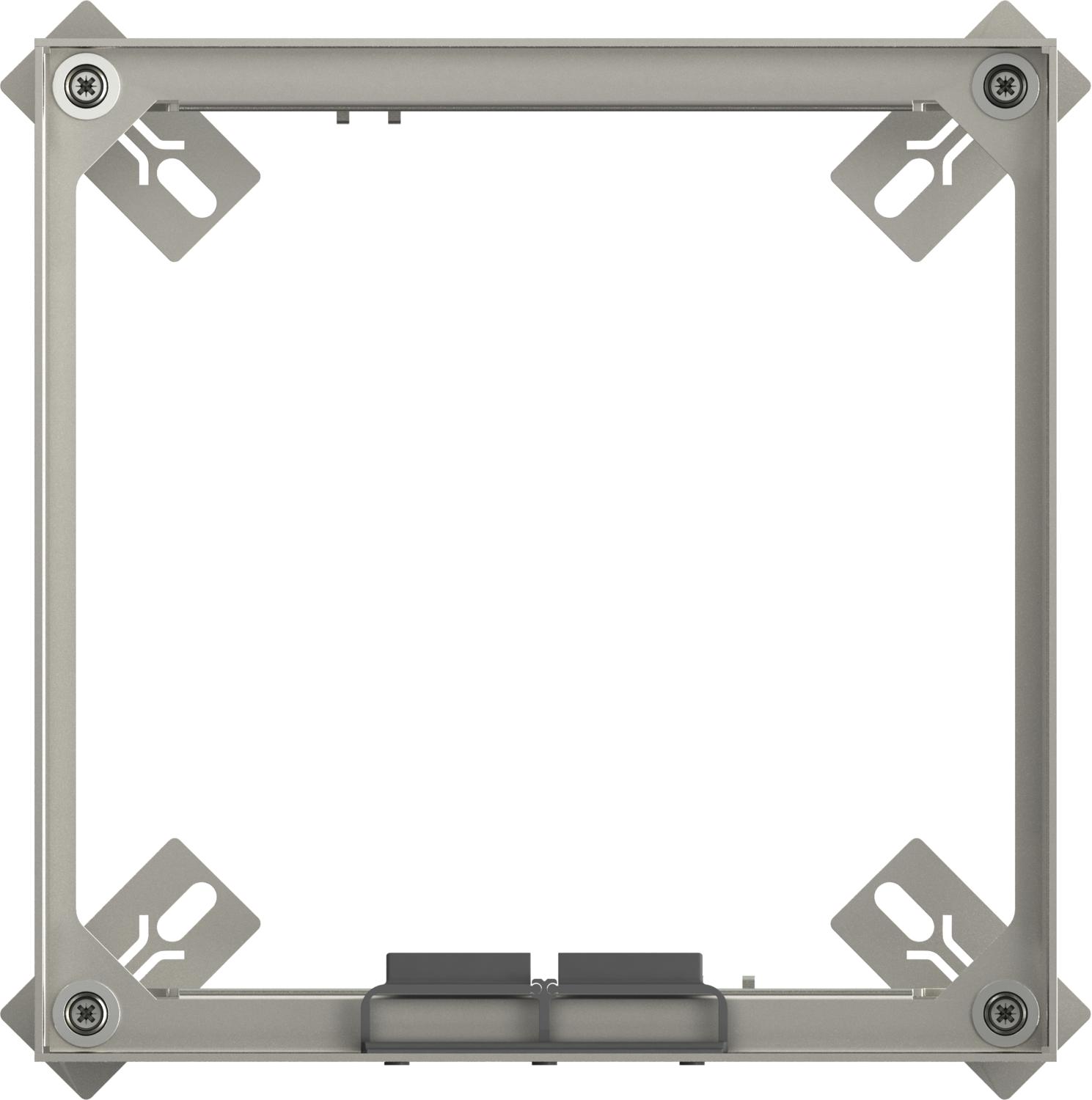

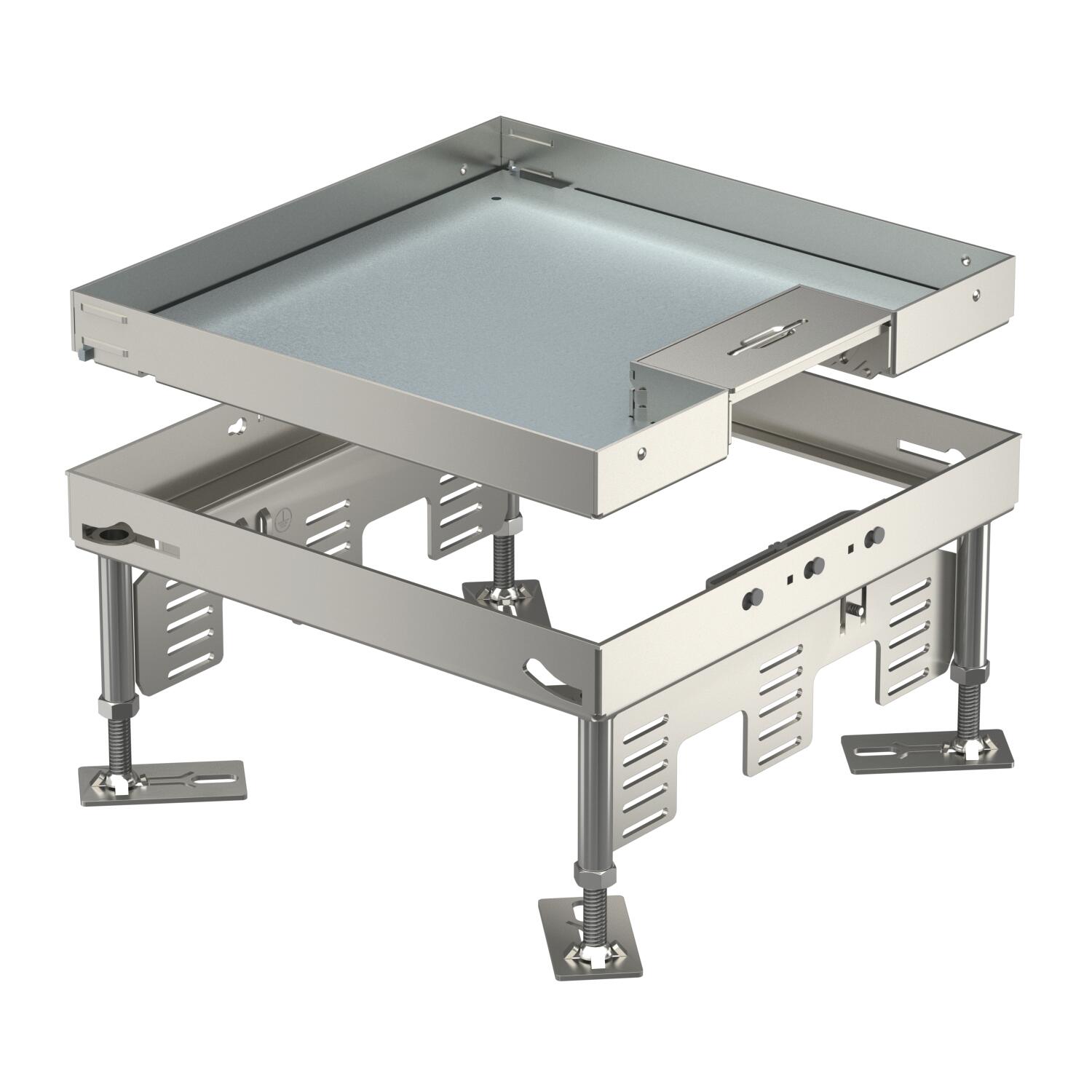

Nivelirna kaseta velikosti 9, priključna, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, z izvodom za kable, trikomorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih instalacijskih aparatov z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	25 mm

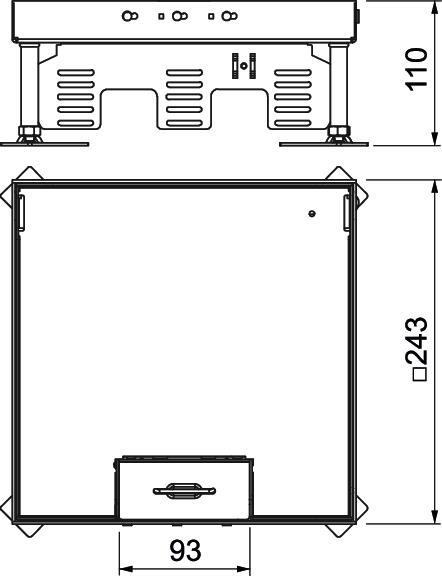

Dimenzija	243x243mm
Dolžina	243 mm
Dovoljenja	VDE
Globina za vgradnjo	110 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Vrtljivi izpust za kabel
Izvedba za visoko obremenitev	ne
Ločljivo	ne
Maks. območje niveliranja	155 mm
Maks. višina tal	155 mm
Material	Nerjaveče jeklo 1.4301
Mera H	110 mm
Min. območje niveliranja	110 mm
Min. višina tal	110 mm
Navpična obremenitev, majhna površina	do 3.000 N

Navpična obremenitev, velika površina	do 5.000 N
Nazivna velikost	350 mm
Nazivna velikost za enote za vgradnjo aparatov	9
Nega tal	suho
Nosilec naprav za sprejem priključnih doz	da
Odtis CO2 (GWP) od zibelke do vrat	22,4771 kg CO2e / 1 Kos
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Širina	243 mm
Število izvodnic napeljav	1
Število nosilcev aparata	3
Število vgradnih naprav	12
Tip vgradnega sistema	UT4
Vgradna dolžina	244 mm
Vgradna širina	244 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP40
Vrsta zaščite (IP) v uporabljenem stanju	IP20

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Mera H	Izvedba kabelskega odvoda	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Vrtljivi izpust za kabel	9	7409218	Kos	1 Kos
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Vrtljivi izpust za kabel	9	7409220	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Height adjustment unit RKNEV2	RK NEV2 110	7405815	Embalažna enota	1 Embalažna enota
Okroglo tesnilo za okrogle nivelirne kasete R4, R7 in R9	SRS 4	7405798	Kos	4 Kos
Prazno telo Terazzo za nivelirne kasete velikosti 9	SK RK9	7404372	Kos	1 Kos
Montažni pokrov 350, nazivna velikost 9	DUG 350-3 9	7400513	Kos	1 Kos
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm	UT4 45 4	7408727	Kos	1 Kos
