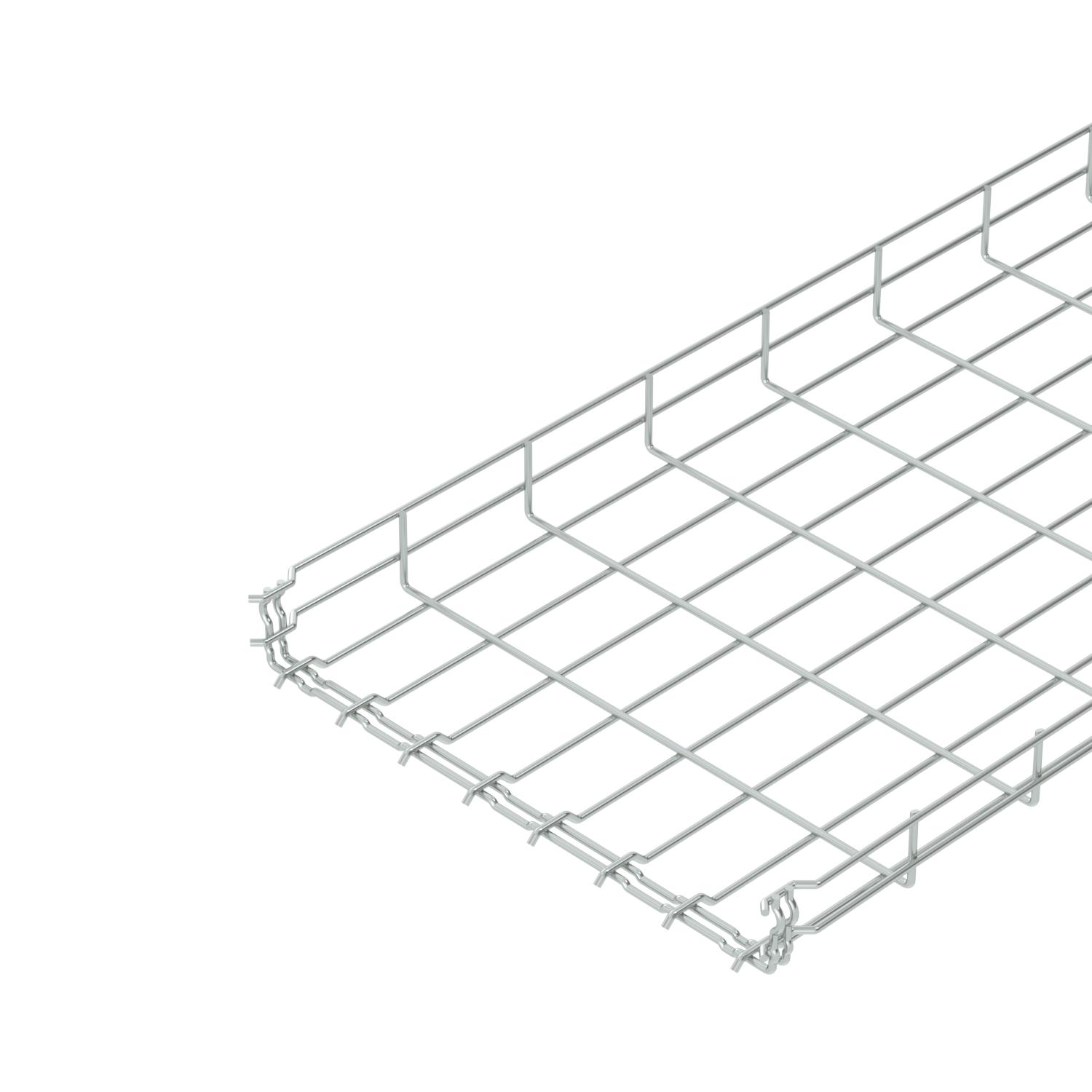

Mrežna polica GR-Magic® 55 G
Št. art. 6001450 | EAN 4012196858736
- Opis izdelka
-
Opis izdelkaMrežni kanal z oblikovano spojko, višina stranice 55 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
Točni podatki o klasifikaciji UL so navedeni v zadevni odobritvi.
Za spajanje mrežnih polic niso potrebne dodatne komponente, police se preprosto vtaknejo ena v drugo. Širina zanke znaša 50 x 100 mm (izjema GRM 35/50 = 20 x 100 mm).
Testirano za ohranitev delovanja naprav skladno z DIN 4102 del 12 (tip GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G), montaža in drugi parametri skladno z veljavnimi potrdili o testiranju).
Testirano za instalacijo nad visečim protipožarnim stropom (tip: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G), požarna obremenitev 30 minut, montaža in drugi parametri skladno s strokovnim mnenjem o protipožarni zaščiti).
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Brezvijačne spojke da Dimenzija 55x400x3000 Integrirana ločilna pregrada brez Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Korisni presjek 17500 mm² Korisni presjek 175 cm² Material Jeklo Nerjavno jeklo, luženo ne Oblika profila U-oblika Ohranitev delovanja naprav da Površina galvansko cinkano Požarna zaščita Ohranjevanje funkcij za kabelsko-specifično nosilno konstrukcijo, Vstavek za protipožarne strope Premer žice 4,8 mm Vrsta preizkusa obremenitve po IEC 61537 Tip II Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev Dimenzije

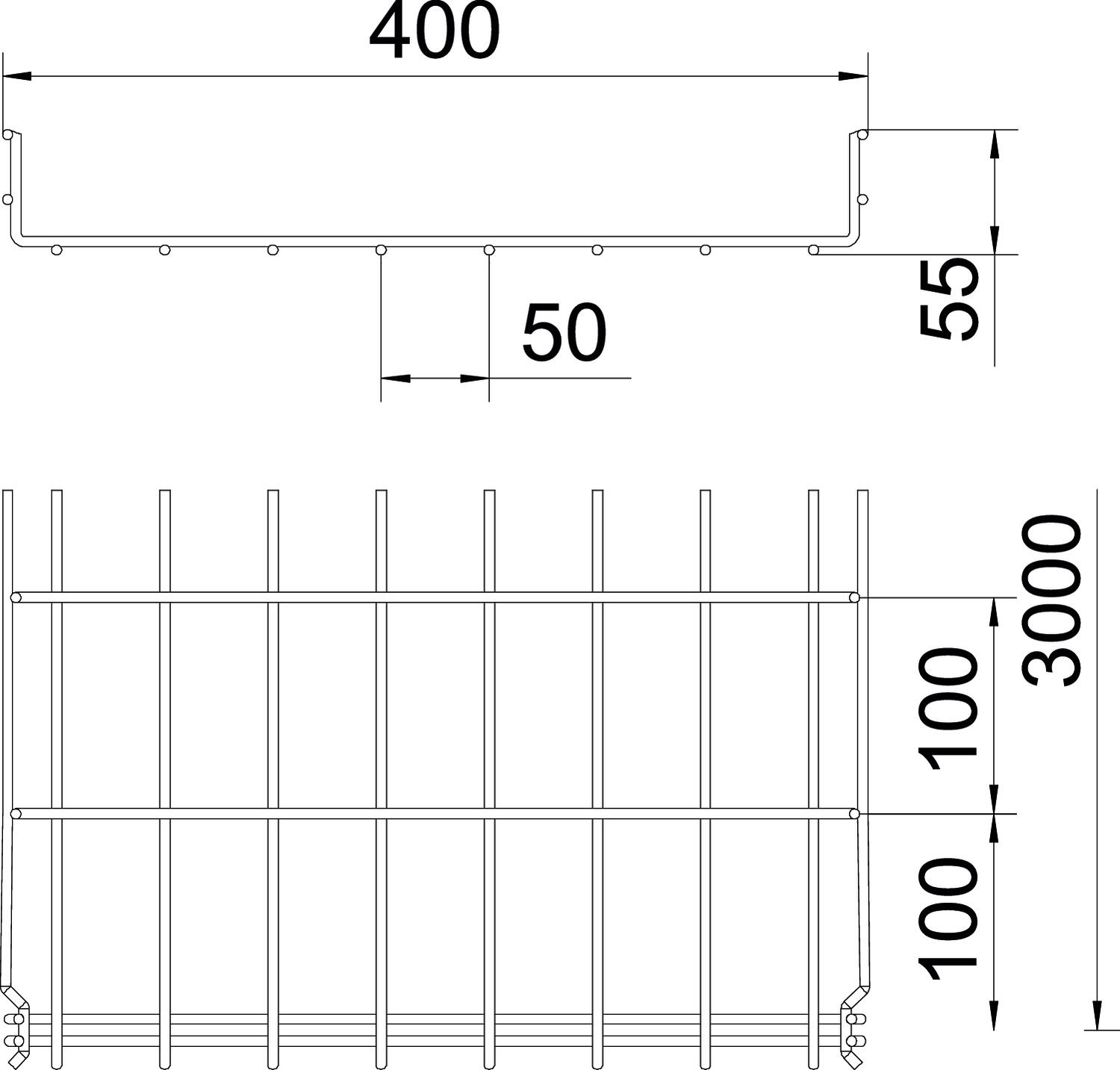

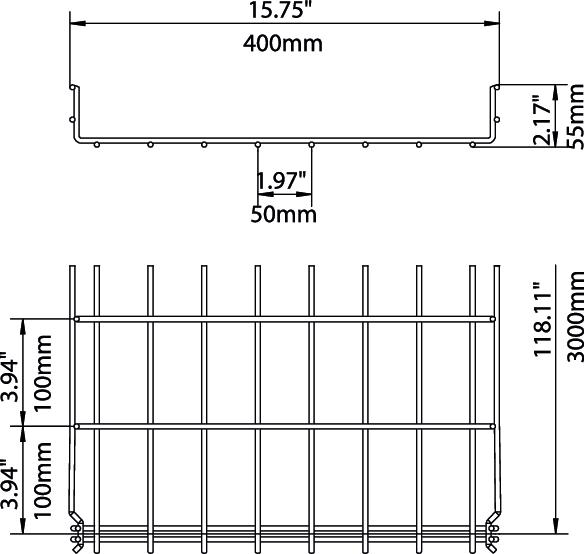

Dolžina 3000 mm Mera B 400 mm Mera H 58 mm Širina 15,75 in Širina 400 mm Višina 2,17 in Višina 55 mm Opterećenja
Razmik nosilcev 1,0 m 0,9 kN/m Razmik nosilcev 1,5 m 0,6 kN/m Razmik nosilcev 2,0 m 0,3 kN/m Razmik nosilcev 2,5 m 0,25 kN/m CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,356 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 4,356 kg CO2e / 1 Meter Tehnični podatki
Diagram obremenitve mrežnega kanala GR-Magic tipa GRM 55
- Vsi tipi
-
Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

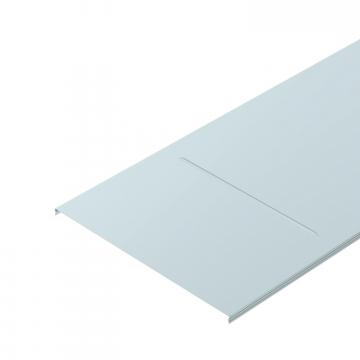

Pokrov za mrežni kanal, zaskočni FS
DGRR 400 FS 6001850 3 m
Kotna spojka G
GEV 36 G 6016715 20 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Pregrada 45 FS
TSG 45 FS 6062033 3 m
Sidrišče za pritrditev pregrade
KS GR A2 6062282 30 Kos
Robna pločevina za kable FS
KAB GR FS 6220139 10 Kos - Prenosi
-
