Mrežna polica GR-Magic® 55 FT 3000 | 500 | 55 | 4,8 | 220 | ne

Mrežna polica GR-Magic® 55 FT

Št. art. 6001432 | EAN 4012196815173

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	55 mm

Premer žice

Korisni presjek

Ohranitev delovanja naprav

Opis izdelka

Opis izdelka

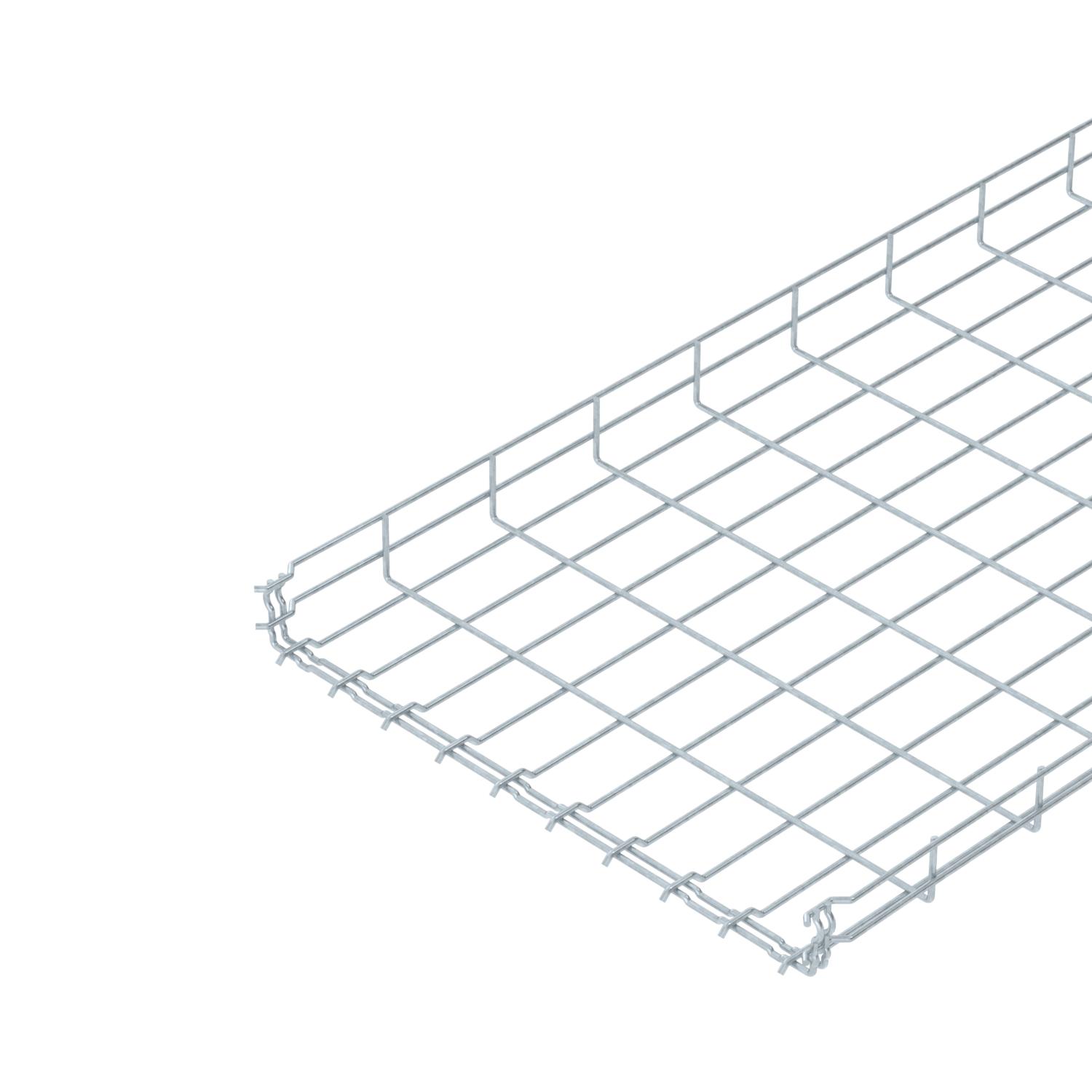

Mrežni kanal s spojko z višino stranice 55 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
Točni podatki o klasifikaciji UL so navedeni v zadevni odobritvi.

Za spajanje mrežnih kanalov niso potrebne dodatne komponente, kanali se preprosto vtaknejo drug v drugega. Širina zanke znaša 50 x 100 mm (izjema GRM 55/50 = 20 x 100 mm).

Tehnični podatki

Tehnični podatki

Barva	cink
Brezvijačne spojke	da
Dimenzija	55x500x3000
Integrirana ločilna pregrada	brez
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	22000 mm²
Korisni presjek	220 cm²
Material	Jeklo

Nerjavno jeklo, luženo	ne
Oblika profila	U-oblika
Ohranitev delovanja naprav	ne
Površina	vroče pocinkano
Premer žice	4,8 mm
Serija proizvodov	GRM Series
Skladen z ROHS	da
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev

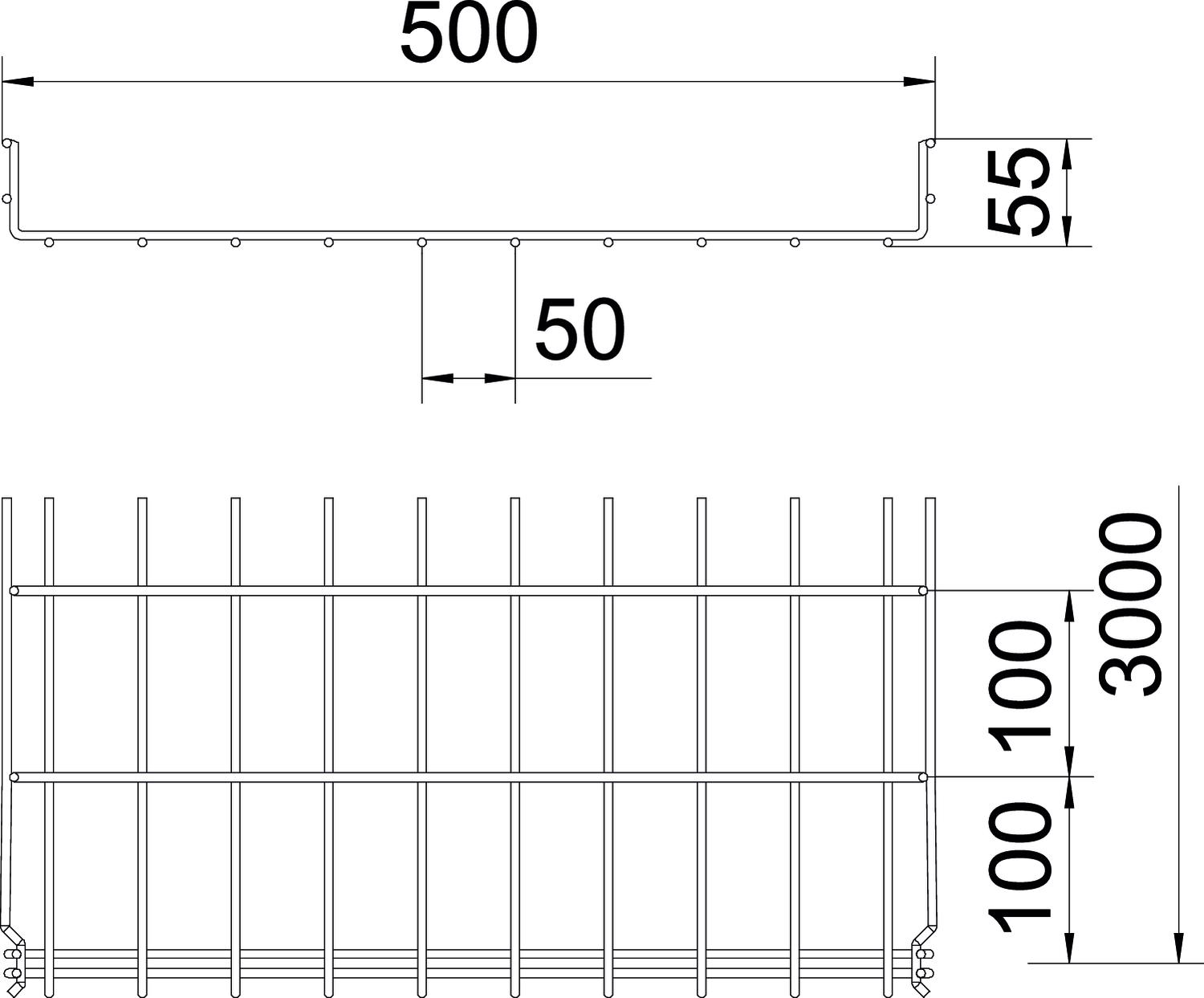

Dimenzije

Dolžina	3000 mm
Mera B	500 mm
Mera H	58 mm
Širina	500 mm

Širina	19,69 in
Višina	55 mm
Višina	2,17 in

Opterećenja

Razmik nosilcev 1,0 m	0,9 kN/m
Razmik nosilcev 1,5 m	0,6 kN/m

Razmik nosilcev 2,0 m	0,3 kN/m
Razmik nosilcev 2,5 m	0,25 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,8414 kg CO₂e
Declared Unit	Metres
Declared Unit Quantity	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	5,8414 kg CO2e / 1 Meter

Tehnični podatki

Diagram obremenitve mrežnega kanala GR-Magic tipa GRM 55

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	da	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001436	m	3 m
