Mrežna polica GR-Magic® 35 G 3000 | 200 | 35 | 3,9 | 50,1 | ne

Mrežna polica GR-Magic® 35 G

Št. art. 6000064 | EAN 4012195037187

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	35 mm

Premer žice

Korisni presjek

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

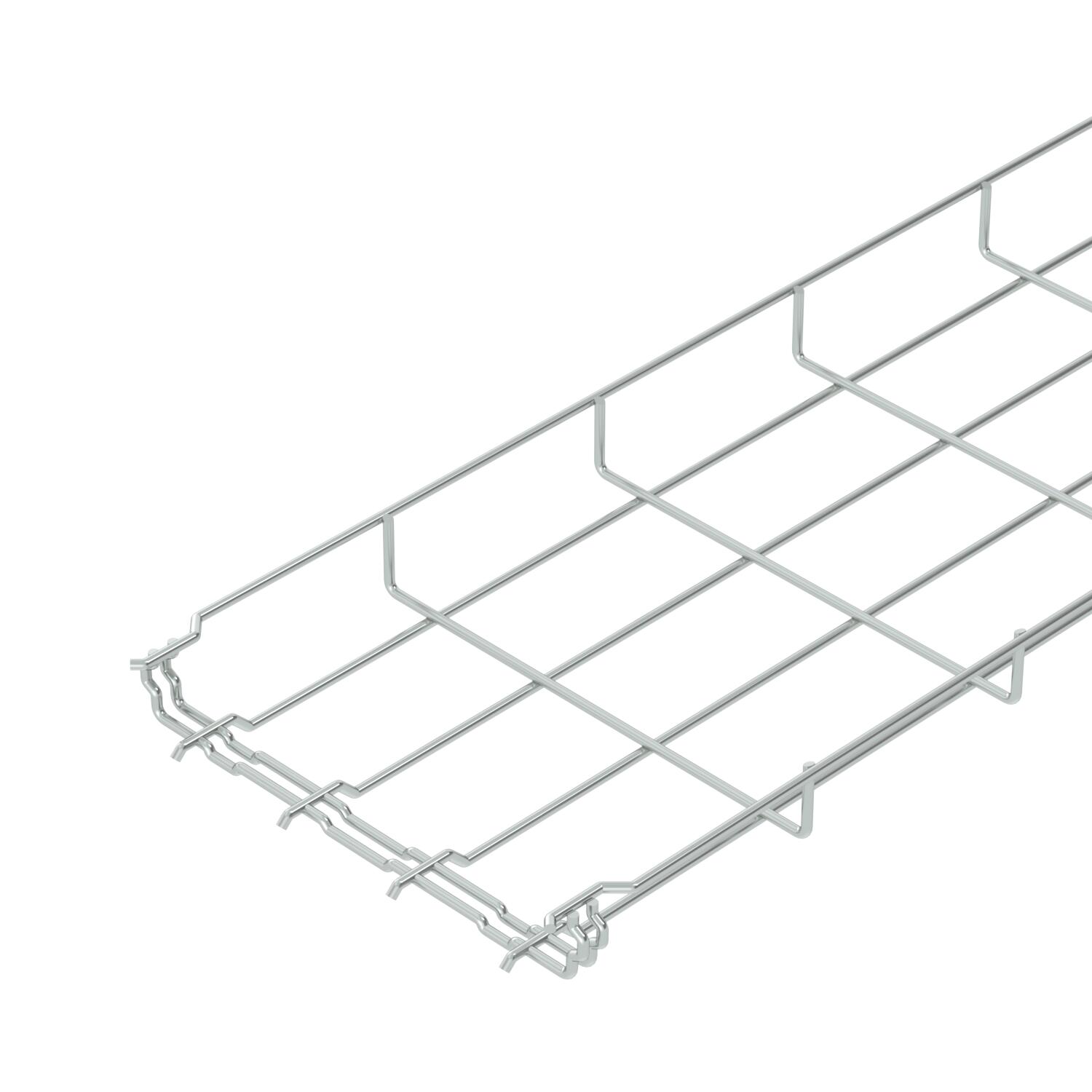

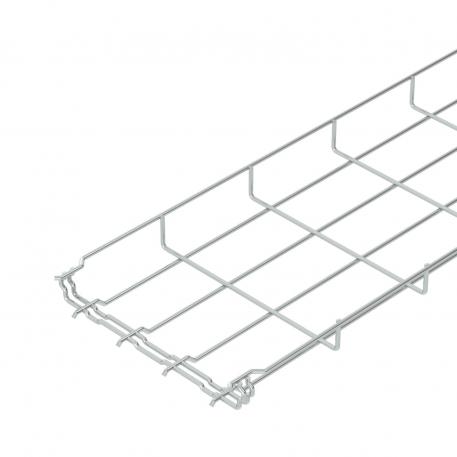

Mesh cable tray with shaped connector of side height 35 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.

Za spajanje mrežnih polic niso potrebne dodatne komponente, police se preprosto vtaknejo ena v drugo. Širina zanke znaša 50 x 100 mm (izjema GRM 35/50 = 20 x 100 mm).

Tehnični podatki

Tehnični podatki

Barva	cink
Brezvijačne spojke	da
Dimenzija	35x200x3000
Integrirana ločilna pregrada	brez
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	50,1 cm²
Korisni presjek	7000 mm²
Material	Jeklo

Nerjavno jeklo, luženo	ne
Oblika profila	U-oblika
Ohranitev delovanja naprav	ne
Površina	galvansko cinkano
Premer žice	3,9 mm
Serija proizvodov	GRM Series
Skladen z ROHS	da
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev

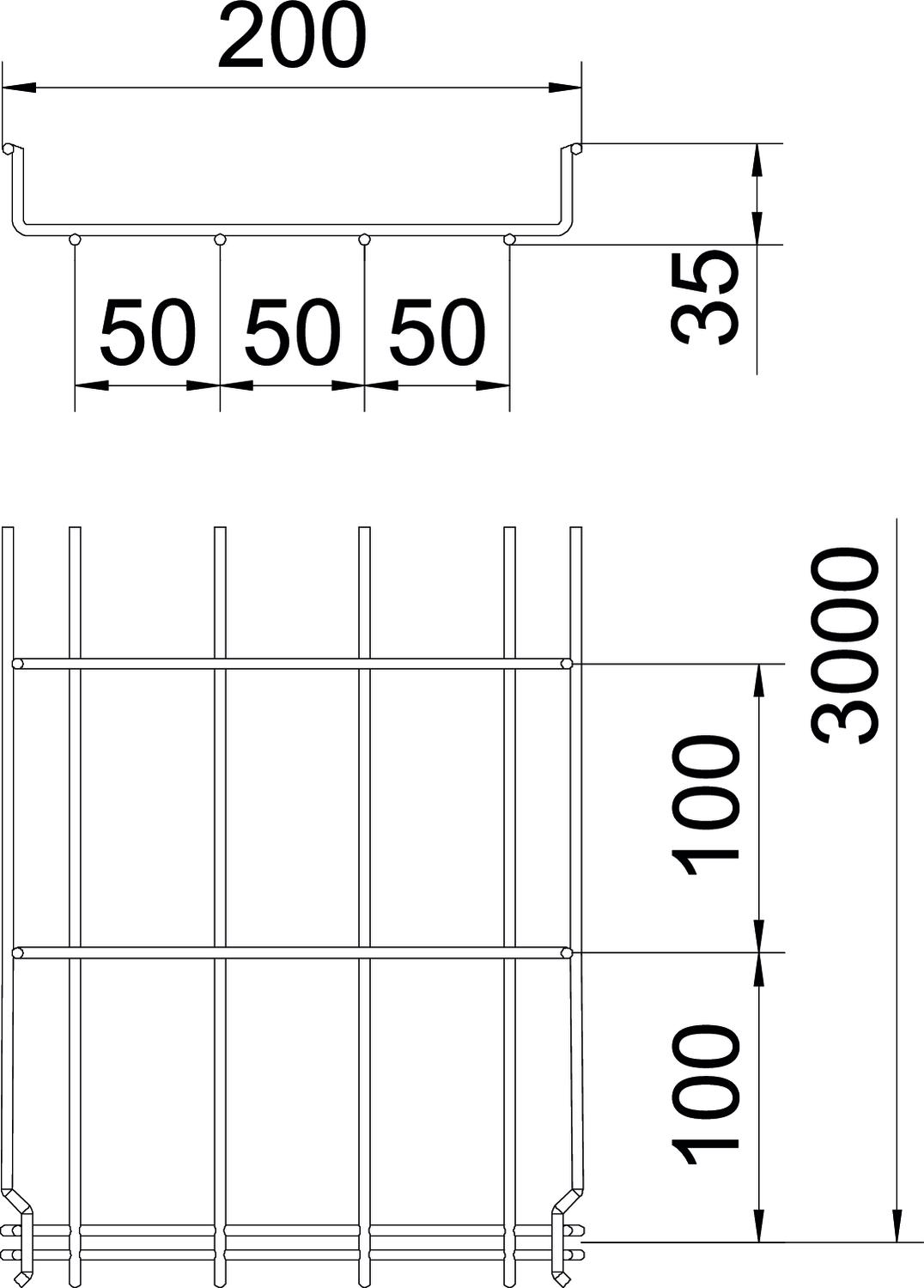

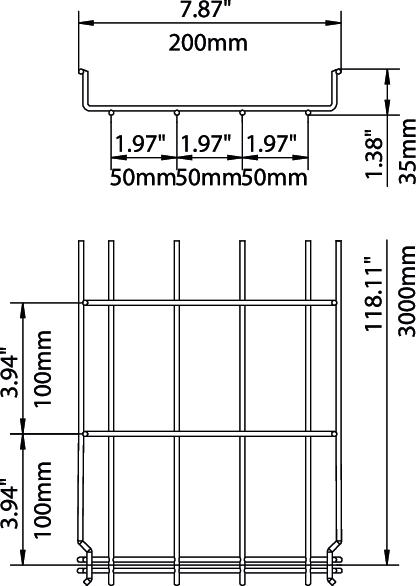

Dimenzije

Dolžina	3000 mm
Mera B	200 mm
Širina	200 mm

Širina	7,87 in
Višina	35 mm
Višina	1 in

Opterećenja

Razmik nosilcev 1,0 m	0,3 kN/m
Razmik nosilcev 1,5 m	0,14 kN/m

Razmik nosilcev 2,0 m	0,1 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,4518 kg CO₂e
Declared Unit	Metres
Declared Unit Quantity	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	1,4518 kg CO2e / 1 Meter

Tehnični podatki

Diagram obremenitve mrežne police GR-Magic tipa GRM 35

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ne	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000066	m	3 m
