Mrežna polica GR-Magic® 35 FT 3000 | 200 | 35 | 3,9 | 50,1 | ne

Mrežna polica GR-Magic® 35 FT

Št. art. 6000073 | EAN 4012195037248

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	35 mm

Premer žice

Korisni presjek

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

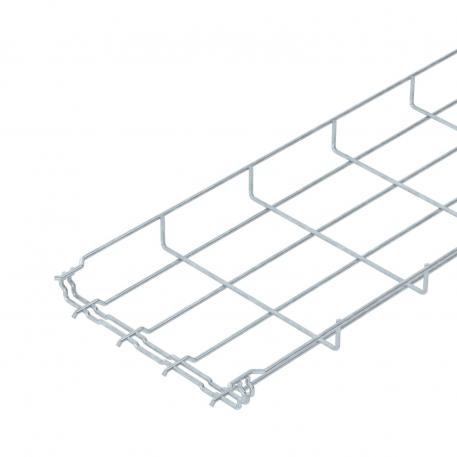

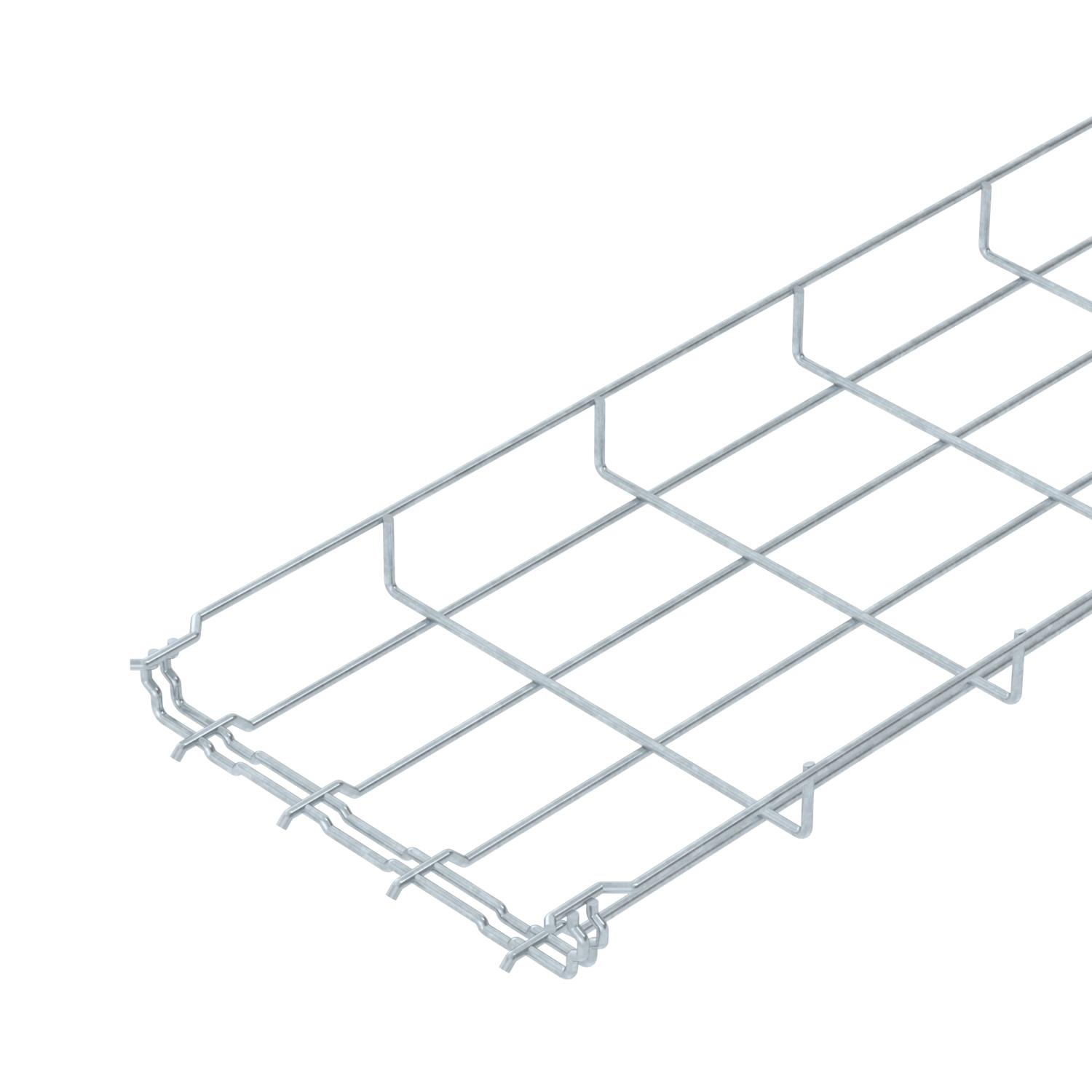

Mrežna polica s spojko višine 35 mm.

Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.

Za spajanje mrežnih polic niso potrebne dodatne komponente, police se preprosto vtaknejo ena v drugo. Širina zanke znaša 50 x 100 mm (izjema GRM 35/50 = 20 x 100 mm).

Tehnični podatki

Tehnični podatki

Barva	cink
Brezvijačne spojke	da

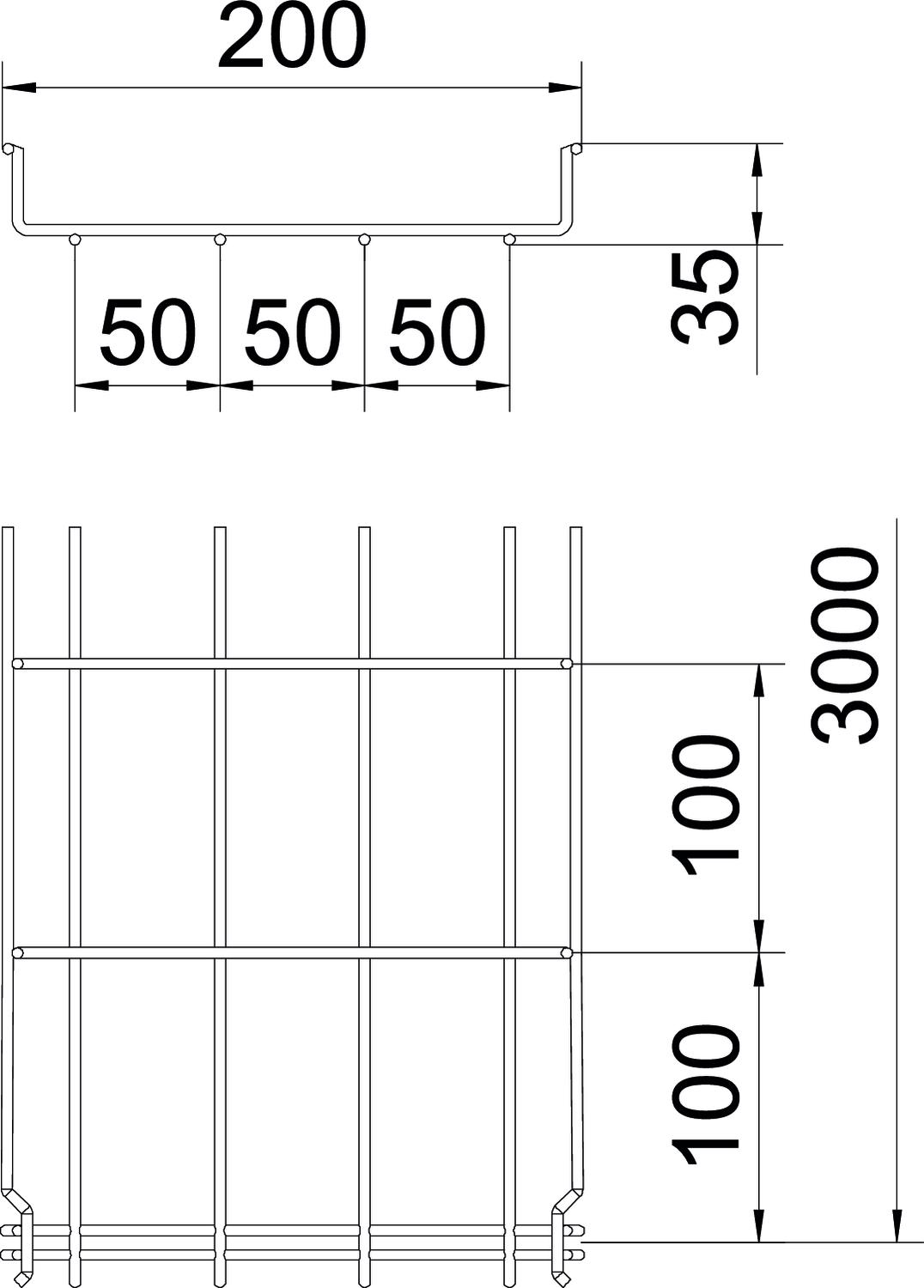

Dimenzija	35x200x3000
Dolžina	3000 mm
Integrirana ločilna pregrada	brez
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	7000 mm²
Korisni presjek	50,1 cm²
Material	Jeklo
Mera B	200 mm
Nerjavno jeklo, luženo	ne
Oblika profila	U-oblika

Odtis CO2 (GWP) od zibelke do vrat	1,6947 kg CO2e / 1 Meter
Ohranitev delovanja naprav	ne
Površina	vroče pocinkano
Premer žice	3,9 mm
Razmik nosilcev 1,0 m	0,3 kN/m
Razmik nosilcev 1,5 m	0,14 kN/m
Razmik nosilcev 2,0 m	0,3 kN/m
Širina	7,87 in
Širina	200 mm
Višina	35 mm
Višina	1,38 in
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev

Tehnični podatki

Diagram obremenitve mrežne police GR-Magic tipa GRM 35

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ne	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ne	6000071	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ne	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ne	6000075	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov za mrežni kanal, zaskočni FT	DGRR 200 FT	6001826	m	3 m
Kotna spojka FT	GEV 36 FT	6016723	Kos	20 Kos

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Sidrišče za pritrditev pregrade	KS GR A2	6062282	Kos	30 Kos
Pregrada 30 DD	TSG 30 DD	6062314	m	3 m
Robna pločevina za kable FT	KAB GR FT	6220142	Kos	10 Kos
Adapter mrežnega kanala za strešni skoznjik, tip 165 MBG 8-10	165 MBG HGRM	5218886	Kos	50 Kos
