Mrežna polica GR-Magic® 105 FT 3000 | 450 | 105 | 4,8 | 411 | ne
morepic-1 morepic-2 morepic-3

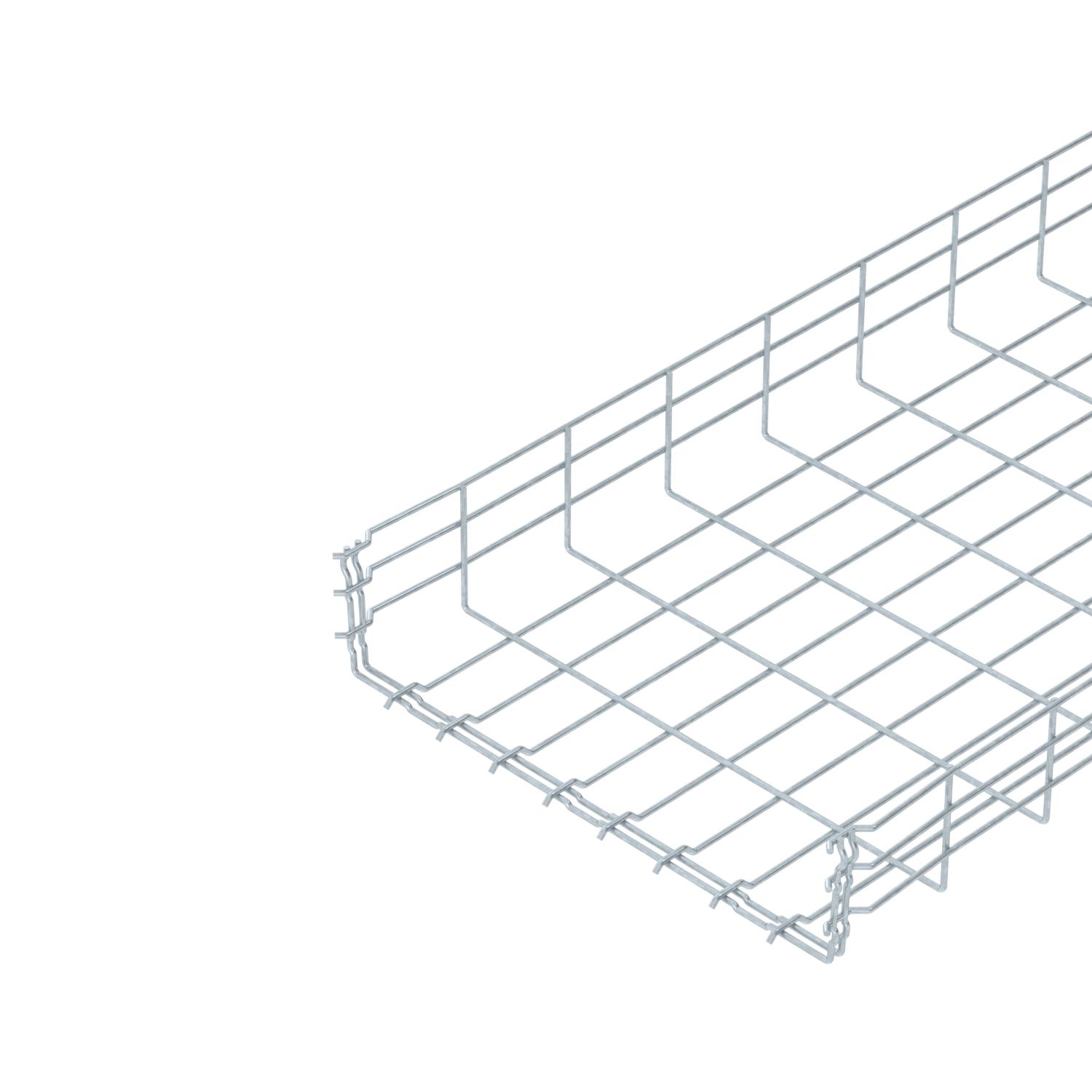

Mrežna polica GR-Magic® 105 FT

Št. art. 6002441 | EAN 4012196021833

3000 mm
105 mm
ne
Opis izdelka
Opis izdelka
Mrežna polica višine 105 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.

Za mrežno polico niso potrebne dodatne komponente za spajanje, police se preprosto vtaknejo ena v drugo. Širina zanke znaša 50 x 100 mm.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Tehnični podatki

Tehnični podatki

Barva cink
Brezvijačne spojke da
Dimenzija 105x450x3000
Integrirana ločilna pregrada brez
Izvedba spojke integrirana spojka
Izvedba za daljše razpone ne
Korisni presjek 41100 mm²
Korisni presjek 411 cm²
Material Jeklo
Nerjavno jeklo, luženo ne
Oblika profila U-oblika
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Premer žice 4,8 mm
Serija proizvodov GRM Series
Skladen z ROHS da
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev

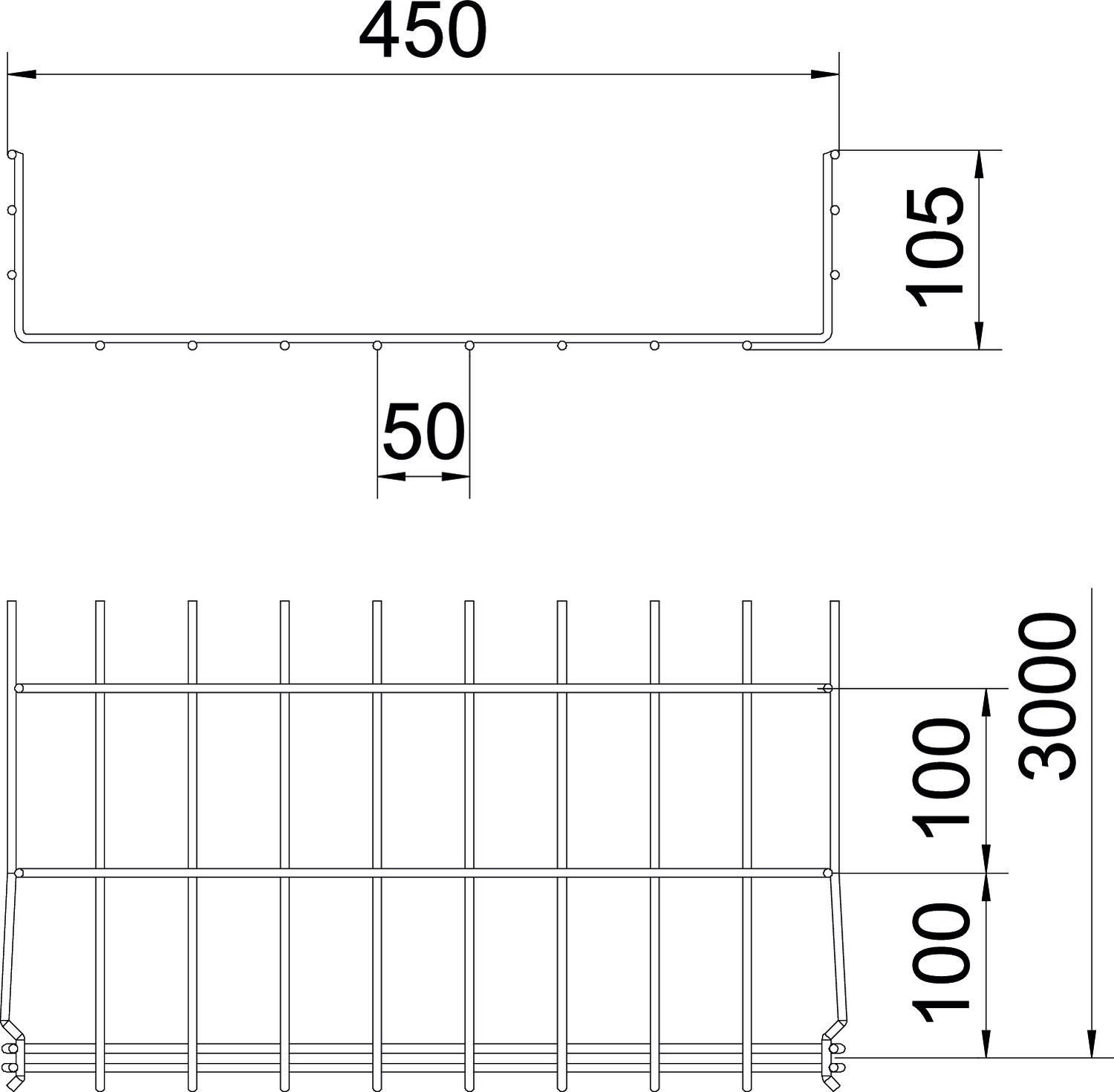

Dimenzije

Dolžina 3000 mm
Mera B 450 mm
Mera H 108 mm
Širina 450 mm
Širina 17,72 in
Višina 105 mm
Višina 4,13 in

Opterećenja

Razmik nosilcev 1,0 m 1,6 kN/m
Razmik nosilcev 1,5 m 0,8 kN/m
Razmik nosilcev 2,0 m 0,5 kN/m
Razmik nosilcev 2,5 m 0,33 kN/m
Razmik nosilcev 3,0 m 0,3 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP) 5,9443 kg CO₂e
Declared Unit Metres
Declared Unit Quantity 1
Determination date of CO2 value 2025-05-21T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat 5,9443 kg CO2e / 1 Meter

Tehnični podatki

Diagram obremenitve mrežne police tipa GRM 105

Diagram obremenitve mrežne police tipa GRM 105
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ne 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ne 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ne 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ne 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ne 6002439
3 m
GRM 105 450 FT 3000 mm 450 mm 105 mm 4,8 mm 411 cm² ne 6002441
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ne 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ne 6002445
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Kotna spojka FT Kotna spojka FT GEV 36 FT 6016723
20 Kos
