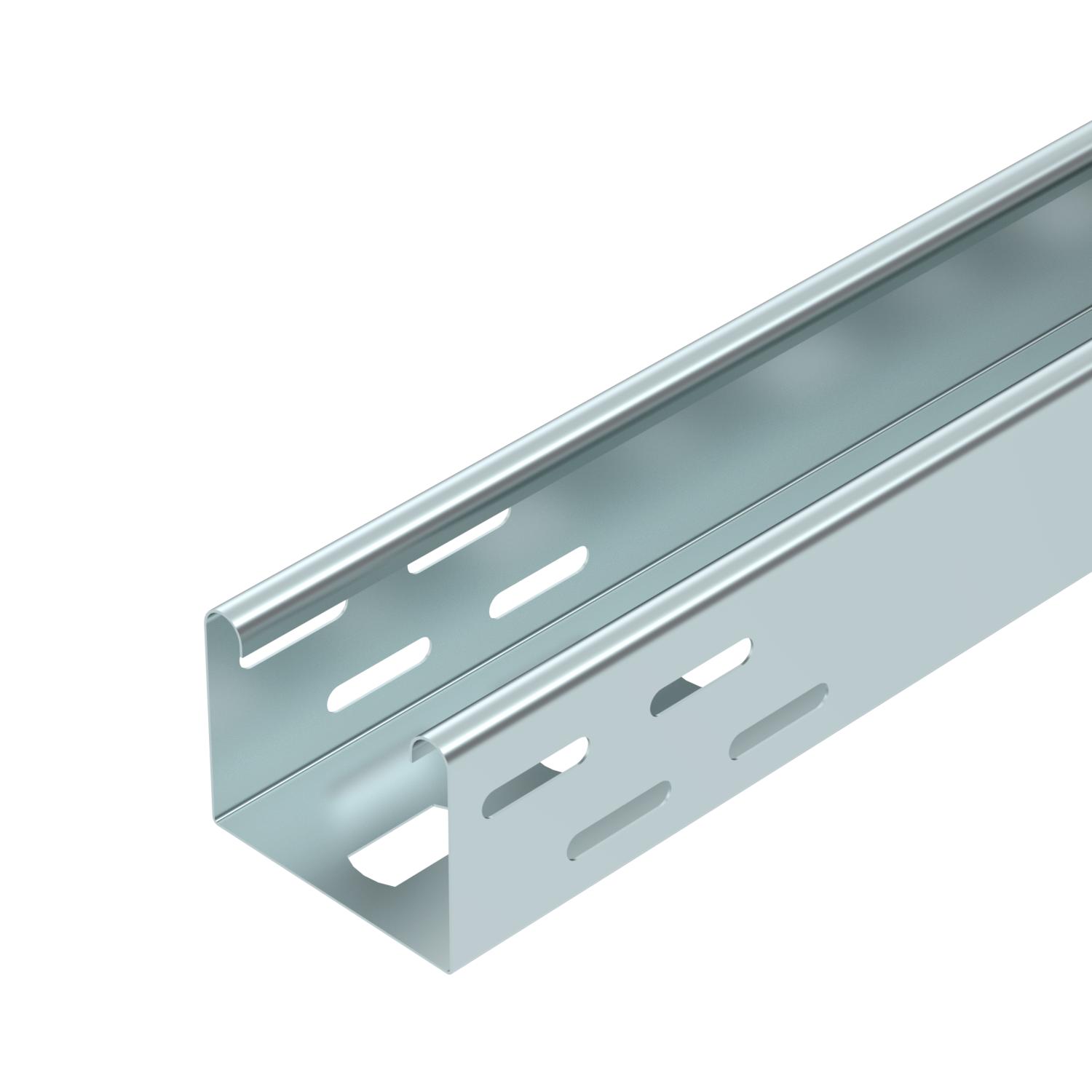

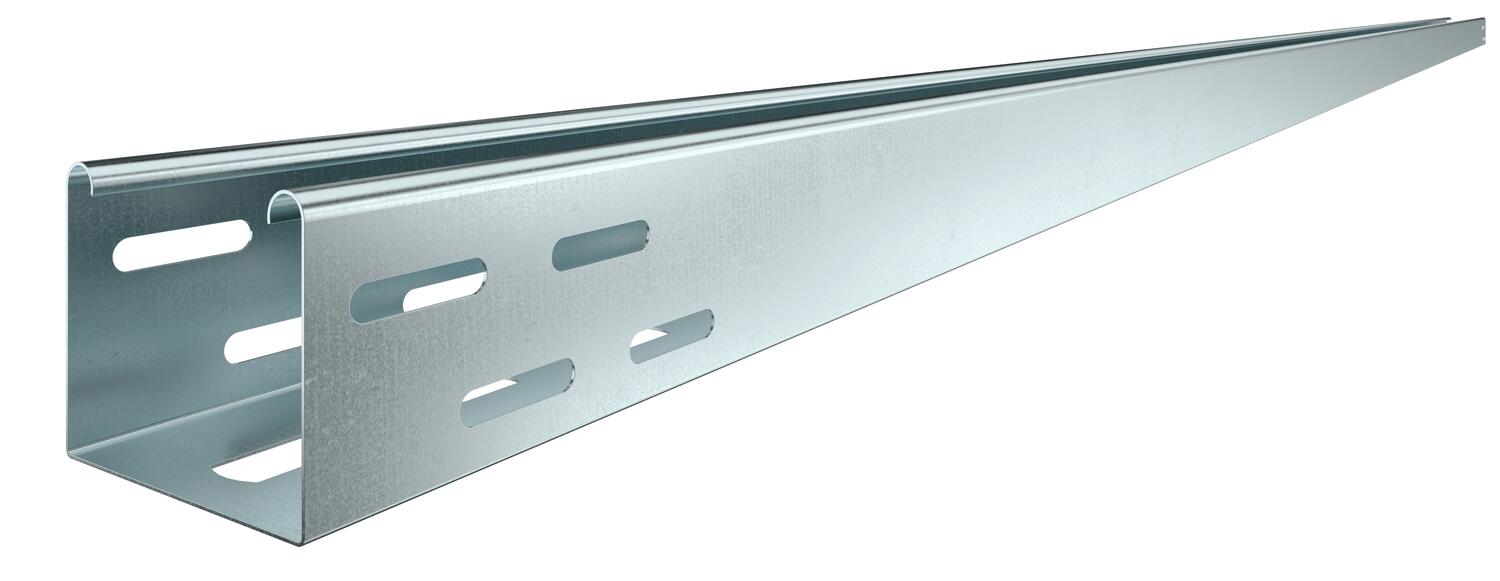

Luminaire support tray FS
Št. art. 6055810 | EAN 4012196943876
- Opis izdelka
-
Opis izdelkaNosilni kanal za razsvetljave s perforiranim dnom za pritrditev svetil in speljavo vodov.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.
Bela izvedba ima premazano vidno površino.
-
- Tehnični podatki
-
Tehnični podatki

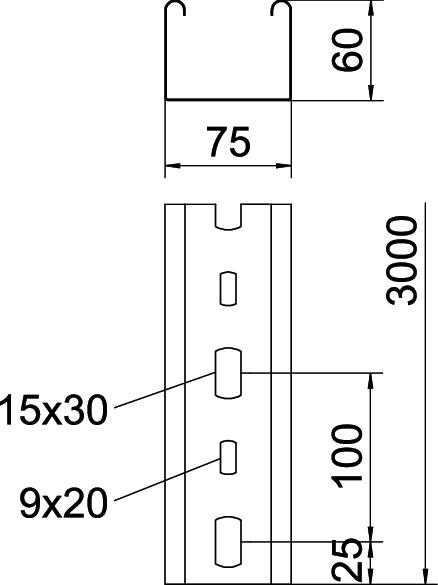

Barva cink Debelina pločevine 0,75 mm Dimenzija 60x75x3000 Dolžina 3000 mm Izvedba spojke brez spojke Korisni presjek 42 cm² Material Jeklo Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Odtis CO2 (GWP) od zibelke do vrat 2,7973 kg CO2e / 1 Meter Površina neprekinjeno cinkano v ognju Razmik nosilcev 1,5 m 0,8 kN/m Razmik nosilcev 2,0 m 0,55 kN/m Razmik nosilcev 2,5 m 0,35 kN/m Razmik nosilcev 3,0 m 0,25 kN/m Širina 75 mm Stranska perforacija da Višina 60 mm Vrsta preizkusa obremenitve po IEC 61537 Tip II Vrsta spojke sistema kabelskih nosilcev privito Tehnični podatki

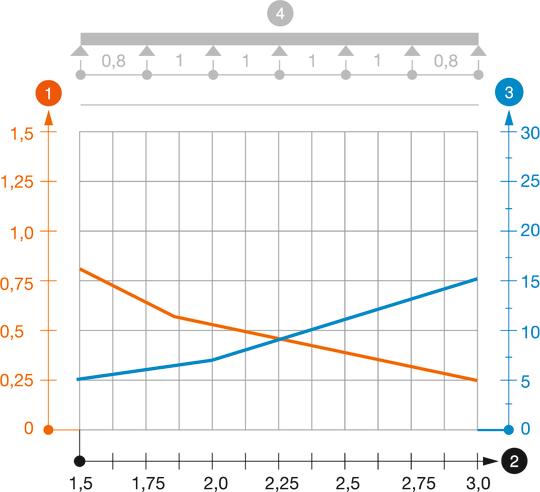

Diagram obremenitve nosilnega kanala za razsvetljave tipa LTR
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Pokrov z vrtljivim zapahom FS
DRL 075 FS 6052029 3 m

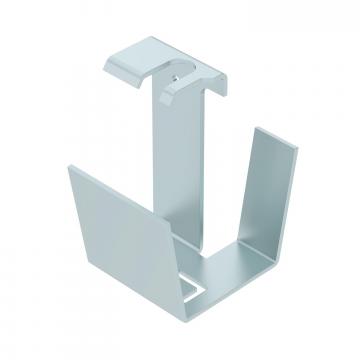

Centre suspension for luminaire support tray, FS
MAH LTR FS 6358810 25 Kos - Prenosi
-
Podatkovni list LTR 3000 FS / 6055810 , 0.21MB , pdfEU-Izjava o skladnosti LTR 3000 FS / 6055810 , 0.10MB , pdfREACH Izjava o skladnosti LTR 3000 FS / 6055810 , 0.12MB , pdfRoHS Izjava o skladnosti LTR 3000 FS / 6055810 , 0.12MB , pdfOkoljska deklaracija proizvoda (EPD) LTR 3000 FS / 6055810 , 1.48MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdfNavodila za montažo Navodila za montažo sistemov nosilcev osvetljave , 0.04MB , pdf
