Kvadratni vgradni okvir s pokrovom za višino estriha 55 mm
Št. art. 7405039 | EAN 4012195674443
- Opis izdelka
-

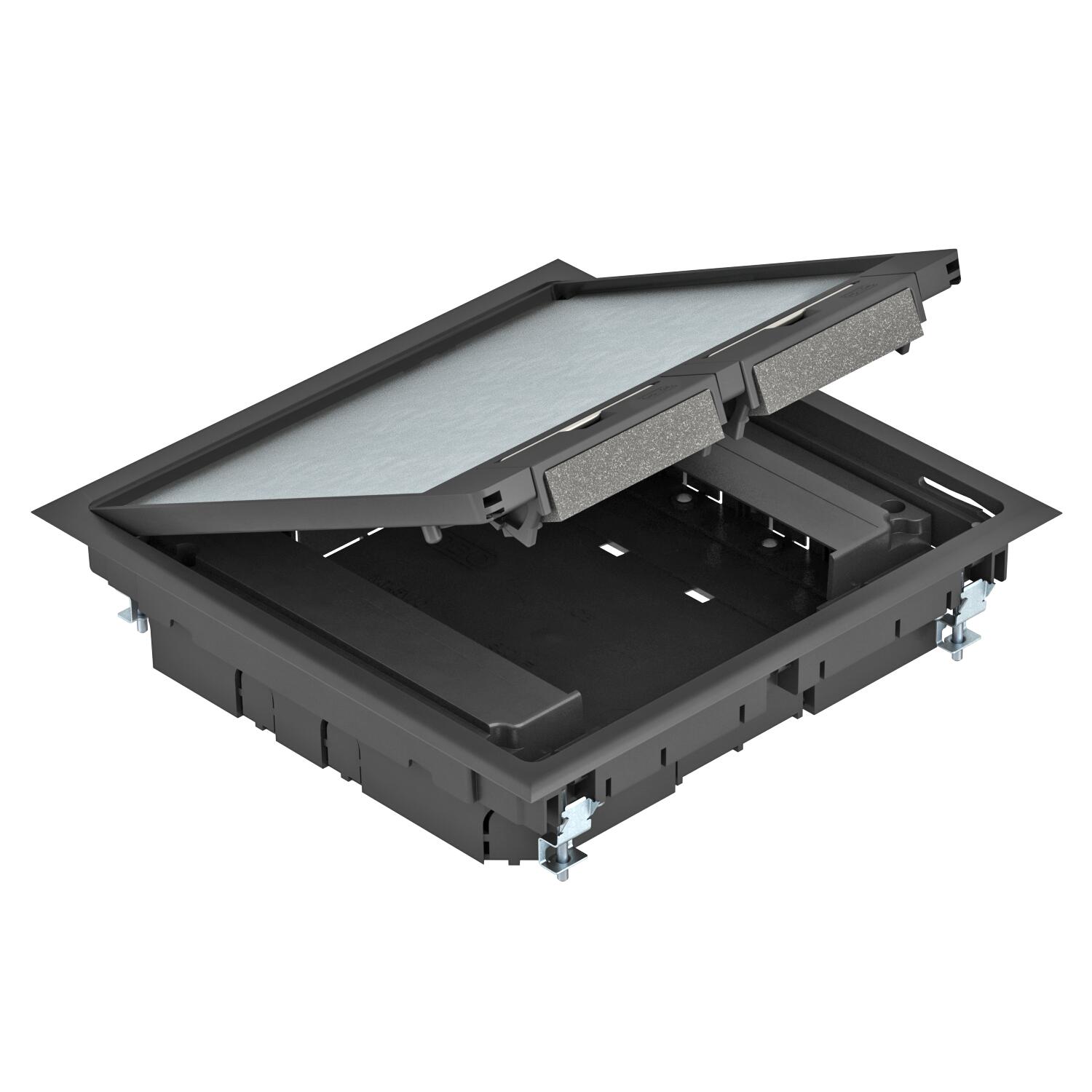

Opis izdelkaVstavek za aparat GES9 s fiksno višino 55 mm za uporabo v sistemih instalacijskih kanalov v suhih notranjih prostorih s suhim čiščenjem tal. Z dvema vgradnima ohišjema za navpično montažo naprav serije Modul 45 in štirimi razbremenitvami natega. Za montažo naprav Modul 45 sta potrebna dva vgradna okvirja.
Montaža podatkovnih modulov se opravi z maks. dvema opcijskima montažnima ploščam MPMT45.
Vstavek za aparat je opremljen z univerzalnimi pritrdilnimi kotniki.
-
- Tehnični podatki
-
Tehnični podatki
Barva grafitno črna; RAL 9011 Debelina talne obloge 5 mm Dimenzija 263x263x59 Dolžina 263 mm Globina za vgradnjo 58 mm Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Maks. vpenjalno območje D 31 mm Material poliamid Mera H 55 mm Min. višina estriha 55 mm Min. višina tal 58 mm Min. vpenjalno območje D 9 mm Možnost vgradnje tesnila ne Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal suho Nosilec naprav za sprejem priključnih doz ne Odpiralni mehanizem Streme ročaja Odtis CO2 (GWP) od zibelke do vrat 6,3663 kg CO2e / 1 Kos Okvirna izvedba Okvir za zaščito tepiha Primerno za dvojno talno vgradnjo da Primerno za mokro vzdrževanje ne Primerno za talni kanal da Primerno za talni kanal, prekrit z estrihom da Primerno za votlo talno vgradnjo da Primerno za zaprti talni kanal v višini estriha da Širina 263 mm Število vgradnih naprav 8 Vgradna dolžina 242 mm Vgradna širina 242 mm Višina 59 mm Z odprtino za talno oblogo ne Zaščitni okvir talne obloge da Zunanja dolžina 263 mm Zunanja širina 263 mm - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Nosilec modula za štiri enojne elektroelemente Modul 45®
MT45V 4 7408670 5 Kos
Nosilec modula za tri enojne elektroelemente Modul 45®
MT45V 3 7408672 5 Kos
Nosilec modula za kombinacijo treh enojnih elektroelementov Modul 45®
MT45V 3+1 7408680 5 Kos
Nosilec modula za kombinacijo dveh dvojnih elektroelementov Modul 45®
MT45V 2+2 7408682 5 Kos
Separating retainer for module support, vertical
MT45V TW 7408693 1 Kos
Installation frame for MT45V, terminated with protective contact socket
MT45V 3 3WS V 7408697 1 Kos
Montažna plošča 2 x podatkovna vtičnica tipa C za sistem 55
MPMT45 2C 7408705 1 Kos - Prenosi
-
Podatkovni list GES9 55U V 9011 / 7405039 , 0.19MB , pdfREACH Izjava o skladnosti GES9 55U V 9011 / 7405039 , 0.12MB , pdfRoHS Izjava o skladnosti GES9 55U V 9011 / 7405039 , 0.13MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, GES 55 , 0.18MB , pdfNavodila za montažo Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfZa ta proizvod informativna besedila niso na voljo
