Kompletna rešitev vstavka za aparat GES4
Št. art. 7427412 | EAN 4012195916895
- Opis izdelka
-

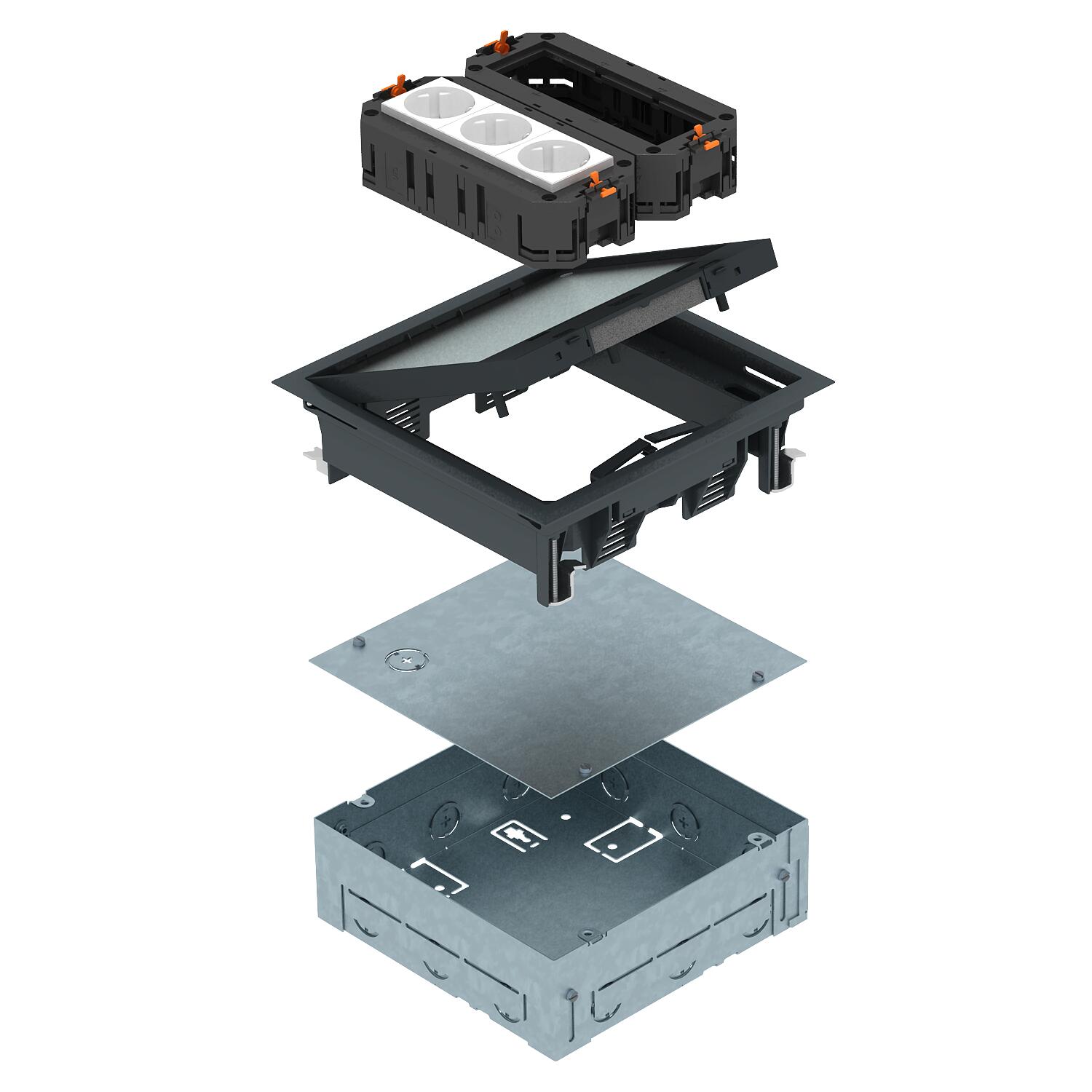

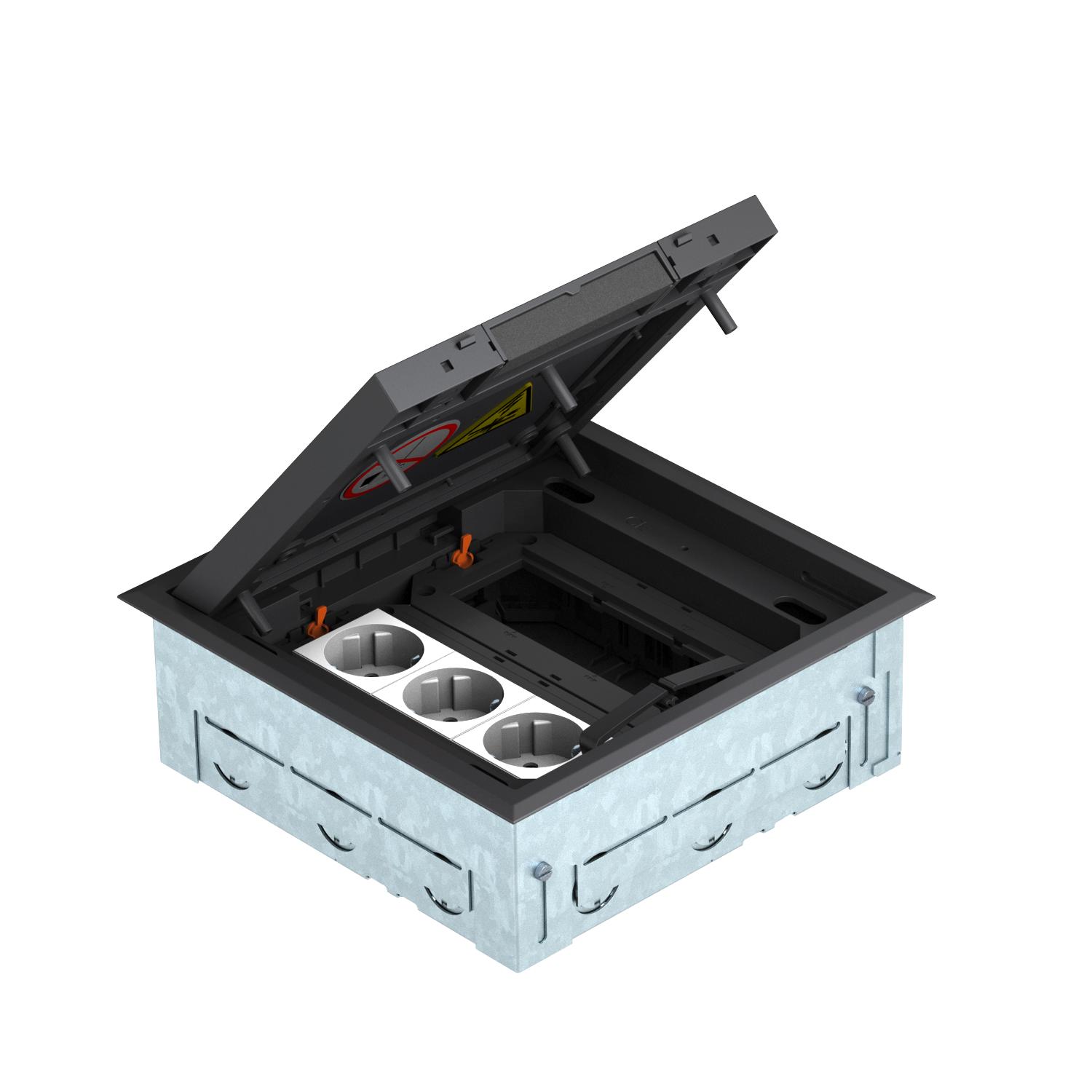

Opis izdelkaKvadratna vgradna enota za šest instalacijskih naprav Modul 45, za uporabo v votlih tleh in tleh z estrihom v notranjih prostorih, ki se suho vzdržujejo, sestavljen pa je iz vgradnega ohišja, vstavka za aparat GES4-2, dveh univerzalnih nosilcev UT in ene trojne vtičnice z zaščitnim kontaktom 33°, bele barve. Vgradno ohišje z luknjastimi odprtinami za cevi (M25), namesti se lahko na zgornji rob estriha. Pri dostavi je vgradno ohišje zaprto s slepim pokrovom. Vstavek za aparat se lahko po delih na estrihu vstavi v nastalo montažno odprtino. Odprtina za talno oblogo v sklopnem pokrovu vstavka za aparat 3, 5, 8 ali 10 mm.

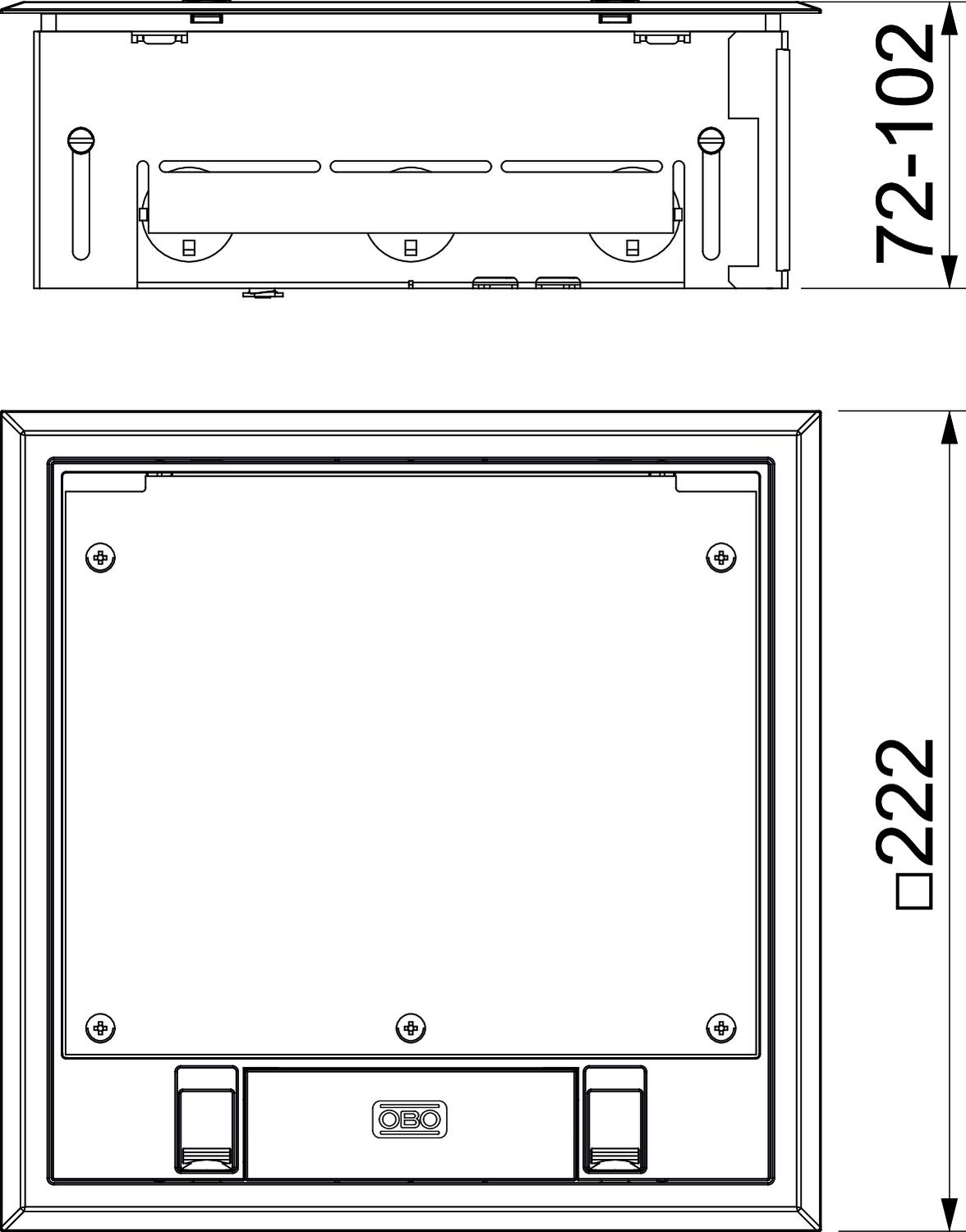

Minimalna globina za vgradnjo je 72 mm vključno s talno oblogo, področje izravnavanja +30 mm.
-
- Tehnični podatki
-
Tehnični podatki
Barva grafitno črna; RAL 9011 Debelina talne obloge 5 mm Dimenzija 222x222x73mm Dolžina 205 mm Globina za vgradnjo 80 mm IK-koda stopnje zaščite IK08 Izvedba kabelskega odvoda Vrtljivi izpust za kabel Maks. višina estriha 100 mm Material poliamid Min. višina estriha 80 mm Odpiralni mehanizem Pokrov z zapahi Odtis CO2 (GWP) od zibelke do vrat 10,3983 kg CO2e / 1 Kos Širina 205 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
