Kabelski kanal za daljše razpone WKSG 110 FT ne | 6000 | 600 | 2

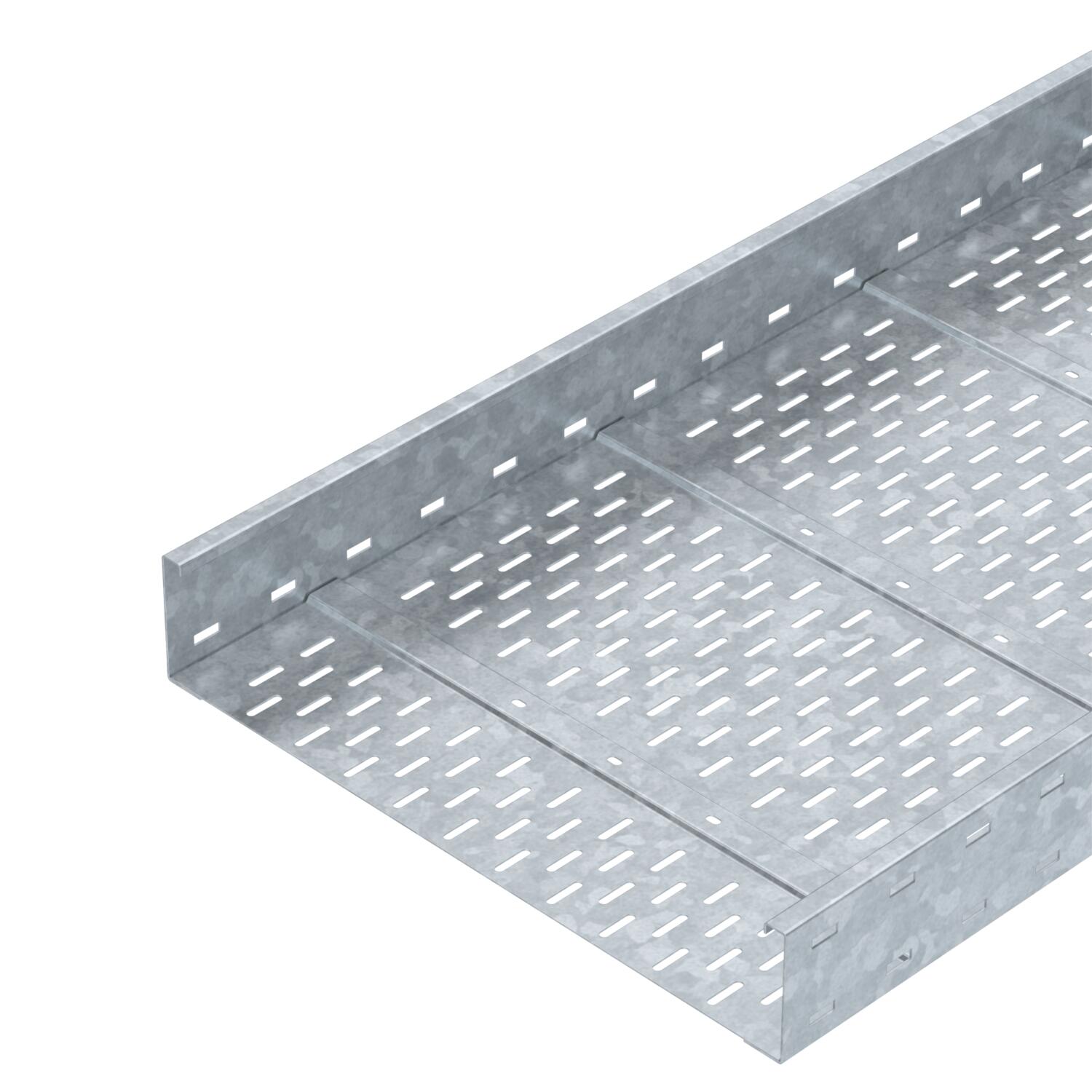

Kabelski kanal za daljše razpone WKSG 110 FT

Št. art. 6098157 | EAN 4012196033973

Št. art. / Tip

Ohranitev delovanja naprav	ne

Dolžina	6000 mm

Širina

Debelina pločevine	2 mm

Opis izdelka

Opis izdelka

Sistem kabelskih kanalov za daljše razpone, perforiran, z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Vzdolžne spojke tipa WRVL 110 je treba naročiti posebej.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	2 mm
Dimenzija	110x600x6000
Dimenzije	110 x 600
Izvedba spojke	brez spojke
Izvedba za daljše razpone	da
Korisni presjek	614 cm²
Korisni presjek	61400 mm²
Material	Jeklo

Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne
Površina	vroče pocinkano
Stranska perforacija	da
Uporabna dolžina	6000 mm
Vrsta spojke sistema kabelskih nosilcev	privito
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

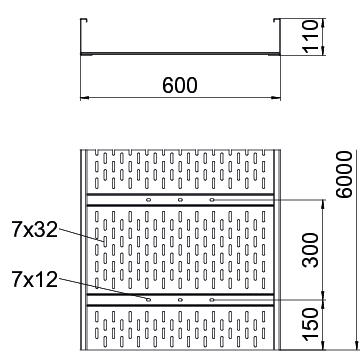

Dimenzije

Dolžina	6000 mm
Mera B	600 mm
Mera L	6000 mm

Širina	600 mm
Višina	110 mm

Opterećenja

Razmik nosilcev 3,0 m	2,9 kN/m
Razmik nosilcev 3,5 m	2,43 kN/m
Razmik nosilcev 4,0 m	2 kN/m
Razmik nosilcev 4,5 m	1,72 kN/m

Razmik nosilcev 5,0 m	1,5 kN/m
Razmik nosilcev 6,0 m	1 kN/m
Razmik nosilcev 7,0 m	0,7 kN/m
Razmik nosilcev 8,0 m	0,4 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	26,1055 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	26,1055 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, wide span cable tray, type WKSG 110

Vsi tipi

Vsi tipi

Tip	Ohranitev delovanja naprav	Dolžina	Širina	Debelina pločevine	Št. art.	Količina	Min. prodajna enota
WKSG 120 FT	ne	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	ne	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	ne	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	ne	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	ne	6000 mm	600 mm	2 mm	6098157	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov z vrtljivim zapahom DD	WDRL 1116 60 DD	6227616	m	3 m
Vzdolžna spojka FT	WRVL 110 FT	6091180	Kos	2 Kos
Ojačitveni element DD	SSLB 600 DD	7070334	Kos	20 Kos
Zglobna spojka FT	WRGV 110 FT	6091334	Kos	2 Kos
90-stopinjski lok 110 FT	WRB 90 160 FT	6098360	Kos	1 Kos
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
