Kabelski kanal za daljše razpone WKSG 110 FS ne | 6000 | 500 | 2

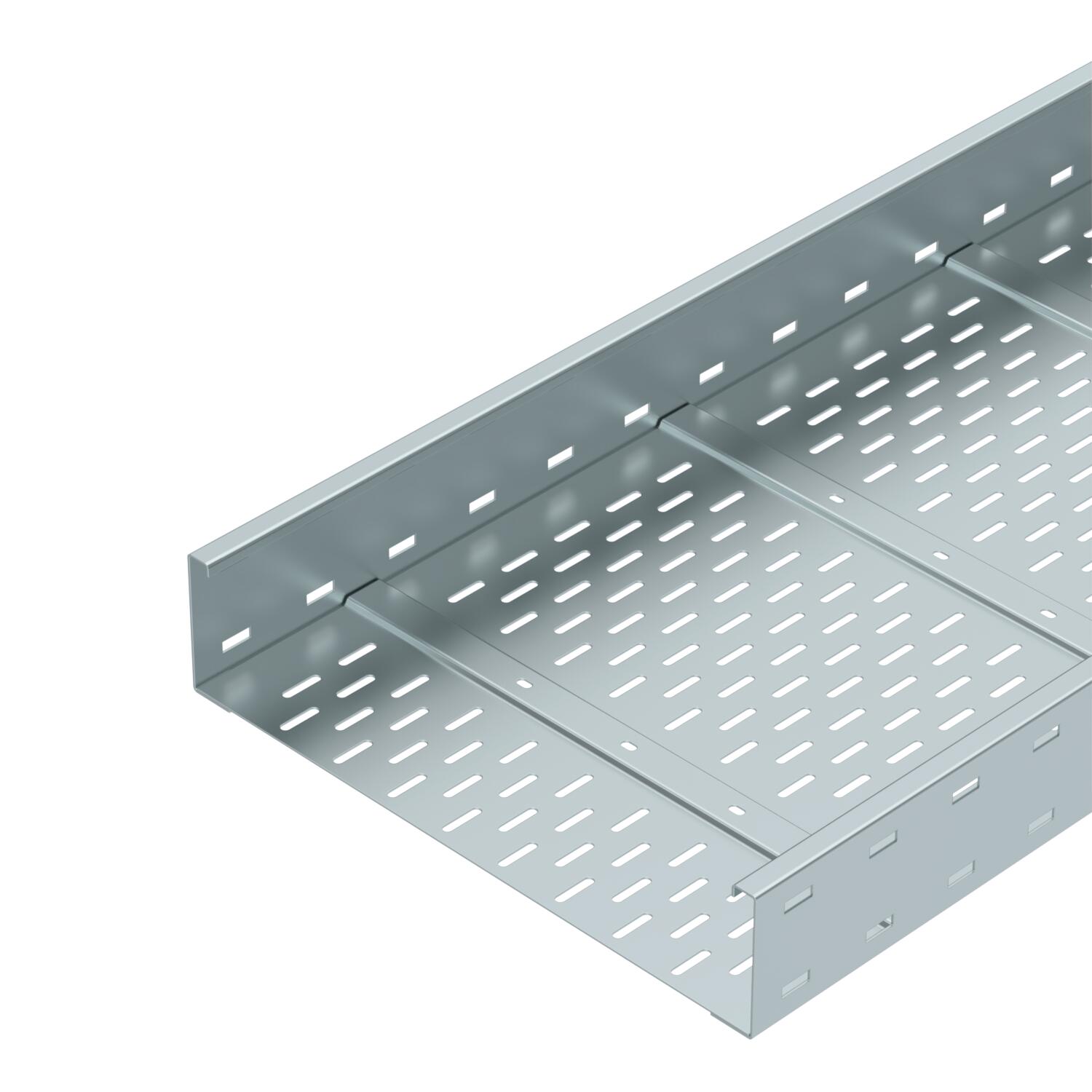

Kabelski kanal za daljše razpone WKSG 110 FS

Št. art. 6098123 | EAN 4012196351619

Št. art. / Tip

Ohranitev delovanja naprav	ne

Dolžina	6000 mm

Širina

Debelina pločevine	2 mm

Opis izdelka

Opis izdelka

Sistem kabelskih kanalov za daljše razpone, perforiran, z višino stranice 110 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Vzdolžne spojke tipa WRVL 110 je treba naročiti posebej.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	2 mm
Dimenzija	110x500x6000
Dimenzije	500 x 110
Izvedba spojke	brez spojke
Izvedba za daljše razpone	da
Korisni presjek	511 cm²
Korisni presjek	51100 mm²
Material	Jeklo

Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Stranska perforacija	da
Uporabna dolžina	6000 mm
Vrsta spojke sistema kabelskih nosilcev	privito
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

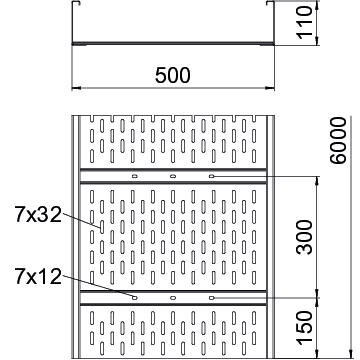

Dimenzije

Dolžina	6000 mm
Mera B	500 mm
Mera H	10 mm

Mera L	6000 mm
Širina	500 mm
Višina	110 mm

Opterećenja

Razmik nosilcev 3,0 m	2,9 kN/m
Razmik nosilcev 3,5 m	2,43 kN/m
Razmik nosilcev 4,0 m	2 kN/m
Razmik nosilcev 4,5 m	1,72 kN/m

Razmik nosilcev 5,0 m	1,5 kN/m
Razmik nosilcev 6,0 m	1 kN/m
Razmik nosilcev 7,0 m	0,7 kN/m
Razmik nosilcev 8,0 m	0,4 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	24,7534 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	24,7534 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, wide span cable tray, type WKSG 110

Vsi tipi

Vsi tipi

Tip	Ohranitev delovanja naprav	Dolžina	Širina	Debelina pločevine	Št. art.	Količina	Min. prodajna enota
WKSG 120 FS	ne	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	ne	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	ne	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	ne	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	ne	6000 mm	600 mm	2 mm	6098127	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka FS	WRVL 110 FS	6091164	Kos	2 Kos
Kotne spojke FS	WRWVK 110 FS	6091377	Kos	2 Kos
Kotne spojke, navpične FS	WRWVV 110 FS	6091379	Kos	2 Kos
Ojačitveni element FS	SSLB 500 FS	7070225	Kos	20 Kos
Zglobna spojka FS	WRGV 110 FS	6091318	Kos	2 Kos
90-stopinjski lok 110 FS	WRB 90 150 FS	6098316	Kos	1 Kos
Kotni priključni element 110 FS	WEAS 110 FS	6098475	Kos	1 Kos
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
