Kabelski kanal SKS-Magic 60 FT 3050 | 100 | 60 | 1,5 | ne | cink | Jeklo | vroče pocinkano

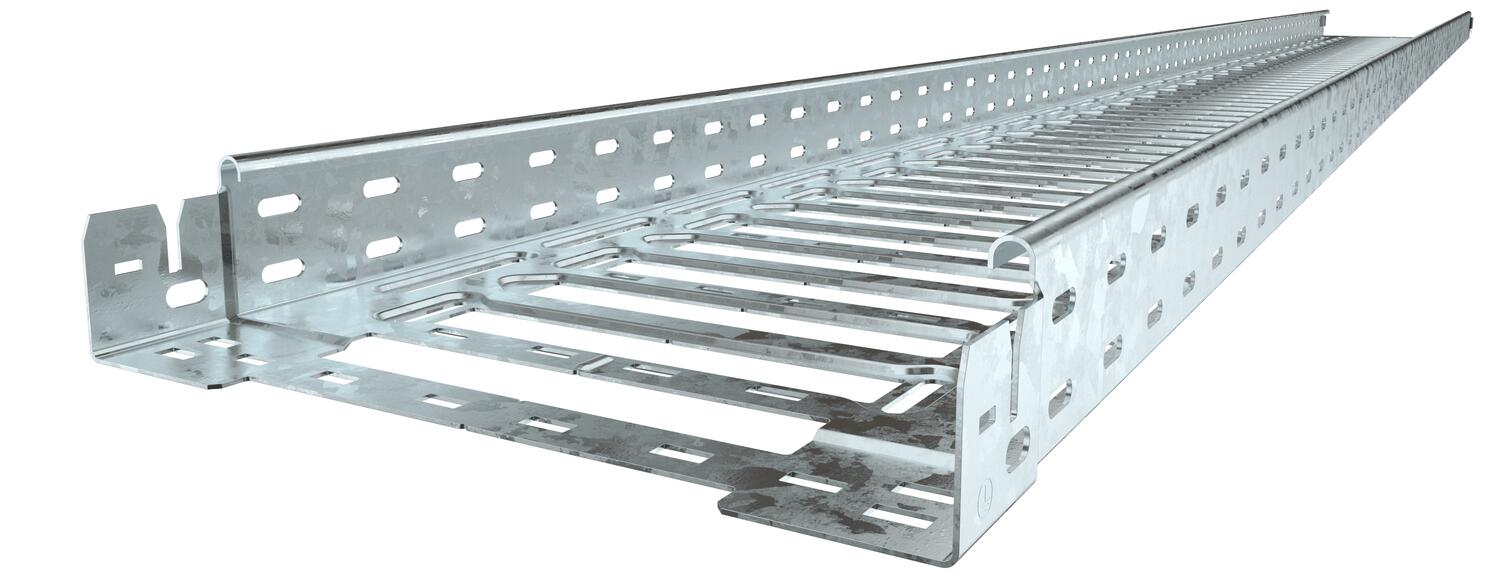

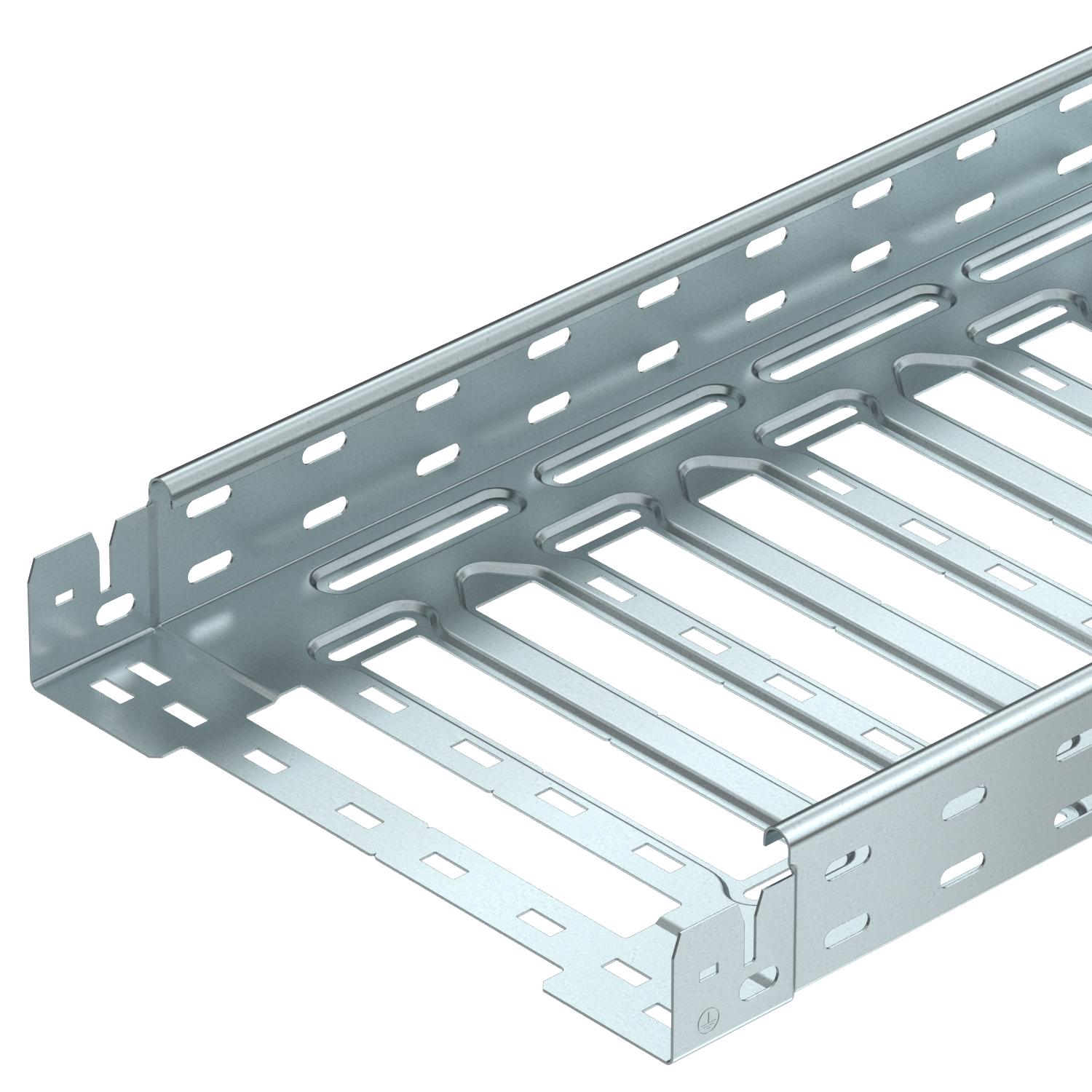

Kabelski kanal SKS-Magic 60 FT

Št. art. 6059473 | EAN 4012195832607

Št. art. / Tip

Dolžina	3050 mm

Širina

Višina	60 mm

Debelina pločevine	1,5 mm

Ohranitev delovanja naprav	ne

Barva	cink

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

Kabelski kanal z integriranim sistemom za hitro pritrditev. Uporabna dolžina kabelskega kanala znaša 3000 mm.
Kabelski kanal ima neprekinjeno perforacijo stranic 7 x 20 mm za instalacijo dodatnih povezovalnih in montažnih elementov.
Od širine kabelskega kanala 200 mm naprej s 30-odstotnim deležem lukenj, po direktivi VdS 2092 primeren za uporabo pod škropilniki.

Neprekinjena izenačitev potenciala je zagotovljena brez dodatnih komponent.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	1,5 mm
Dimenzija	60x100x3050
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	5800 mm²
Korisni presjek	58 cm²
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne

Ohranitev delovanja naprav	ne
Površina	vroče pocinkano
S pokrovom	ne
Stranska perforacija	da
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev
Vzorec perforacije NATO	ne
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

Dimenzije

Dolžina	3050 mm
Mera B	100 mm
Mera L	30 mm

Mera y	62 mm
Širina	100 mm
Višina	60 mm

Opterećenja

Razmik nosilcev 1,5 m	3 kN/m
Razmik nosilcev 2,0 m	2,25 kN/m

Razmik nosilcev 2,5 m	1,58 kN/m
Razmik nosilcev 3,0 m	1 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,3251 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	6,3251 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, cable tray, type SKSM 60

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Debelina pločevine	Ohranitev delovanja naprav	Barva	Material	Površina	Št. art.	Količina	Min. prodajna enota
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	ne	cink	Jeklo	vroče pocinkano	6059473	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	ne	cink	Jeklo	vroče pocinkano	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	ne	cink	Jeklo	vroče pocinkano	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	ne	cink	Jeklo	vroče pocinkano	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	ne	cink	Jeklo	vroče pocinkano	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	ne	cink	Jeklo	vroče pocinkano	6059485	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
45-stopinjski lok 60 FT	RB 45 610 FT	6036130	Kos	1 Kos
90-stopinjski lok 60 FT	RB 90 610 FT	6036590	Kos	1 Kos
Lok s prilagodljivim kotom 60 FT	RB W 610 FT	6037120	Kos	1 Kos
Priključni razdelilni element 60 FT	RAA 610 FT	6042211	Kos	1 Kos
T-element 60 FT	RT 610 FT	6038130	Kos	1 Kos
Križni element 60 FT	RK 610 FT	7027411	Kos	1 Kos
Pokrov z vrtljivim zapahom DD	DRL 100 DD	6052703	m	3 m
Pregrada 60 DD	TSG 60 DD	6062327	m	3 m
90-stopinjski kot Magic 60 FT	RBM 90 610 FT	6041150	Kos	1 Kos
Lok, variabilen, Magic 60 FT	RBMV 610 FT	6040500	Kos	1 Kos
