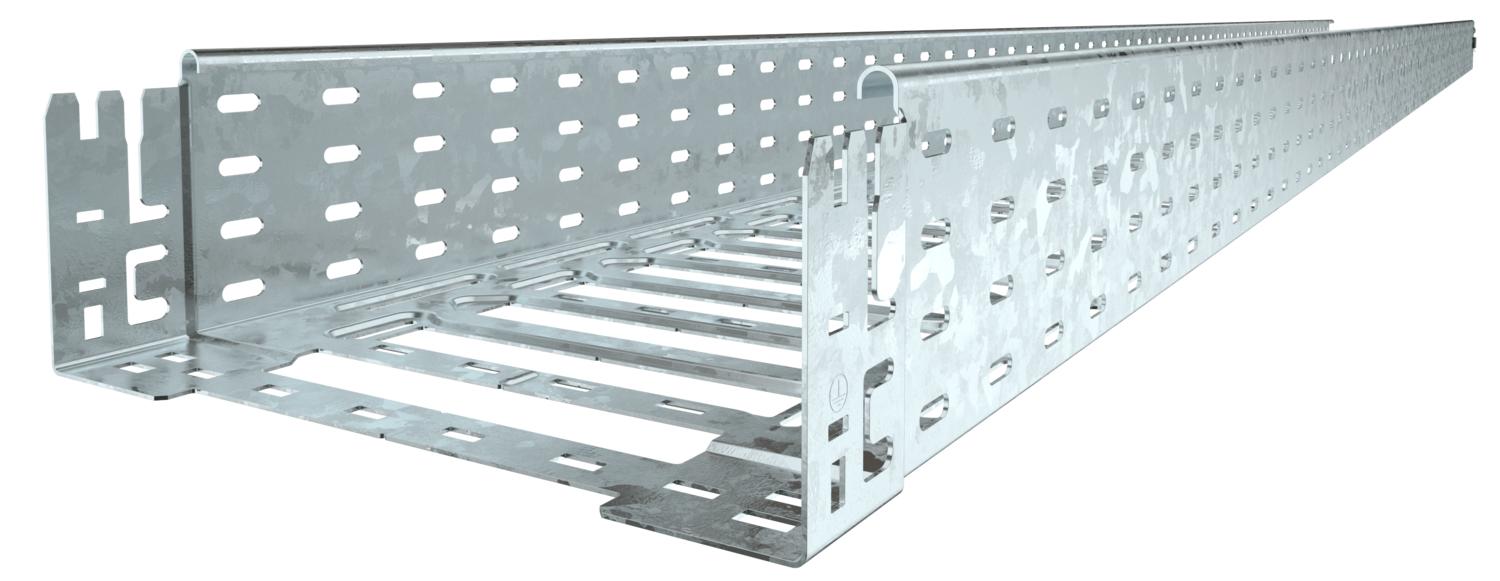

Kabelski kanal SKS-Magic 110 FT
Št. art. 6059641 | EAN 4012195829683
- Opis izdelka
-
Opis izdelkaCable tray with integrated quick fastening system. The usable length of the cable tray is 3,000 mm.
The cable tray has continuous side perforations of 7 x 20 mm for the installation of additional connection and mounting components.
From a cable tray width of 200 mm with 30% hole surface, suitable for use under sprinkler systems according to VdS guideline 2092.
Continuous equipotential bonding is guaranteed without additional components.
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Debelina pločevine 1,5 mm Dimenzija 110x500x3050 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Korisni presjek 54800 mm² Korisni presjek 548 cm² Material Jeklo Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano S pokrovom ne Stranska perforacija da Vrsta preizkusa obremenitve po IEC 61537 Tip II Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev Vstavek za škropilno napravo da Vzorec perforacije NATO ne Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB Zaščita pred elektromagnetnim sevanjem s pokrovom 50 dB Dimenzije
Dolžina 3050 mm Mera B 500 mm Mera L 380 mm Mera x 396 mm Mera y 462 mm Širina 500 mm Višina 110 mm Opterećenja
Razmik nosilcev 1,5 m 3 kN/m Razmik nosilcev 2,0 m 2,34 kN/m Razmik nosilcev 2,5 m 1,74 kN/m Razmik nosilcev 3,0 m 1,2 kN/m Razmik nosilcev 3,5 m 0,72 kN/m Razmik nosilcev 4,0 m 0,3 kN/m CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 18,5349 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 18,5349 kg CO2e / 1 Meter Tehnični podatki
Load diagram, cable tray, type SKSM 110
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Cover with turn buckle FT
DRL 500 FT 6051448 3 m
45-stopinjski lok 110 FT
RB 45 150 FT 6036338 1 Kos
90-stopinjski lok 110 FT
RB 90 150 FT 6036840 1 Kos
Priključni razdelilni element 110 FT
RAA 150 FT 6042261 1 Kos
T-element 110 FT
RT 150 FT 6038330 1 Kos
Pokrov z vrtljivim zapahom DD
DRL 500 DD 6052718 3 m
Pregrada 110 DD
TSG 110 DD 6062335 3 m - Prenosi
-
