Kabelski kanal RKS-Magic® 60 FT 3050 | 300 | 60 | 1 | da | cink | Jeklo | vroče pocinkano

Kabelski kanal RKS-Magic® 60 FT

Št. art. 6047655 | EAN 4012195903949

Št. art. / Tip

Dolžina	3050 mm

Širina

Višina	60 mm

Debelina pločevine	1 mm

Ohranitev delovanja naprav

Barva	cink

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

Kabelski kanal z integriranim sistemom za hitro pritrditev. Uporabna dolžina kabelskega kanala znaša 3000 mm.
Kabelski kanal ima neprekinjeno perforacijo stranic 7 x 20 mm za instalacijo dodatnih povezovalnih in montažnih elementov.
Perforacija za neposredno obešalno pritrditev z navojnimi palicami ima premer 11 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Neprekinjena izenačitev potenciala je zagotovljena brez dodatnih komponent.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	1 mm
Debelina pločevine	0,03 in
Dimenzija	60x300x3050
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	17800 mm²
Korisni presjek	178 cm²
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	da

Površina	vroče pocinkano
Požarna zaščita	Ohranjevanje funkcij za kabelsko-specifično nosilno konstrukcijo
S pokrovom	ne
Stranska perforacija	da
Uporabna dolžina	3000 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev
Vzorec perforacije NATO	ne
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB
Zaščitna pločevina dna	1,00

Dimenzije

Dolžina	3050 mm
Dolžina	10 ft
Mera B	300 mm
Mera t	100 mm
Mera x	200 mm

Mera y	250 mm
Širina	12 in
Širina	300 mm
Višina	2 in
Višina	60 mm

Opterećenja

Razmik nosilcev 1,0 m	1,2 kN/m
Razmik nosilcev 1,5 m	0,9 kN/m
Razmik nosilcev 2,0 m	0,6 kN/m

Razmik nosilcev 2,5 m	0,4 kN/m
Razred obremenitve NEMA	8AA

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,2335 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	8,2335 kg CO2e / 1 Meter

Tehnični podatki

Diagram obremenitve kabelskega kanala tipa RKSM 60

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Debelina pločevine	Ohranitev delovanja naprav	Barva	Material	Površina	Št. art.	Količina	Min. prodajna enota
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	da	cink	Jeklo	vroče pocinkano	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	da	cink	Jeklo	vroče pocinkano	6047631	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ne	cink	Jeklo	vroče pocinkano	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	da	cink	Jeklo	vroče pocinkano	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	da	cink	Jeklo	vroče pocinkano	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	da	cink	Jeklo	vroče pocinkano	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ne	cink	Jeklo	vroče pocinkano	6047720	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Cover with turn buckle FT	DRL 300 FT	6051383	m	3 m

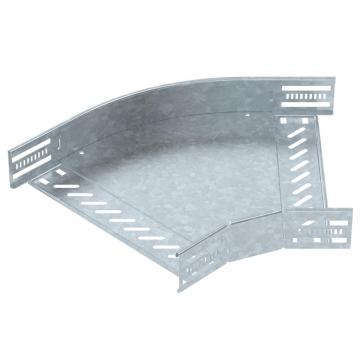

45-stopinjski lok 60 FT	RB 45 630 FT	6036136	Kos	1 Kos

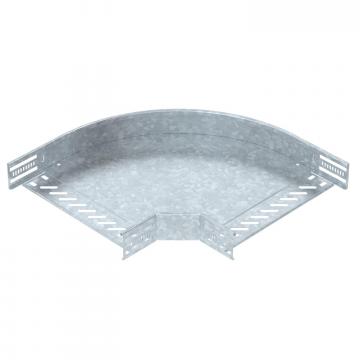

90-stopinjski lok 60 FT	RB 90 630 FT	6036596	Kos	1 Kos

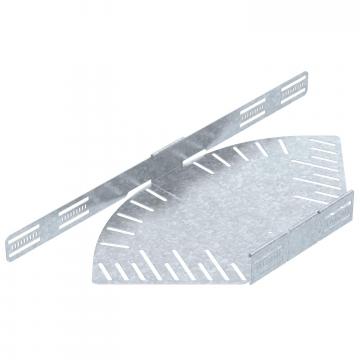

Lok s prilagodljivim kotom 60 FT	RB W 630 FT	6037126	Kos	1 Kos

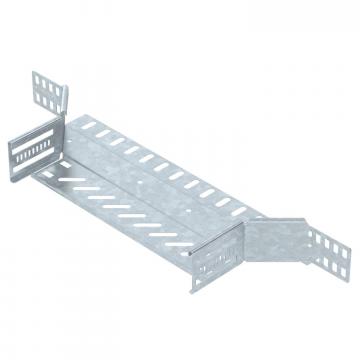

Priključni razdelilni element 60 FT	RAA 630 FT	6042217	Kos	1 Kos

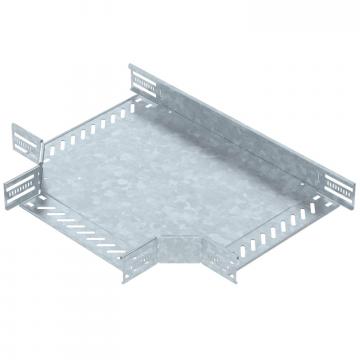

T-element 60 FT	RT 630 FT	6038136	Kos	1 Kos

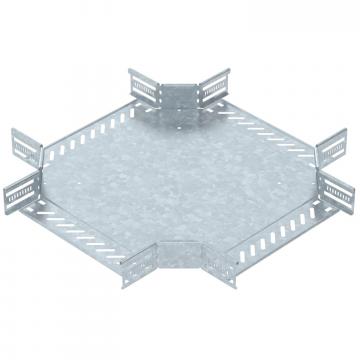

Križni element 60 FT	RK 630 FT	7027415	Kos	1 Kos
Pokrov z vrtljivim zapahom DD	DRL 300 DD	6052712	m	3 m
Pregrada 60 DD	TSG 60 DD	6062327	m	3 m

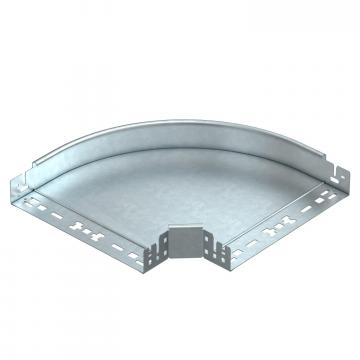

90-stopinjski kot Magic 60 FT	RBM 90 630 FT	6041156	Kos	1 Kos
