Kabelski kanal RKS-Magic® 60 FS 3050 | 100 | 60 | 0,75 | da | cink | Jeklo | neprekinjeno cinkano v ognju

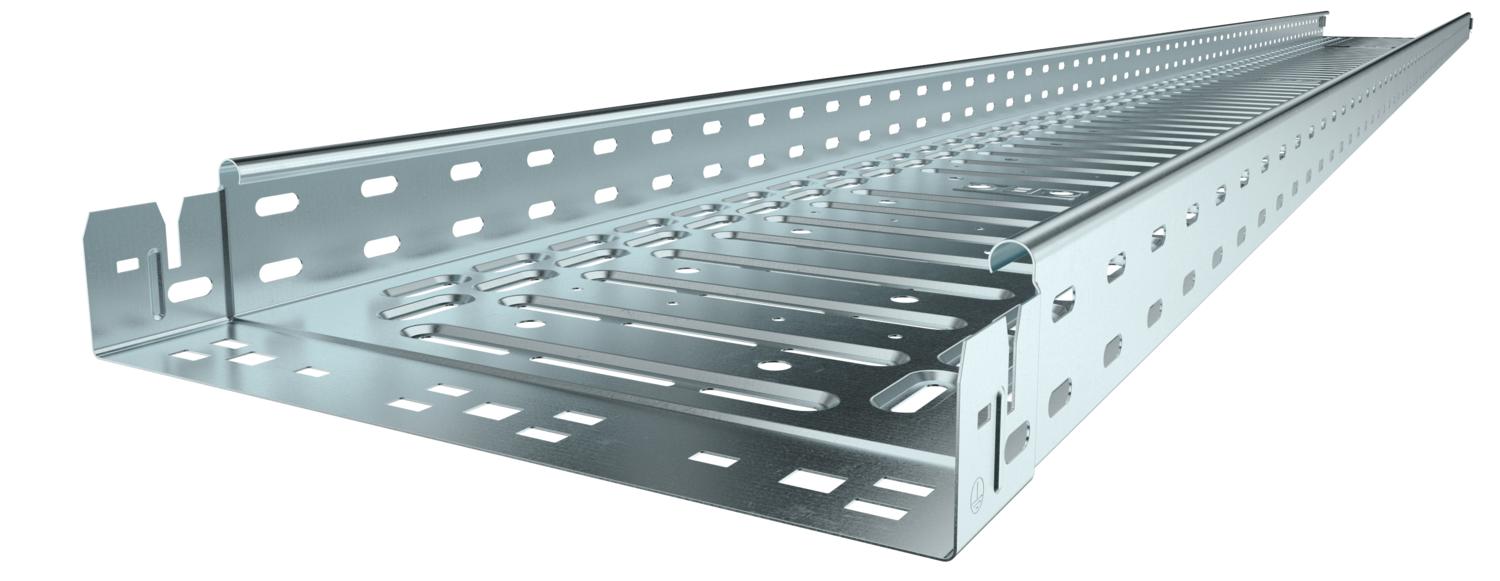

Kabelski kanal RKS-Magic® 60 FS

Name: Kabelski kanal RKS-Magic® 60 FS
Brand: OBO Bettermann
SKU: 6047611

Št. art. 6047611 | EAN 4012195390879

Št. art. / Tip

Dolžina	3050 mm

Širina

Višina	60 mm

Debelina pločevine

Ohranitev delovanja naprav

Barva	cink

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

Kabelski kanal z integriranim sistemom za hitro pritrditev. Uporabna dolžina kabelskega kanala znaša 3000 mm.
Kabelski kanal ima neprekinjeno perforacijo stranic 7 x 20 mm za instalacijo dodatnih povezovalnih in montažnih elementov.
Perforacija za neposredno obešalno pritrditev z navojnimi palicami ima premer 11 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 20 dB, s pokrovom 50 dB.

Neprekinjena izenačitev potenciala je zagotovljena brez dodatnih komponent.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	0,75 mm
Debelina pločevine	0,03 in
Dimenzija	60x100x3050
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	5800 mm²
Korisni presjek	58 cm²
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	da

Površina	neprekinjeno cinkano v ognju
Požarna zaščita	Ohranjevanje funkcij za kabelsko-specifično nosilno konstrukcijo, Vstavek za protipožarne strope
S pokrovom	ne
Stranska perforacija	da
Uporabna dolžina	3000 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev
Vzorec perforacije NATO	ne
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB
Zaščitna pločevina dna	1

Dimenzije

Dolžina	10 ft
Dolžina	3050 mm
Mera B	100 mm
Mera y	50 mm

Širina	100 mm
Širina	4 in
Višina	2 in
Višina	60 mm

Opterećenja

Razmik nosilcev 1,0 m	1,2 kN/m
Razmik nosilcev 1,5 m	0,9 kN/m
Razmik nosilcev 2,0 m	0,6 kN/m

Razmik nosilcev 2,5 m	0,4 kN/m
Razred obremenitve NEMA	8AA

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	3,1844 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	3,1844 kg CO2e / 1 Meter

Tehnični podatki

Diagram obremenitve kabelskega kanala tipa RKSM 60

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Debelina pločevine	Ohranitev delovanja naprav	Barva	Material	Površina	Št. art.	Količina	Min. prodajna enota
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	da	cink	Jeklo	neprekinjeno cinkano v ognju	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	da	cink	Jeklo	neprekinjeno cinkano v ognju	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	da	cink	Jeklo	neprekinjeno cinkano v ognju	6047638	m	3 m

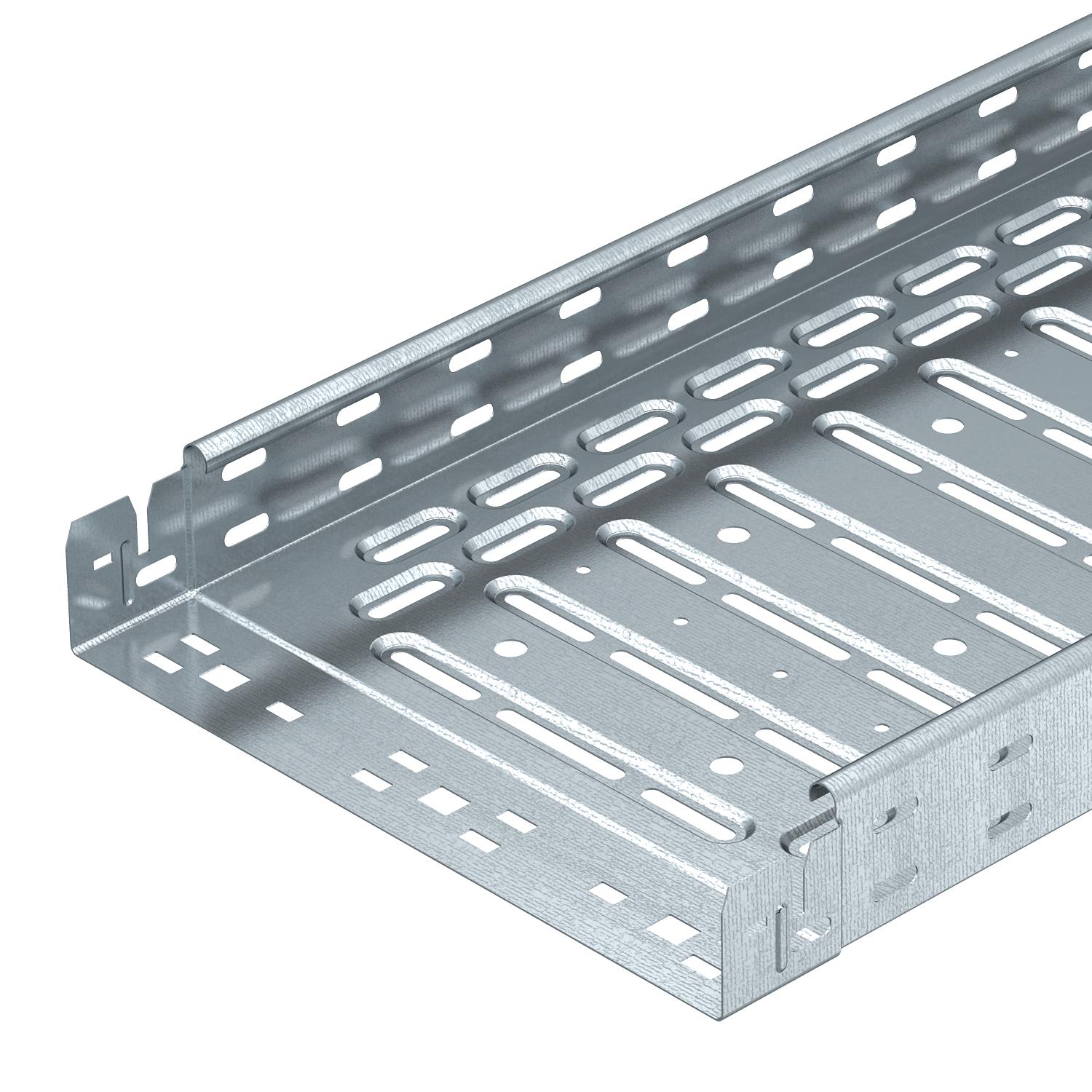

RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	da	cink	Jeklo	neprekinjeno cinkano v ognju	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	da	cink	Jeklo	neprekinjeno cinkano v ognju	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6047735	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota

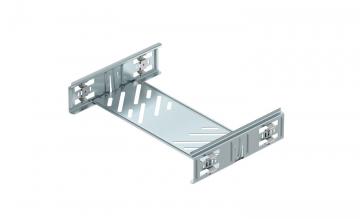

Magic® FS straight connector set	KTSMV 610 FS	6068914	Kos	1 Kos

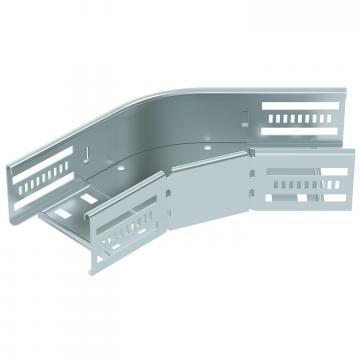

45-stopinjski lok 60 FS	RB 45 610 FS	6036100	Kos	1 Kos

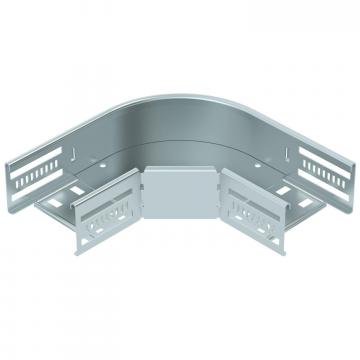

90-stopinjski lok 60 FS	RB 90 610 FS	6036560	Kos	1 Kos

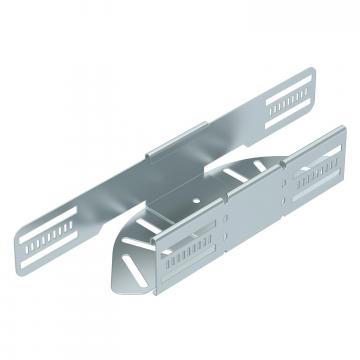

Lok s prilagodljivim kotom 60 FS	RB W 610 FS	6037100	Kos	1 Kos

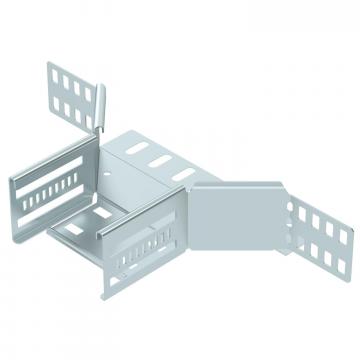

Priključni razdelilni element 60 FS	RAA 610 FS	6042111	Kos	1 Kos

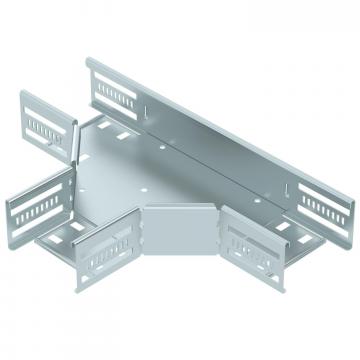

T-element 60 FS	RT 610 FS	6038100	Kos	1 Kos

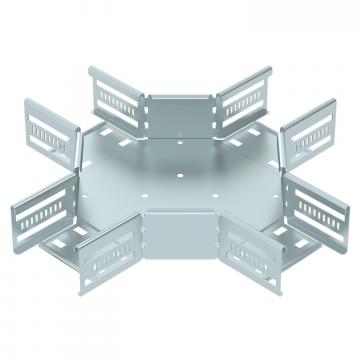

Križni element 60 FS	RK 610 FS	7027311	Kos	1 Kos

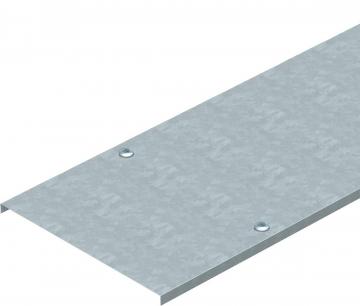

Pokrov z vrtljivim zapahom FS	DRL 100 FS	6052096	m	3 m

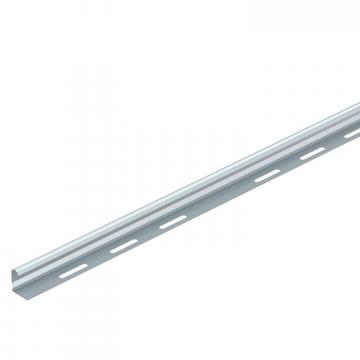

Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
