Kabelski kanal MKS-Magic® 110 FT 3050 | 300 | 110 | 1 | ne | cink | Jeklo | vroče pocinkano

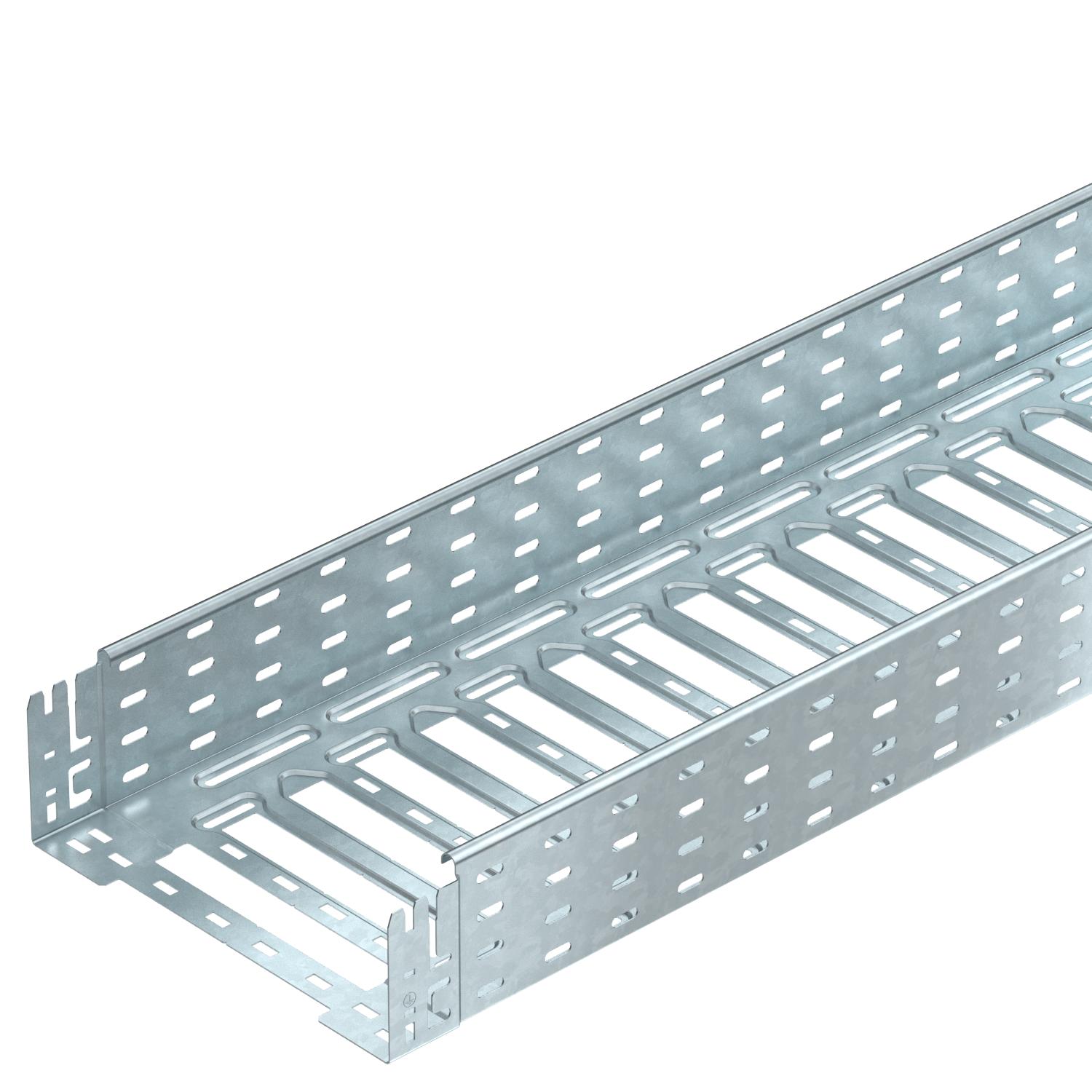

Kabelski kanal MKS-Magic® 110 FT

Št. art. 6059179 | EAN 4012195831068

Št. art. / Tip

Dolžina	3050 mm

Širina

Višina	110 mm

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Barva	cink

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

Cable tray with integrated quick fastening system. The usable length of the cable tray is 3,000 mm.

The cable tray has continuous side perforations of 7 x 20 mm for the installation of additional connection and mounting components.

From a cable tray width of 200 mm with 30% hole surface, suitable for use under sprinkler systems according to VdS guideline 2092.

Continuous equipotential bonding is guaranteed without additional components.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	1 mm
Dimenzija	110x300x3050
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	328 cm²
Korisni presjek	32800 mm²
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	vroče pocinkano
S pokrovom	ne
Stranska perforacija	da
Uporabna dolžina	3000 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev
Vstavek za škropilno napravo	da
Vzorec perforacije NATO	ne
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

Dimenzije

Dolžina	3050 mm
Mera B	300 mm
Mera L	180 mm
Mera x	196 mm

Mera y	262 mm
Širina	300 mm
Višina	110 mm

Opterećenja

Razmik nosilcev 1,5 m	1,8 kN/m
Razmik nosilcev 2,0 m	1,3 kN/m

Razmik nosilcev 2,5 m	0,93 kN/m
Razmik nosilcev 3,0 m	0,7 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	9,6953 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	9,6953 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, cable tray, type MKSM 110

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Debelina pločevine	Ohranitev delovanja naprav	Barva	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	ne	cink	Jeklo	vroče pocinkano	6059173	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	ne	cink	Jeklo	vroče pocinkano	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	ne	cink	Jeklo	vroče pocinkano	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	ne	cink	Jeklo	vroče pocinkano	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	ne	cink	Jeklo	vroče pocinkano	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	ne	cink	Jeklo	vroče pocinkano	6059185	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Cover with turn buckle FT	DRL 300 FT	6051383	m	3 m
Priključni razdelilni element 110 FT	RAA 130 FT	6042257	Kos	1 Kos
T-element 110 FT	RT 130 FT	6038326	Kos	1 Kos
Pokrov z vrtljivim zapahom DD	DRL 300 DD	6052712	m	3 m
Pregrada 110 DD	TSG 110 DD	6062335	m	3 m

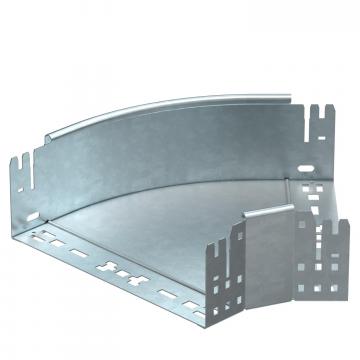

45° Magic bend 110 FT	RBM 45 130 FT	6041784	Kos	1 Kos

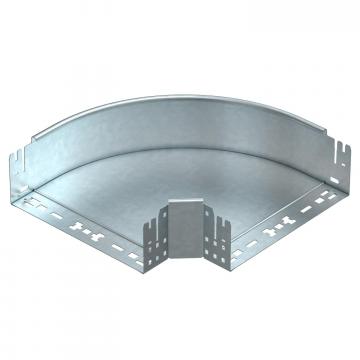

90-stopinjski kot Magic 110 FT	RBM 90 130 FT	6041864	Kos	1 Kos
