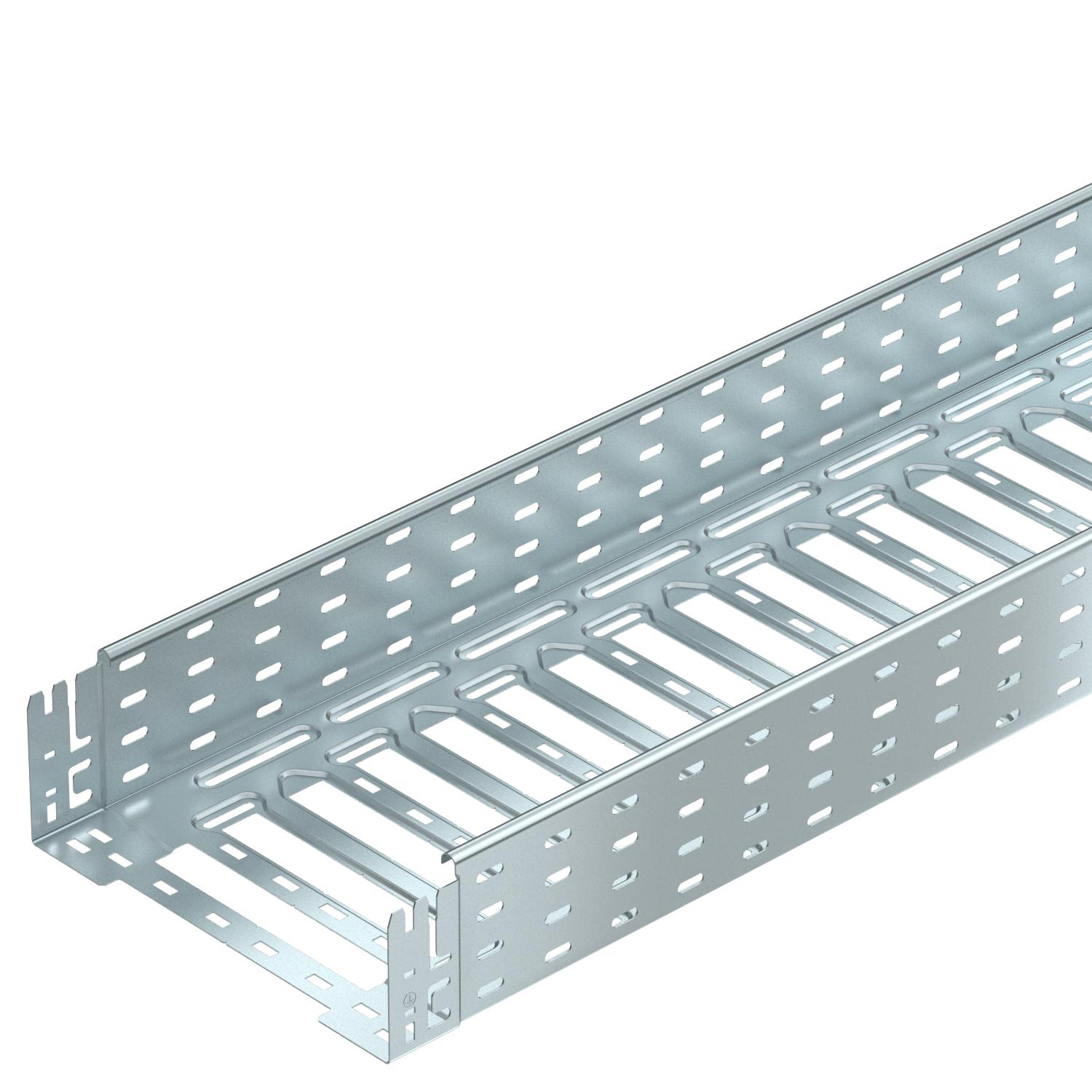

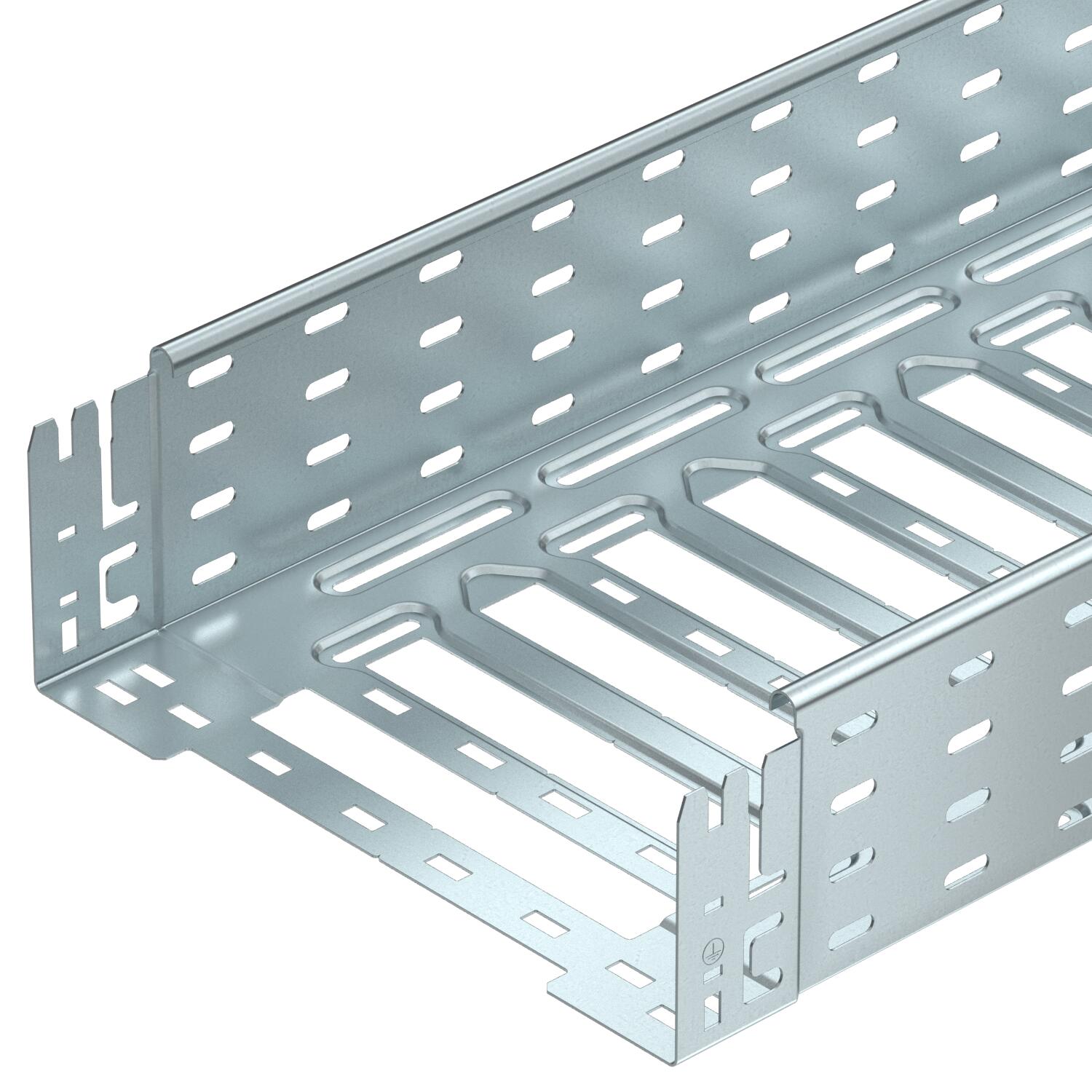

Kabelski kanal MKS-Magic® 110 FS 3050 | 300 | 110 | 1 | ne | cink | Jeklo | neprekinjeno cinkano v ognju

Kabelski kanal MKS-Magic® 110 FS

Št. art. 6059162 | EAN 4012195830948

Št. art. / Tip	6059162 / MKSM 130 FS

Dolžina	3050 mm

Širina	300 mm

Višina	110 mm

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Barva	cink

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

Cable tray with integrated quick fastening system. The usable length of the cable tray is 3,000 mm.

The cable tray has continuous side perforations of 7 x 20 mm for the installation of additional connection and mounting components.

Continuous equipotential bonding is guaranteed without additional components.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina pločevine	1 mm
Dimenzija	110x300x3050
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	32800 mm²
Korisni presjek	328 cm²
Material	Jeklo
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	neprekinjeno cinkano v ognju
S pokrovom	ne
Stranska perforacija	da
Uporabna dolžina	3000 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev
Vstavek za škropilno napravo	da
Vzorec perforacije NATO	ne
Zaščita pred elektromagnetnim sevanjem brez pokrova	20 dB
Zaščita pred elektromagnetnim sevanjem s pokrovom	50 dB

Dimenzije

Dolžina	3050 mm
Mera B	300 mm
Mera L	180 mm
Mera x	196 mm

Mera y	262 mm
Širina	300 mm
Višina	110 mm

Opterećenja

Razmik nosilcev 1,5 m	1,8 kN/m
Razmik nosilcev 2,0 m	1,3 kN/m
Razmik nosilcev 2,5 m	0,93 kN/m

Razmik nosilcev 3,0 m	0,7 kN/m
Razred obremenitve NEMA	8A

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	9,7698 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	9,7698 kg CO2e / 1 Meter

Tehnični podatki

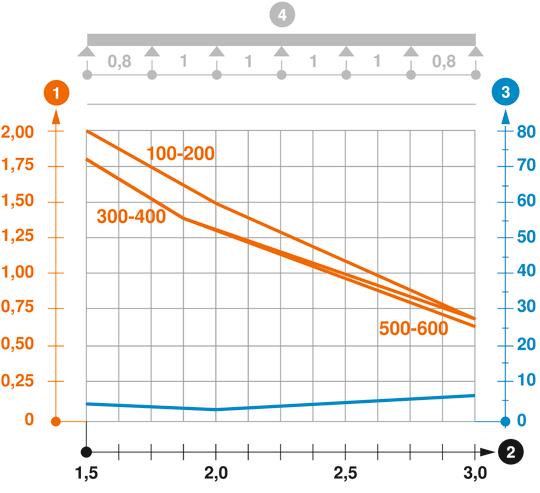

Load diagram, cable tray, type MKSM 110

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Debelina pločevine	Ohranitev delovanja naprav	Barva	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	ne	cink	Jeklo	neprekinjeno cinkano v ognju	6059162	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
45-stopinjski lok 110 FS	RB 45 130 FS	6036304	Kos	1 Kos
90-stopinjski lok 110 FS	RB 90 130 FS	6036806	Kos	1 Kos
Priključni razdelilni element 110 FS	RAA 130 FS	6042157	Kos	1 Kos
T-element 110 FS	RT 130 FS	6038306	Kos	1 Kos
Križni element 110 FS	RK 130 FS	7027355	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 300 FS	6052304	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m

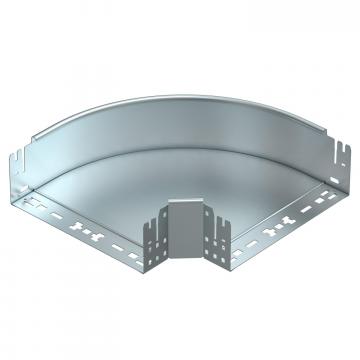

90-stopinjski kot Magic 110 FS	RBM 90 130 FS	6041844	Kos	1 Kos
