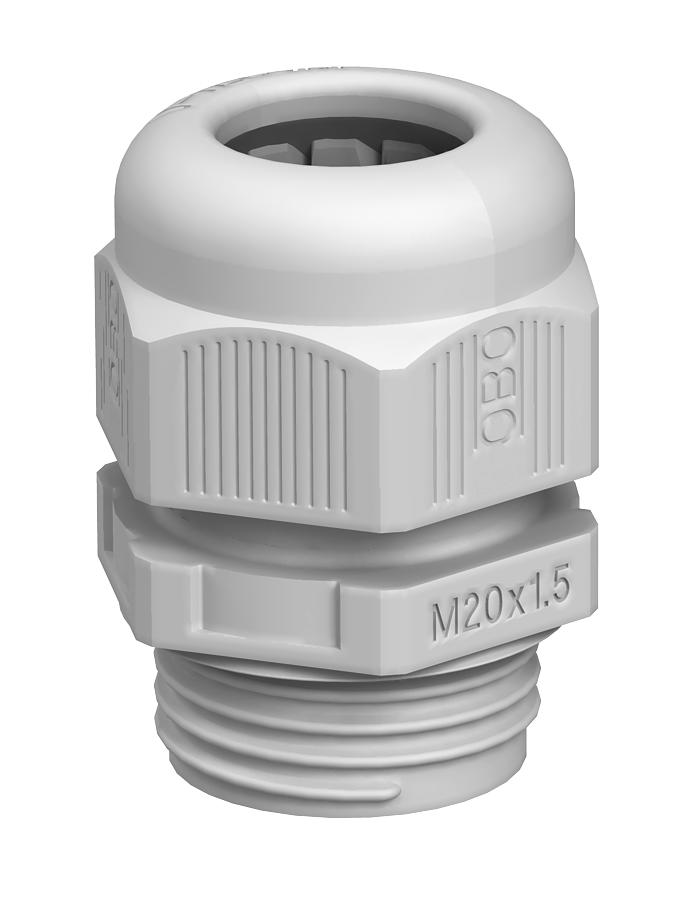

Kabelska uvodnica s krovno matico, metrični navoj, srebrno siva
Št. art. 2022857 | EAN 4012195533115
- Opis izdelka
-
Opis izdelkaNajhitrejši in najenostavnejši način doseganja razbremenitve natega in tesnjenja s kabelskimi uvodnicami na kabelskih razdelilnih dozah: zanesljive kabelske uvodnice V-TEC VM podjetja OBO. Z integrirano tesnilno izboklino in posebno tehniko lamel OBO je dosežen razred zaščite IP68. Razbremenitev natega in tesnjenje sta preizkušena po standardu DIN EN 62444.
Priključni navoji so metrični ali PG in s tem udobno univerzalno uporabni. Ko je instalacija enkrat pritrjena, drži večno: optimalna prilagoditev navoja z ustrezno strmino zagotavlja dolgoročno odpornost proti vibracijam.
Uporaba: od zasebnih stanovanjskih stavb s kabelskimi razdelilnimi dozami do industrijske uporabe v razdelilnih dozah.
Temperaturno područje primjene: od -20° C do +65° C
-
- Tehnični podatki
-
Tehnični podatki
Barva srebrnosiva; RAL 7001 Brez halogenov da Deljiv vijačni spoj ne Dimenzija M63 Dolžina navoja 12 mm Izvedba ravno Maks. temperaturno območje uporabe 65 °C Material poliamid Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve da Navoj M63 x 1,5 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 63 Nestabilen navor 15 Nm ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ojačan s steklenimi vlakni ne S protimatico ne Serija proizvodov V-TEC VM Šestkotnik – kotna mera 75 mm Skladen z ROHS da Strmina navoja 1,5 mm Tesnilno območje D maks. 48 mm Tesnilno območje D min. 36 mm Tip navoja metrično Udarna trdnost ne Večkratni tesnilni vložek ne Velikost ključa 67 Vrsta tesnila Tesnilni obroč Vrsta zaščite IP68 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne Dimenzije

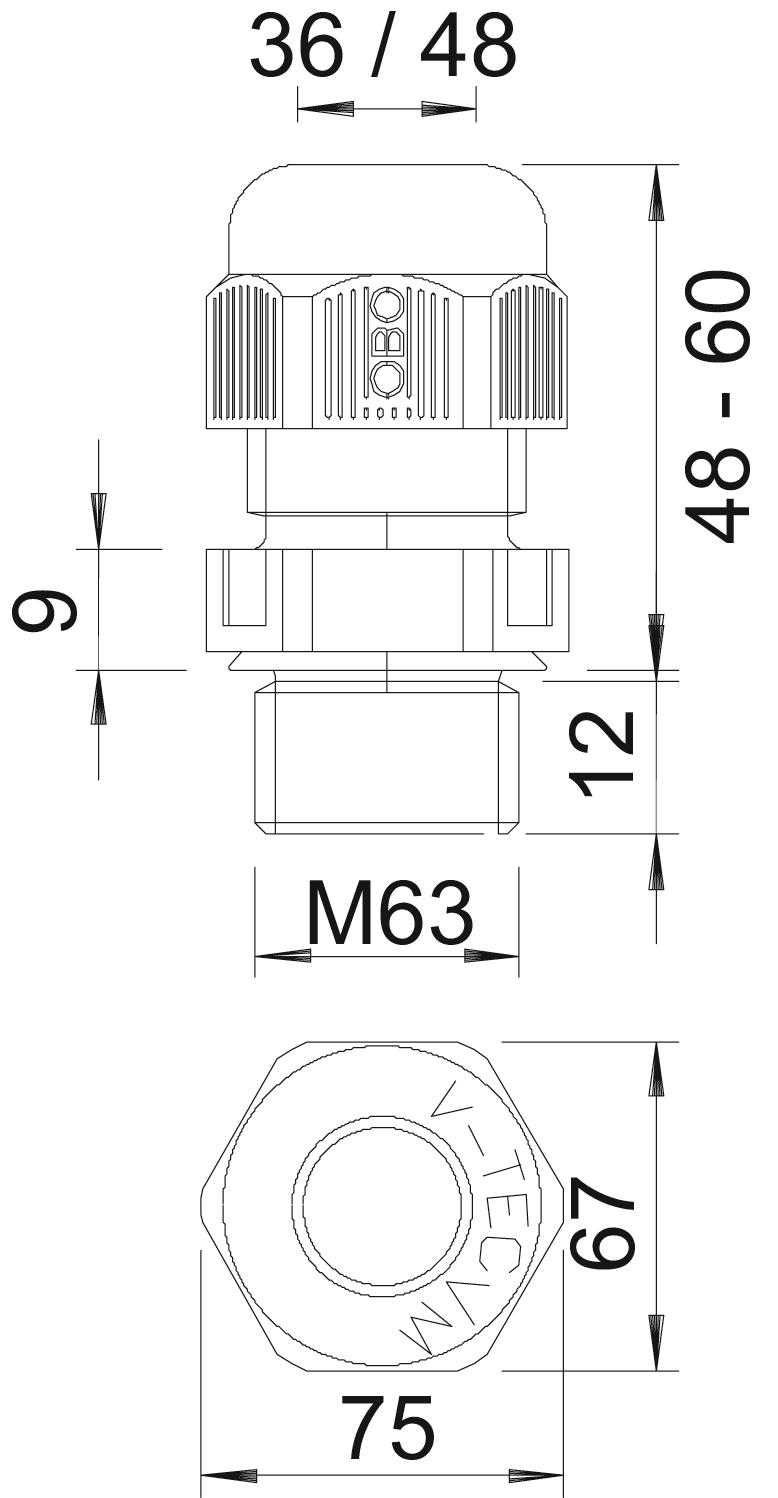

Mera e 75 mm Mera L maks. 60 mm Mera L min. 48 mm Mera L1 12 mm Mera L2 9 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,4135 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 0,4135 kg CO2e / 1 Kos - Vsi tipi
-
Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Protimatica, metrični navoj, srebrno siva
116 M63 SGR PA 2048825 25 Kos - Prenosi
-
