Kabelska lestev LG 60, 6 m VS FT 6000 | 500 | 1,5 | ne | Jeklo | vroče pocinkano

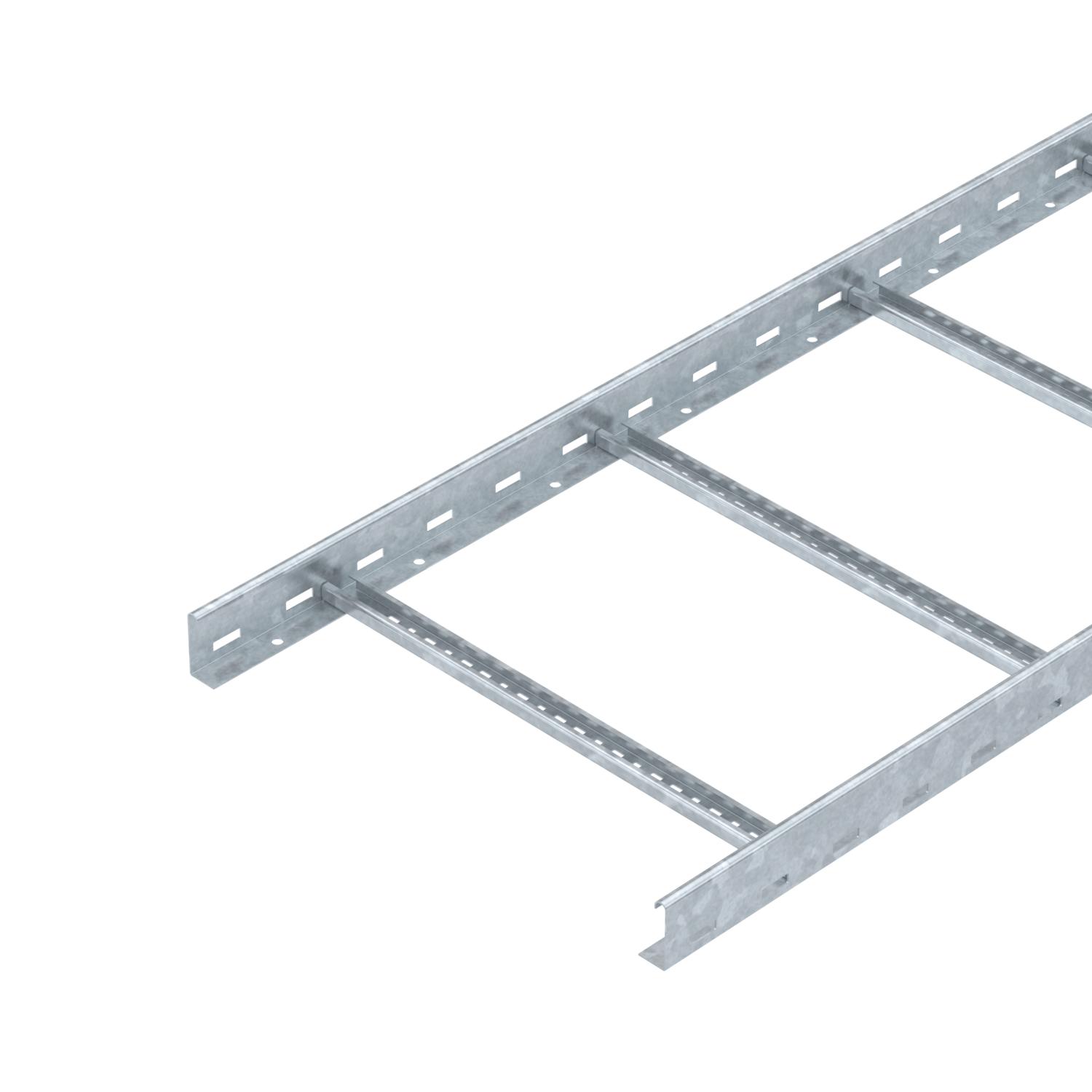

Kabelska lestev LG 60, 6 m VS FT

Št. art. 6208659 | EAN 4012195064374

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

Cable ladder with perforated side rail of side height 60 mm with riveted C profile frames, open in an upwards direction (VS version).
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

The cable ladder is shipped folded up.

You can find the appropriate clamp clip of type 2056 in the Ladder systems section.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	1,5 mm

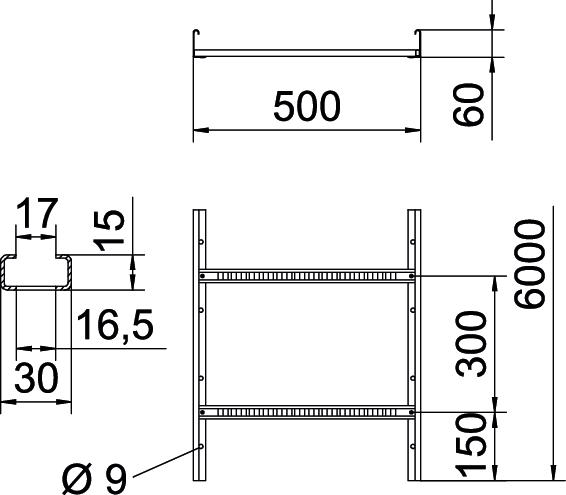

Dimenzija	60x500x6000
Dimenzije	60x500x6000
Dolžina	6000 mm
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	248 cm²
Korisni presjek	24800 mm²
Material	Jeklo
Mera B	500 mm
Nerjavno jeklo, luženo	ne
Odtis CO2 (GWP) od zibelke do vrat	7,8759 kg CO2e / 1 Meter
Ohranitev delovanja naprav	ne

Površina	vroče pocinkano
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	3,1 kN/m
Razmik nosilcev 2,0 m	2,25 kN/m
Razmik nosilcev 2,5 m	1,5 kN/m
Razmik nosilcev 3,0 m	1,1 kN/m
Razmik nosilcev 3,5 m	0,75 kN/m
Razmik nosilcev 4,0 m	0,45 kN/m
Razmik nosilcev 4,5 m	0,3 kN/m
Razmik nosilcev 5,0 m	0,15 kN/m
Širina	500 mm
Stranska perforacija	da
Velikost reže prečke	16,50
Višina	60 mm

Tehnični podatki

Load diagram, cable ladder, type LG 60 VS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	da	Jeklo	vroče pocinkano	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	da	Jeklo	vroče pocinkano	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	da	Jeklo	vroče pocinkano	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6208661	m	6 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Cover with turn buckle FT	DRL 500 FT	6051448	m	3 m

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pritrdilna spojka za pritrditev ločilne pregrade A2	KS KL A2	6062284	Kos	30 Kos
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Vzdolžna spojka FT	LVG 60 FT	6208843	Kos	10 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par

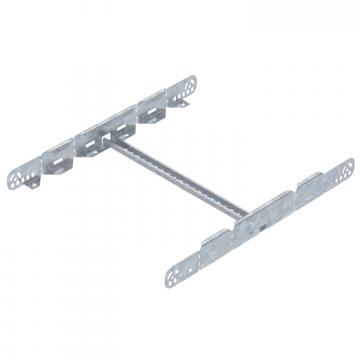

Večfunkcijska spojka FT	LMFV 650 FT	6225736	Kos	1 Kos
