Kabelska lestev LG 60, 3 m VS FS 3000 | 200 | 1,5 | da | Jeklo | neprekinjeno cinkano v ognju

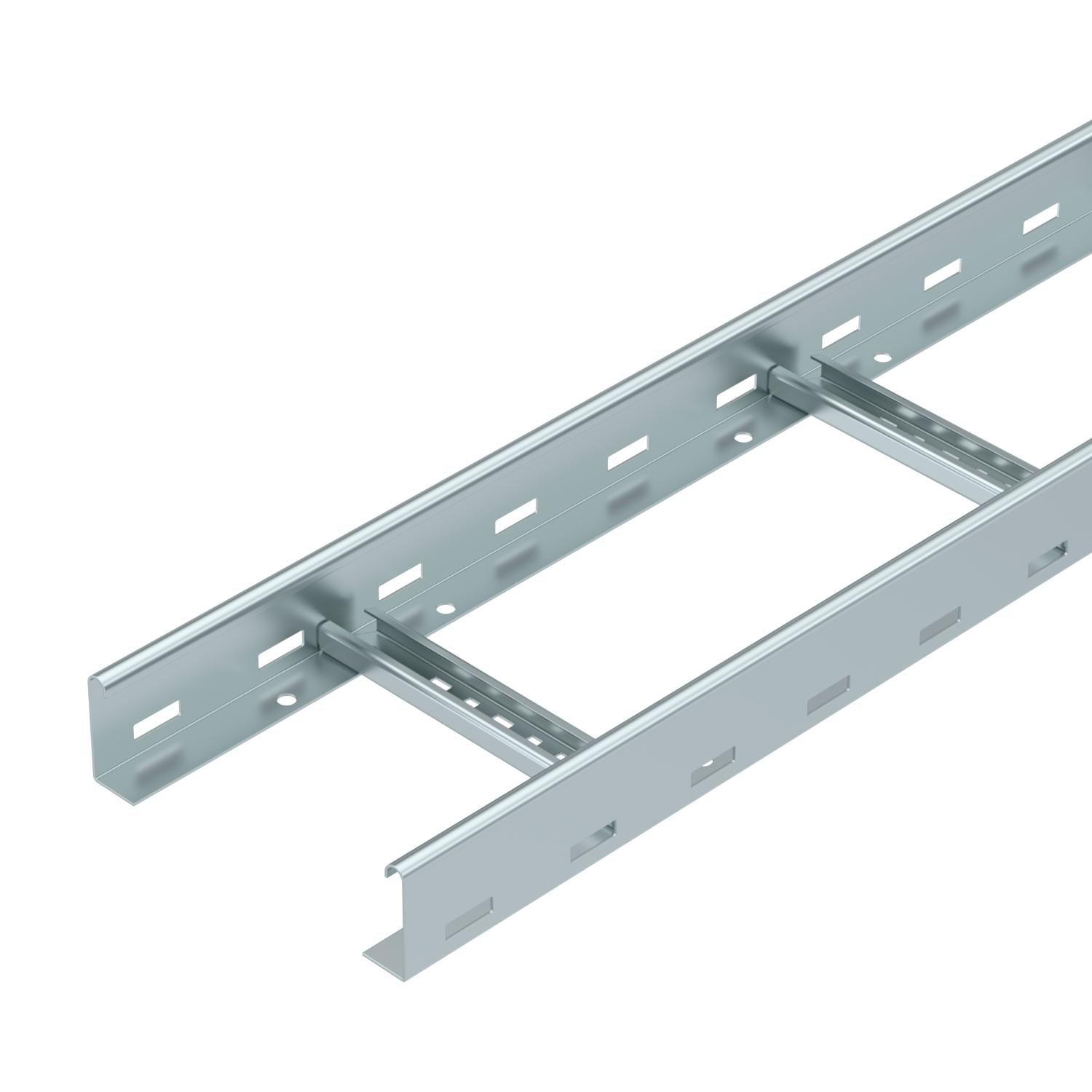

Kabelska lestev LG 60, 3 m VS FS

Name: Kabelska lestev LG 60, 3 m VS FS
Brand: OBO Bettermann
SKU: 6208538

Št. art. 6208538 | EAN 4012195064022

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

Kabelske lestve s perforiranim stranskim prečnikom z višino stranice 60 mm in zakovičenimi, navzgor odprtimi prečkami iz C-profila (izvedba VS).
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.
Druge širine so na voljo po povpraševanju.

Kabelske lestve se dostavijo v zloženi izvedbi.

Kable je mogoče montirati z ustrezno vezno objemko tipa 2056.

Kabelske lestve s širinami 200 mm do 400 mm so dovoljene tudi za navpično montažo kot vertikalna lestev v sistemih z ohranjanjem električnih funkcij po standardu DIN 4102, 12. del. Kable je mogoče montirati z vezno objemko tipa 2056 M, ki je odobrena za ohranjanje funkcij.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	1,5 mm
Dimenzija	60x200x3000
Dimenzije	60x200x3000
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	98 cm²
Korisni presjek	9800 mm²

Material	Jeklo
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	da
Površina	neprekinjeno cinkano v ognju
Požarna zaščita	Ohranjevanje funkcij za standardno nosilno konstrukcijo
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Stranska perforacija	da

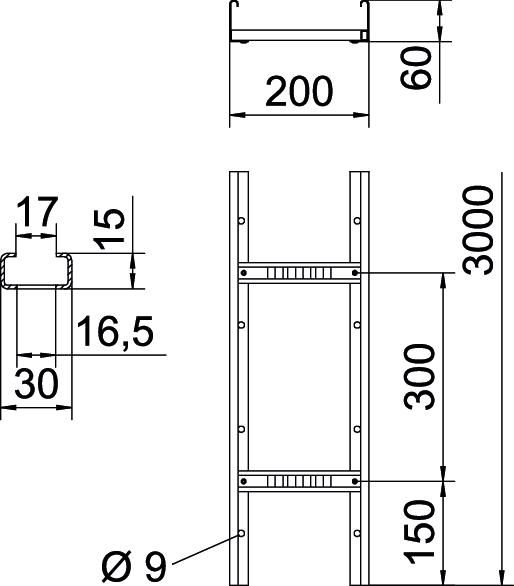

Dimenzije

Dolžina	3000 mm
Mera B	200 mm
Širina	200 mm

Velikost reže prečke	16,50
Višina	60 mm

Opterećenja

Razmik nosilcev 1,5 m	3,1 kN/m
Razmik nosilcev 2,0 m	2,25 kN/m
Razmik nosilcev 2,5 m	1,5 kN/m
Razmik nosilcev 3,0 m	1,1 kN/m

Razmik nosilcev 3,5 m	0,75 kN/m
Razmik nosilcev 4,0 m	0,45 kN/m
Razmik nosilcev 4,5 m	0,3 kN/m
Razmik nosilcev 5,0 m	0,15 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,3963 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	6,3963 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, cable ladder, type LG 60 VS

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	da	Jeklo	neprekinjeno cinkano v ognju	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6208550	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov z vrtljivim zapahom FS	DRL 200 FS	6052207	m	3 m
Vzdolžna spojka FS	LVG 60 FS	6208840	Kos	10 Kos

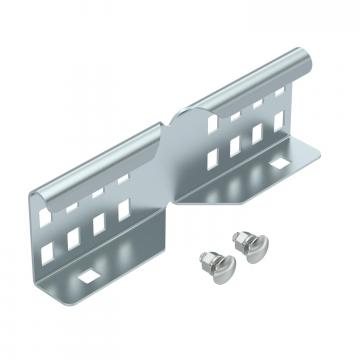

Kotne spojke FS	LWVG 60 FS	6208895	Kos	10 Kos
Zglobna spojka FS	LGVG 60 FS	6208941	Kos	10 Kos
Večfunkcijska spojka FS	LMFV 620 FS	6225710	Kos	1 Kos
90-stopinjski lok 60 FS	LB 90 620 R3 FS	6225042	Kos	1 Kos

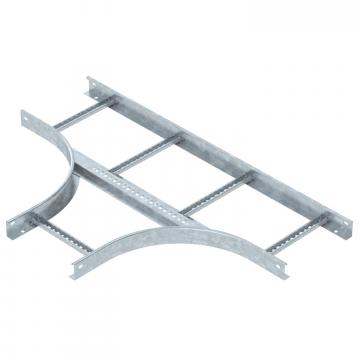

T-element 60 FS	LT 620 R3 FS	6225210	Kos	1 Kos

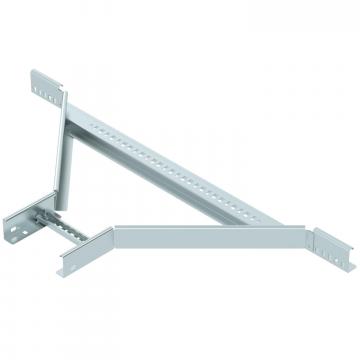

Priključni razdelilni element 60 FS	LAA 620 R3 FS	6225850	Kos	1 Kos

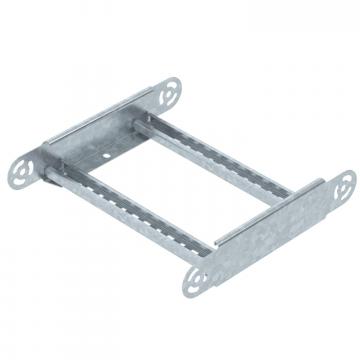

Element zglobnega kolena 60 FS	LGBE 620 FS	6225450	Kos	1 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par

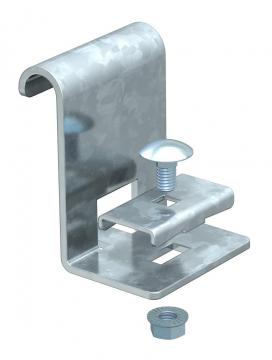

Priključni element FS	LAS 60 FS	6221351	Kos	10 Kos
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
