Kabelska lestev LG 110, 3 m VS FT 3000 | 300 | 1,5 | ne | Jeklo | vroče pocinkano

Kabelska lestev LG 110, 3 m VS FT

Št. art. 6216426 | EAN 4012195065227

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

Kabelska lestev s perforiranim stranskim prečnikom z višino stranice 110 mm in zakovičenimi, navzgor odprtimi prečkami iz C-profila.
Zaščita pred elektromagnetnim sevanjem brez pokrova 10 dB, s pokrovom 15 dB.

Kabelske lestve se dostavijo v zloženi izvedbi.

Ustrezno vezno objemko tipa 2056 najdete v sistemih odcepnih vertikalnih lestev.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	1,5 mm

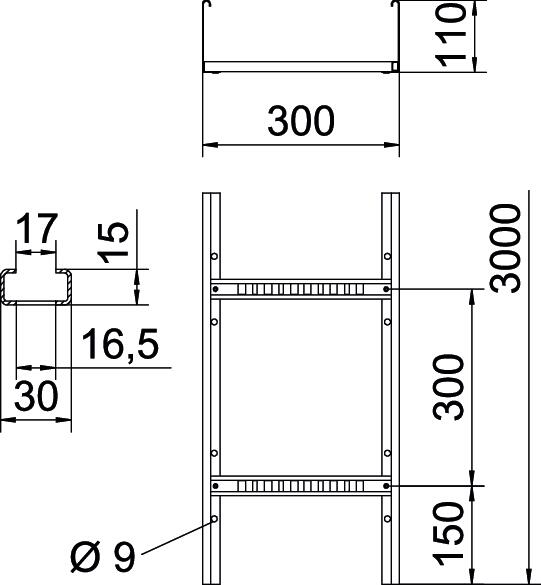

Dimenzija	110x300x3000
Dimenzije	110x300x3000
Dolžina	3000 mm
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	283 cm²
Korisni presjek	28300 mm²
Material	Jeklo
Mera B	300 mm
Nerjavno jeklo, luženo	ne
Odtis CO2 (GWP) od zibelke do vrat	9,2764 kg CO2e / 1 Meter
Ohranitev delovanja naprav	ne

Površina	vroče pocinkano
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 2,0 m	3,1 kN/m
Razmik nosilcev 2,5 m	2 kN/m
Razmik nosilcev 3,0 m	1,4 kN/m
Razmik nosilcev 3,5 m	0,9 kN/m
Razmik nosilcev 4,0 m	0,65 kN/m
Razmik nosilcev 4,5 m	0,55 kN/m
Razmik nosilcev 5,0 m	0,5 kN/m
Razmik nosilcev 6,0 m	0,15 kN/m
Širina	300 mm
Stranska perforacija	da
Velikost reže prečke	16,50
Višina	110 mm

Tehnični podatki

Load diagram, cable ladder, type LG 110 VS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	ne	Jeklo	vroče pocinkano	6216435	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Cover with turn buckle FT	DRL 300 FT	6051383	m	3 m
Vzdolžna spojka FT	LVG 110 FT	6216548	Kos	10 Kos
Zglobna spojka FT	LGVG 110 FT	6216653	Kos	10 Kos
90-stopinjski lok 110 FT	LB 90 1130 R3 FT	6225144	Kos	1 Kos

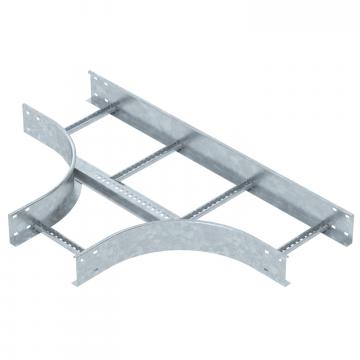

T-element 110 FT	LT 1130 R3 FT	6225312	Kos	1 Kos
Priključni razdelilni element 110 FT	LAA 1130 R3 FT	6225932	Kos	1 Kos
Element zglobnega kolena 110 FT	LGBE 1130 FT	6225512	Kos	1 Kos
Zaščitni pokrov	SKH 110 OR	6222553	Par	20 Par
Priključni element FT	LAS 110 FT	6221424	Kos	10 Kos
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
