Kabelska lestev LCIS 60, 3 m C30 FS 3000 | 500 | 1,5 | ne

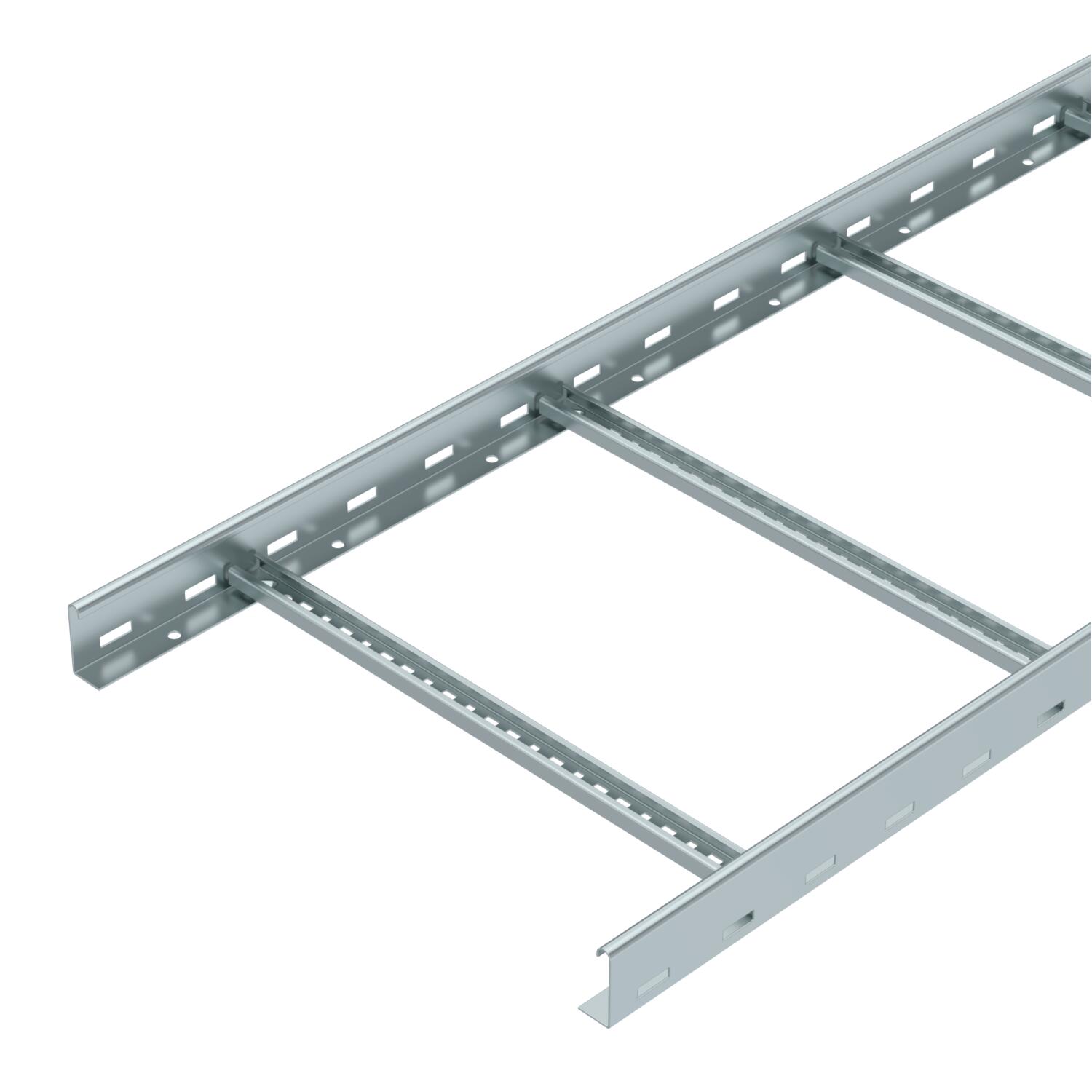

Kabelska lestev LCIS 60, 3 m C30 FS

Št. art. 6209616 | EAN 4012196487608

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina prečnika	1,5 mm

Ohranitev delovanja naprav	ne

Opis izdelka

Opis izdelka

Cable ladder with a 60 mm side height with welded C30 profile rungs which are open in an upwards direction. Rolled side rail for reinforcement and as edge protection. Fastening to the bracket takes place using hold-down clamps, type LKS 40. The slot dimension of the rung is 16.5 mm and the appropriate clamp clip is type BS-H....
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

Tehnični podatki

Tehnični podatki

Barva	cink
Debelina prečnika	1,5 mm
Dimenzija	60x500x3000
Izvedba prečk	Profil, perforiran
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	200 cm²
Korisni presjek	20000 mm²

Material	Jeklo
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Pritrditev prečke	zavarjeno
Razdalja prečk	300 mm
Stranska perforacija	da

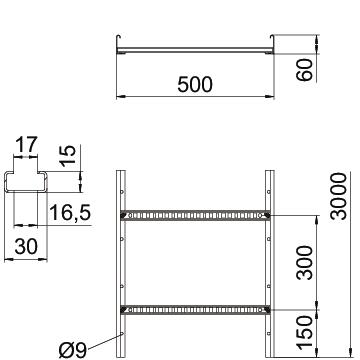

Dimenzije

Dolžina	3000 mm
Mera B	500 mm
Širina	500 mm

Velikost reže prečke	17,00
Višina	60 mm

Opterećenja

Razmik nosilcev 1,5 m	3,3 kN/m
Razmik nosilcev 2,0 m	2 kN/m
Razmik nosilcev 2,5 m	1,3 kN/m
Razmik nosilcev 3,0 m	1 kN/m

Razmik nosilcev 3,5 m	0,78 kN/m
Razmik nosilcev 4,0 m	0,4 kN/m
Razmik nosilcev 4,5 m	0,3 kN/m
Razmik nosilcev 5,0 m	0,2 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,141 kg CO₂e
Declared Unit (LCA)	Metres
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	8,141 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, cable ladder, type LCIS 60

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	ne	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	ne	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	ne	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	ne	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	ne	6209618	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Pokrov z vrtljivim zapahom FS	DRL 500 FS	6052509	m	3 m
Vzdolžna spojka FS	LVG 60 FS	6208840	Kos	10 Kos
Kotne spojke FS	LWVG 60 FS	6208895	Kos	10 Kos
Zglobna spojka FS	LGVG 60 FS	6208941	Kos	10 Kos
Večfunkcijska spojka FS	LMFV 650 FS	6225716	Kos	1 Kos

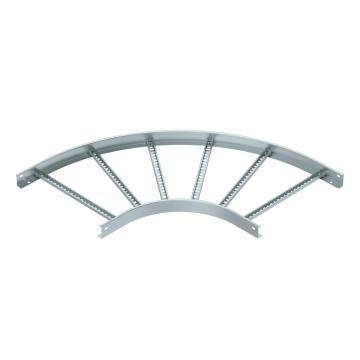

90-stopinjski lok 60 FS	LB 90 650 R3 FS	6225048	Kos	1 Kos
T-element 60 FS	LT 650 R3 FS	6225216	Kos	1 Kos
Priključni razdelilni element 60 FS	LAA 650 R3 FS	6225856	Kos	1 Kos
Element zglobnega kolena 60 FS	LGBE 650 FS	6225456	Kos	1 Kos
Zaščitni pokrov 60	SKH 60 OR	6222537	Par	40 Par
Priključni element FS	LAS 60 FS	6221351	Kos	10 Kos
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
