Heavy-duty cable tray SGR 105 G

Št. art. 6002614 | EAN 4012196397921

3000 mm
105 mm
6 mm
ne
Opis izdelka
Opis izdelka

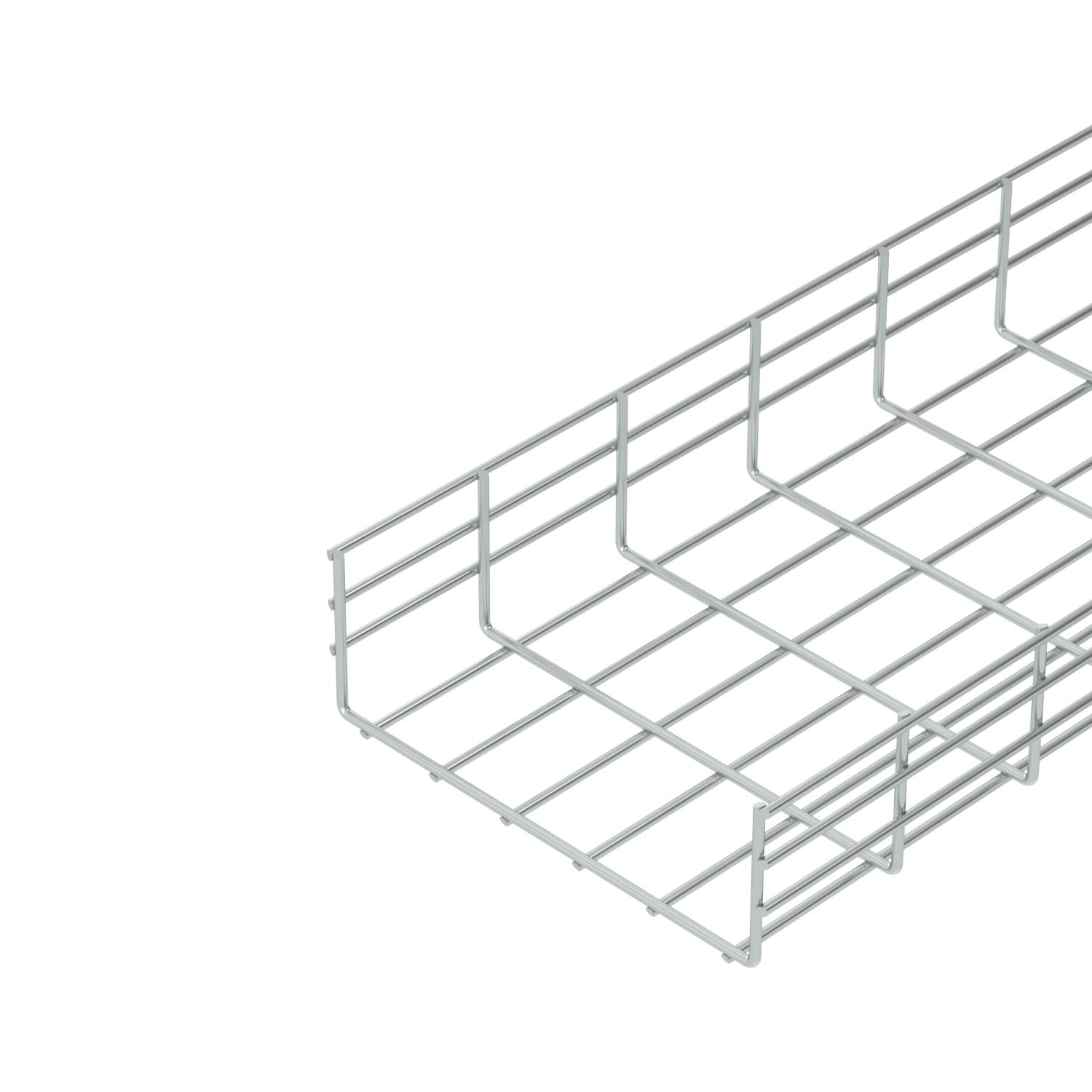

Mesh cable tray made of spot-welded steel wire of side height 105 mm.
Magnetic shield insulation without cover 15 dB, with cover 25 dB.

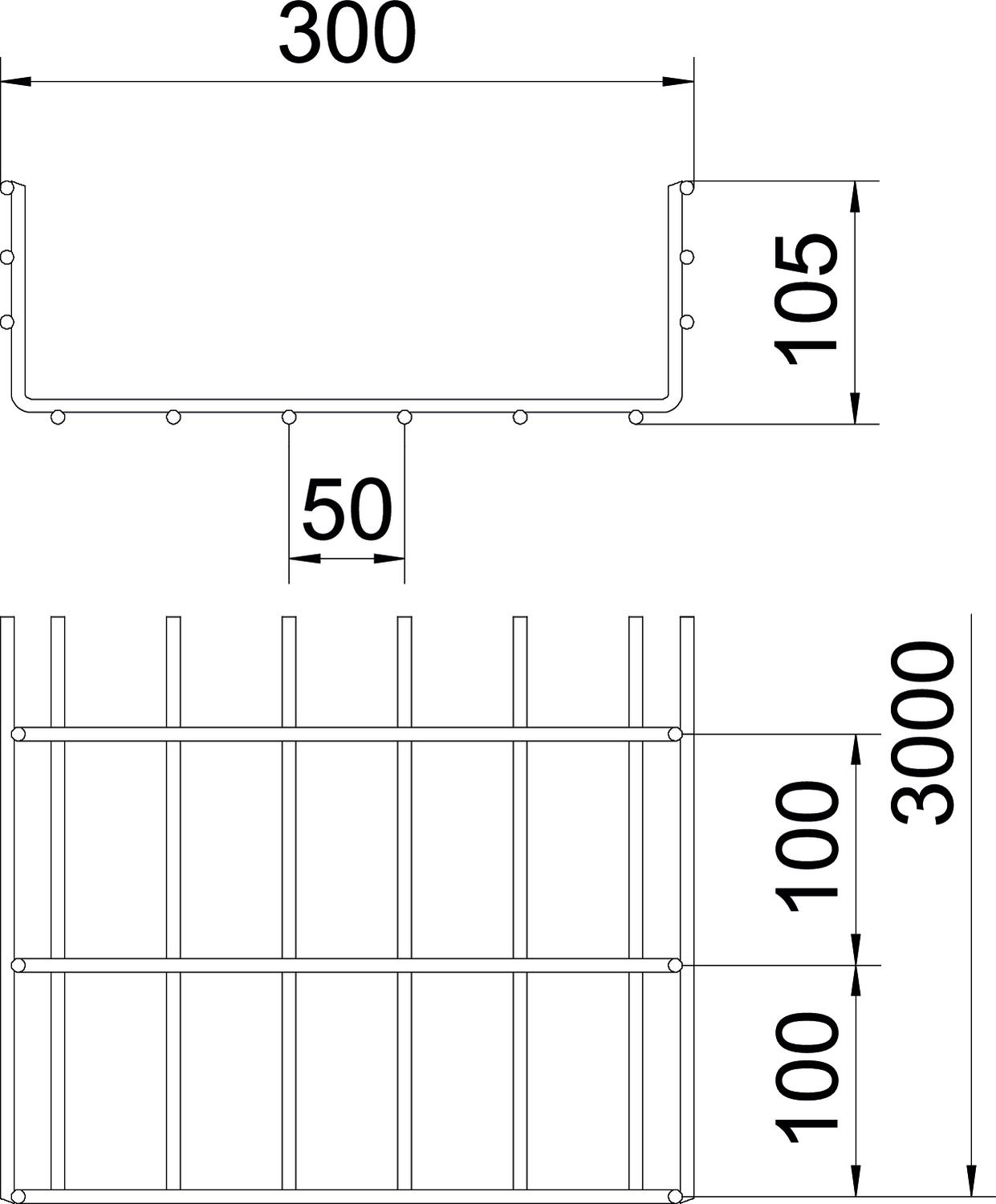

The grid dimension is 50 x 100 mm.

  • Magnetic shield insulation
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Mesh cable tray, slant height 105 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Tehnični podatki

Tehnični podatki

Barva cink
Dimenzija 105x300x3000
Integrirana ločilna pregrada brez
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 26800 mm²
Korisni presjek 268 cm²
Material Jeklo
Nerjavno jeklo, luženo ne
Oblika profila U-oblika
Ohranitev delovanja naprav ne
Površina galvansko cinkano
Premer žice 6 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito

Dimenzije

Dolžina 3000 mm
Mera B 300 mm
Širina 300 mm
Širina 11,81 in
Višina 105 mm
Višina 4,13 in

Opterećenja

Razmik nosilcev 1,0 m 3,1 kN/m
Razmik nosilcev 1,5 m 1,75 kN/m
Razmik nosilcev 2,0 m 1,15 kN/m
Razmik nosilcev 2,5 m 0,79 kN/m
Razmik nosilcev 3,0 m 0,6 kN/m
Razmik nosilcev 3,5 m 0,5 kN/m
Razmik nosilcev 4,0 m 0,4 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP) 6,9254 kg CO₂e
Declared Unit (LCA) Metres
Declared Unit Quantity (LCA) 1
Determination date of CO2 value 2025-05-21T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat 6,9254 kg CO2e / 1 Meter

Tehnični podatki

Diagram obremenitve mrežne police tipa SGR 105

Diagram obremenitve mrežne police tipa SGR 105
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
SGR 105 200 G 3000 mm 200 mm 105 mm 6 mm 175 cm² ne 6002612
3 m
SGR 105 300 G 3000 mm 300 mm 105 mm 6 mm 268 cm² ne 6002614
3 m
SGR 105 400 G 3000 mm 400 mm 105 mm 6 mm 363 cm² ne 6002616
3 m
SGR 105 500 G 3000 mm 500 mm 105 mm 6 mm 459 cm² ne 6002620
3 m
SGR 105 600 G 3000 mm 600 mm 105 mm 6 mm 554 cm² ne 6002622
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Spojka G Spojka G GUV 6 G 6016572
20 Kos
Pokrov, neperforiran FS Pokrov, neperforiran FS DRLU 300 FS 6052307
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pregrada 85 DD Pregrada 85 DD TSG 85 DD 6062331
3 m
Zaponka za pokrov, univerzalna A2 Zaponka za pokrov, univerzalna A2 DKU A2 6065600
20 Kos
Robna pločevina za kable FS Robna pločevina za kable FS KAB GR FS 6220139
10 Kos
Prenosi

Prenesi

Prenesi
Prenesi
Prenesi
Prenesi

Prenesi
Prenesi
Prenesi
Okoljska deklaracija proizvoda (EPD) SGR 105 300 G / 6002614 , 2.03MB , pdf
Prenesi

Dovoljenje za opremljanje z znaki UL-certifikat GR55.., GR105.., CGR , 0.33MB , pdf
Prenesi

Prenesi
Prenesi

SGR 105 300 G / 6002614
