Doza za naprave za votlo steno 47, dvojna 47 | | 68 | 20/25 mm | 12

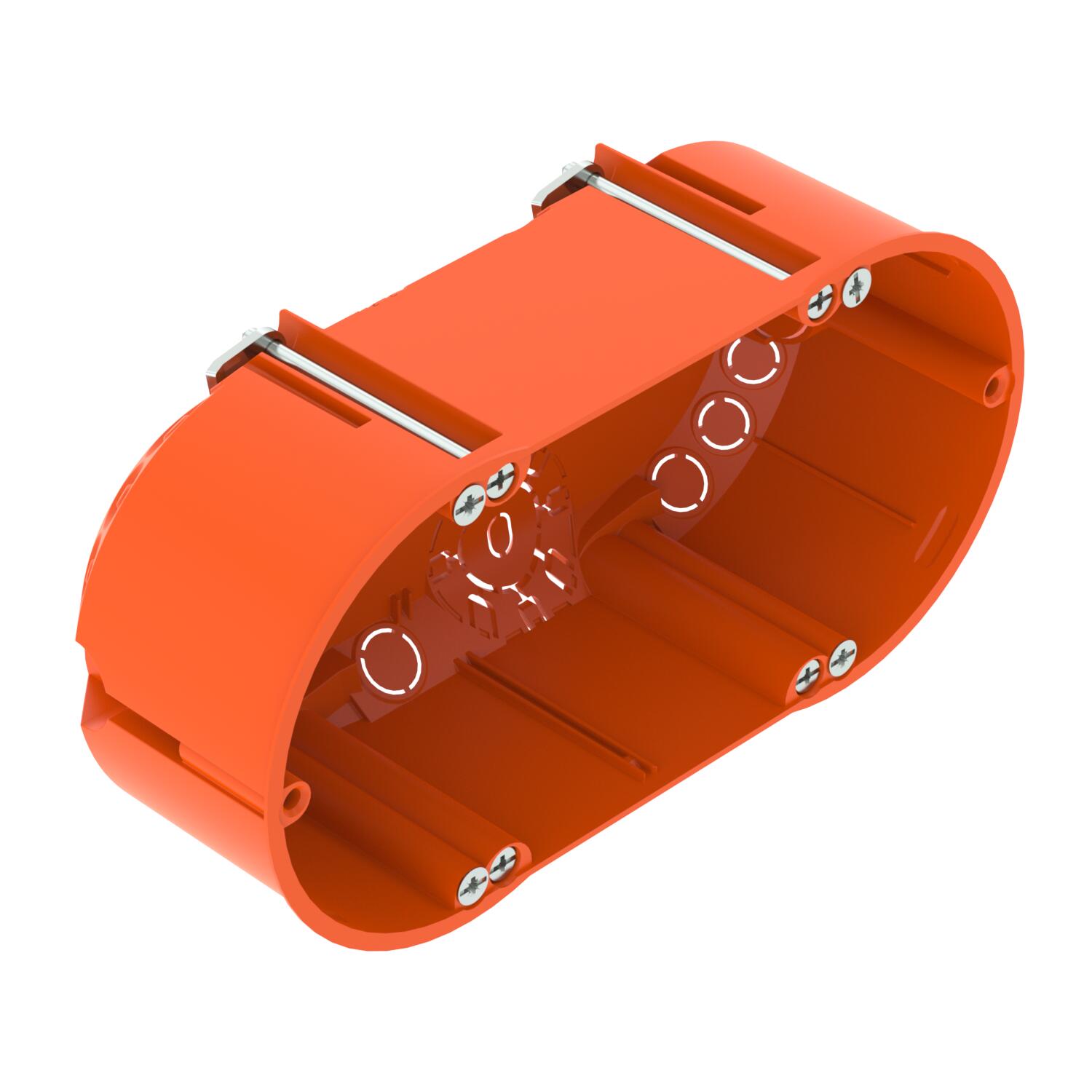

Doza za naprave za votlo steno 47, dvojna

Št. art. 2003822 | EAN 4012196863945

Št. art. / Tip	2003822 / HG 47-DV

Višina	47 mm

Premer odprtine za rezkanje	68 mm

Za premer cevi	20/25 mm

Število uvodnic	12

Opis izdelka

Opis izdelka

Dvojna priključna doza za votle stene za uporabo v votlih stenah z vgradno globino najmanj 47 mm in debelino plošče od 5 do 40 mm.

• 6 vijačnih kupol

• Vijaki za naprave, pritrdilne spojke

• 4 kombinirane cevne uvodnice s Ø 20 in 25 mm

• 4 uvodnice za kable NYM-Leitungen 3 x 1,5 mm

• 2 uvodnici za kable NYM 3 x 2,5 mm² ali 5 x 1,5 mm²

• 2 uvodnici za kable NYM 5 x 2,5 mm² ali 7 x 1,5 mm²

• Povezovanje z drugimi priključnimi sponami prek povezovalnih podpornikov tipa ZH 11-V
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.

Tehnični podatki

Tehnični podatki

Barva	oranžna
Brez halogenov	da

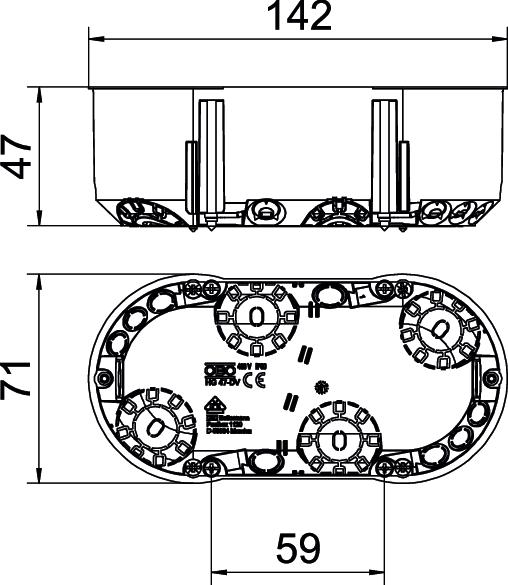

Dimenzija	142x71
Kombinirane uvodnice Ø 20/25 mm	4
Maks. nazivni presek	2,5 mm²
Material	polipropilen
Merilna napetost	400 V
Min. nazivni presek	1,5 mm²
Nastavek	Povezovalni podpornik
Oblika	ovalno
ognjeodporen	po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 850 °C
Pokrov	brez
Premer odprtine za rezkanje	68 mm
Primerno za debelino plošče maks.	40 mm
Primerno za debelino plošče min.	5 mm
Pritrditev naprav	Vijaki

Pritrditev pokrova	Vijaki
Serija proizvodov	WIN Series
Skladen z ROHS	da
Število uvodnic	12
Število vstavkov	2
Udarna trdnost	ne
Uvodnice za napeljave 3 x 1,5 mm²	4
Uvodnice za napeljave 3 x 2,5 mm²/5 x 1,5 mm²	2
Uvodnice za napeljave 5 x 2,5 mm²/7 x 1,5 mm²	2
Vrsta skoznjika v ohišju	Odlomna odprtina
Vrsta uvodnice	NYM cables, data cables and pipes
Vrsta zaščite	IP30
Z vijaki	da
Za premer cevi	20/25 mm
Zrakotesen	ne
