Divisible cable gland, seal insert enclosed, light grey
Št. art. 2024940 | EAN 4012196536610
- Opis izdelka
-
Opis izdelkaThe splittable cable gland V-TEC TB.. ensures - like all V-TEC glands - a secure sealing of the cable. The installation of pre-terminated cables or function cables, for example, is easy and quick, thanks to the splitting of the cable gland.
The V-TEC TB is also unbeatable when refitting an existing installation and as a "repair gland". There is no need to disassemble pre-mounted cables, it can be installed without interrupting the production process.

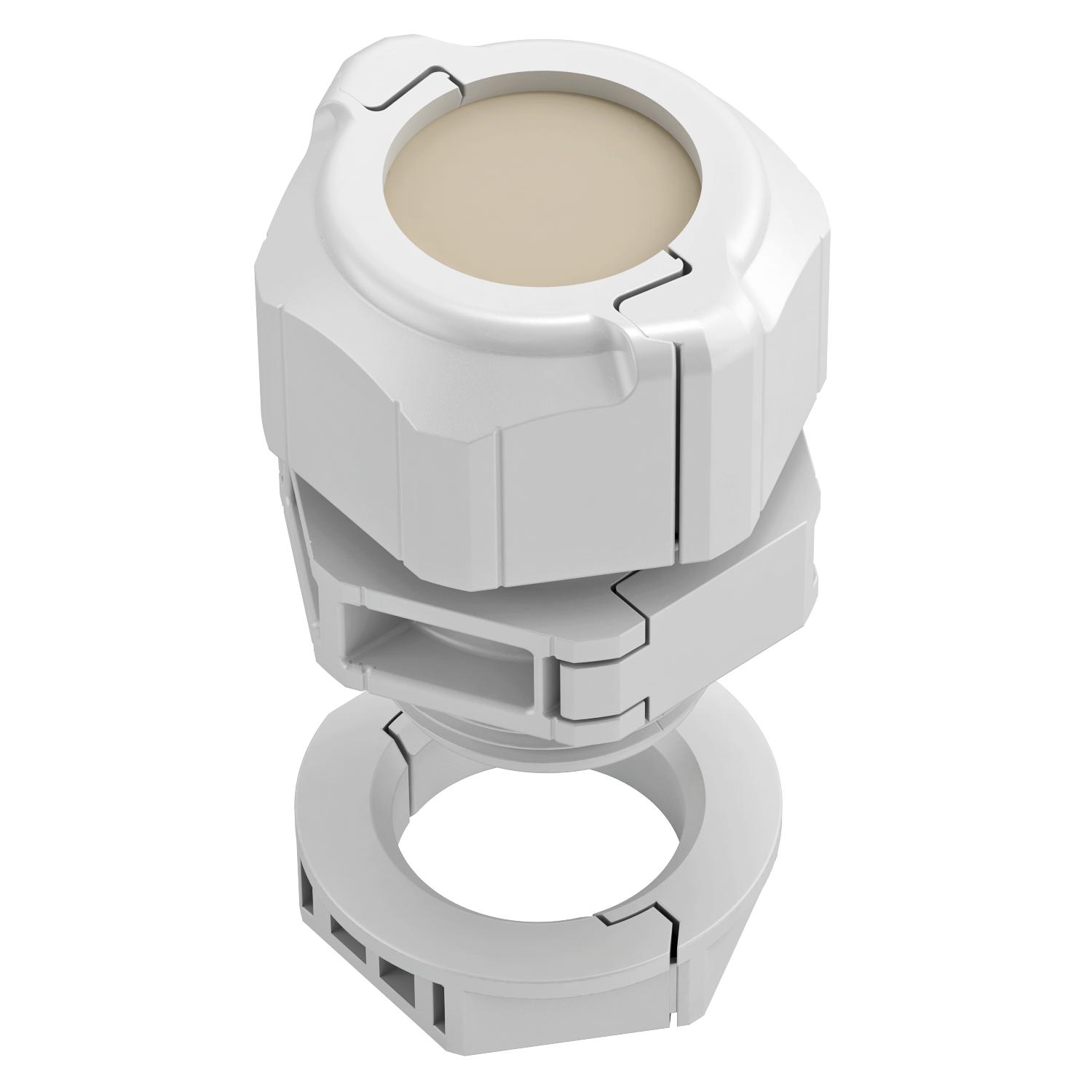

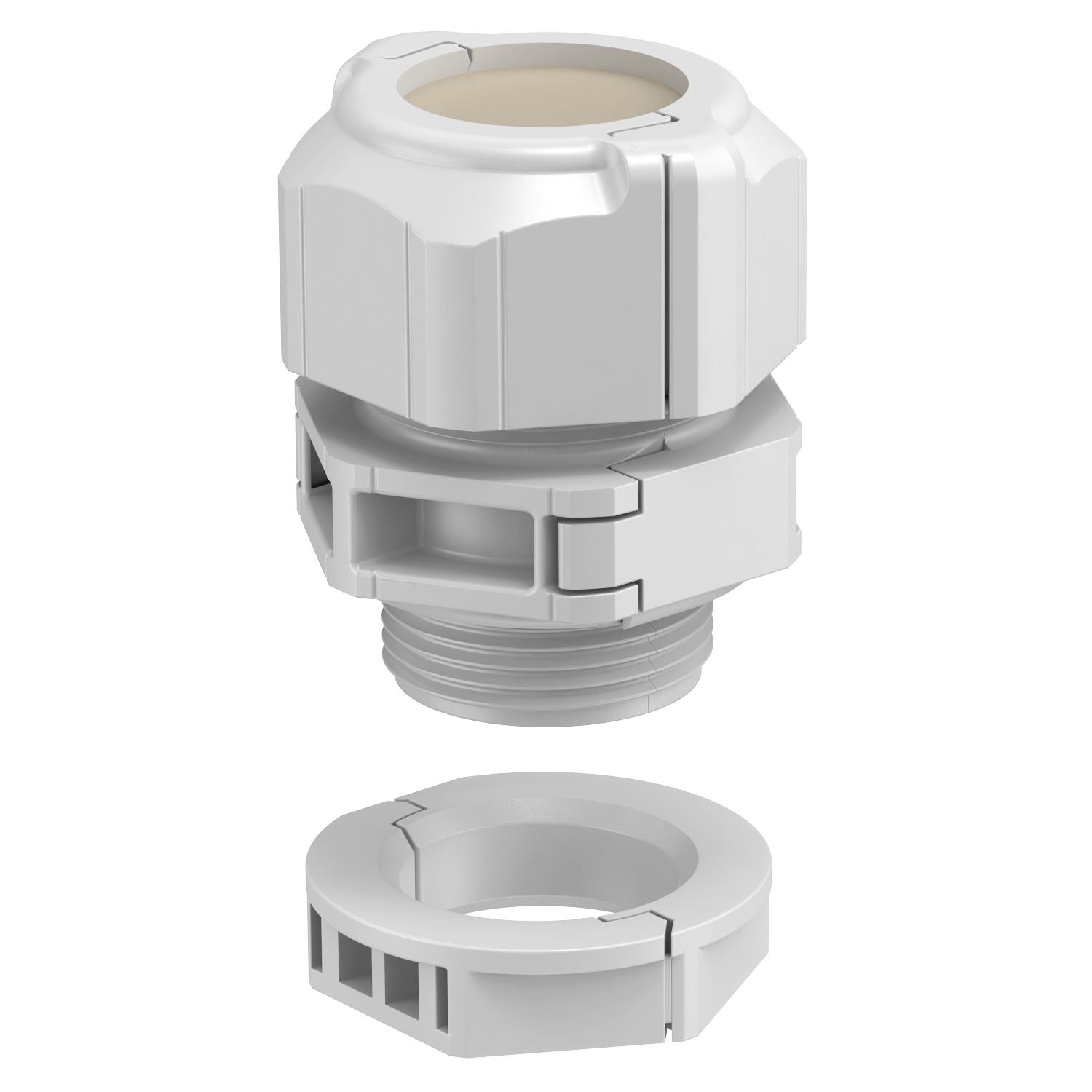

The gland set consists of an intermediate support, a cap nut and the seal. Of course, the split locknut is also in the scope of delivery.
The closed sealing insert provides the option of universally drilling the required sealing diameter(s). The ideal aiding tool is the pair of spreading pliers which can be used to open the sealing insert. With this tool, inserting the individual cables is quick and easy.
-
- Tehnični podatki
-
Tehnični podatki

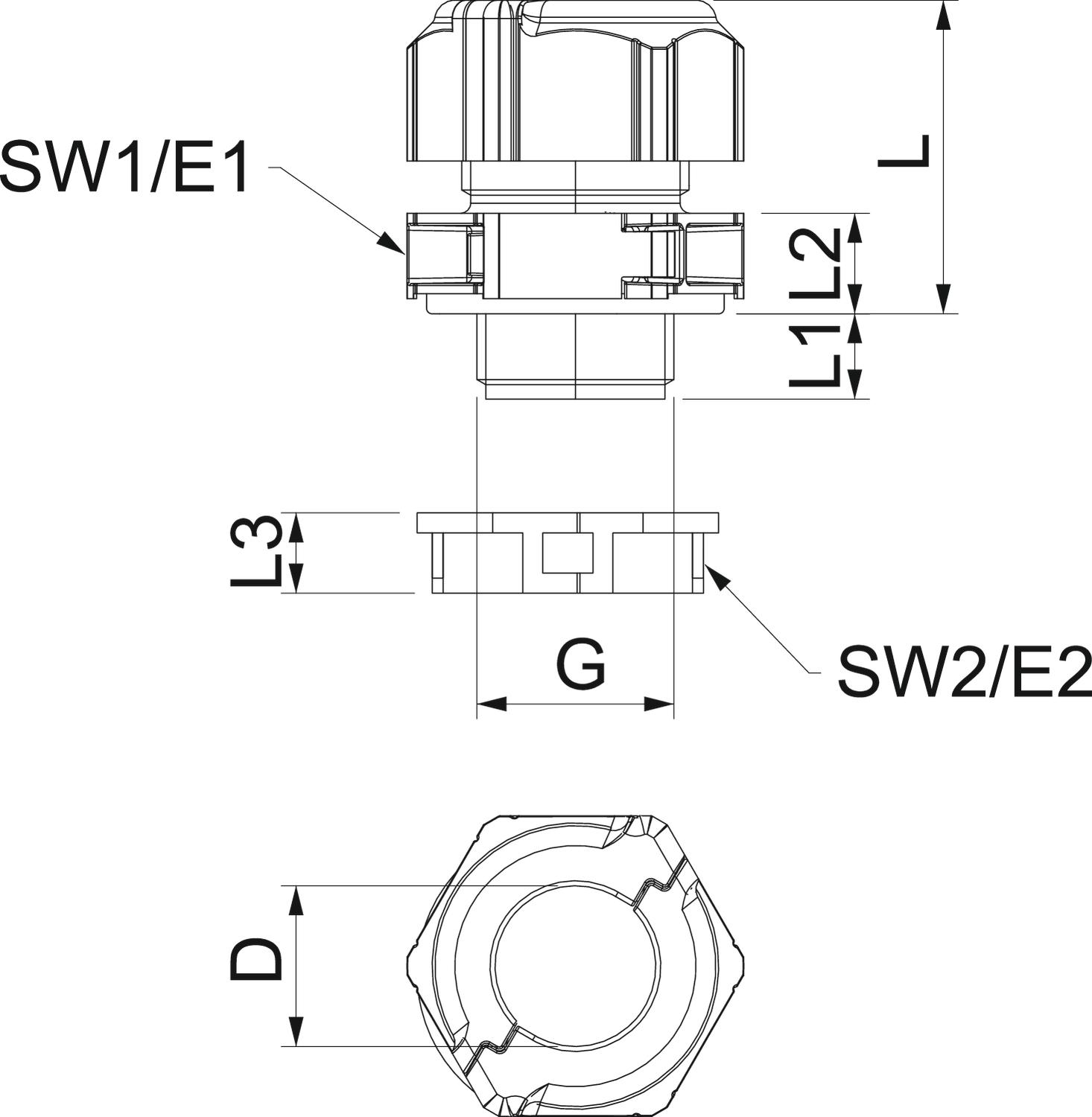

Barva svetlo siva Brez halogenov da Deljiv vijačni spoj da Dimenzija M20 Dolžina 30 mm Dolžina navoja 10 mm Izvedba ravno Maks. temperaturno območje uporabe 80 °C Material Polikarbonat Mera D 16 mm Mera E1 (mm) 33,5 mm Mera E2 29 mm Mera G M20x1,5 mm Mera L 30 mm Mera L maks. 30,5 mm Mera L min. 24,5 mm Mera L1 10 mm Mera L2 8,5 mm Mera L3 8 mm Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve ne Navoj M20 x 1,5 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 20 Nestabilen navor 2 Nm Odtis CO2 (GWP) od zibelke do vrat 0,1045 kg CO2e / 1 Kos ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ojačan s steklenimi vlakni ne S protimatico da Širina 29 mm Strmina navoja 1,5 mm Tip navoja metrično Udarna trdnost da Večkratni tesnilni vložek ne Velikost ključa 30 Velikost ključa 1 30 mm Velikost ključa 2 27 mm Višina 40 mm Vrsta tesnila Tesnilni obroč Vrsta zaščite IP67 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
