Clamp clip 2056, W-foot, single, metal pressure trough, FT 52 | 58 | 5

Clamp clip 2056, W-foot, single, metal pressure trough, FT

Št. art. 1188325 | EAN 4012197416928

Št. art. / Tip

Min. vpenjalno območje D

Maks. vpenjalno območje D

Maks. Zatezni moment

Opis izdelka

Opis izdelka

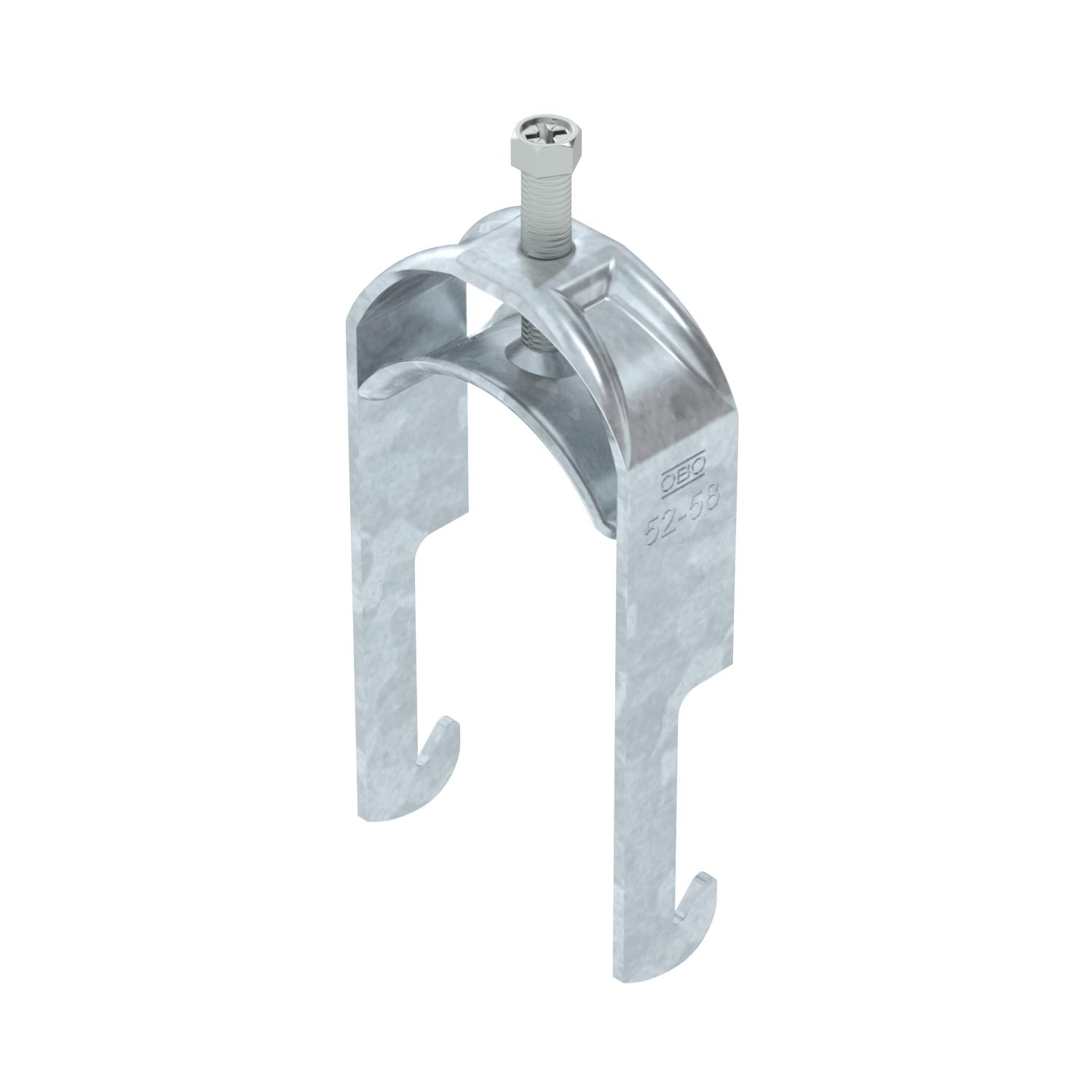

Clamp clip with W-foot, metal pressure trough with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on angle irons < 40 mm. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough.

Tehnični podatki

Tehnični podatki

Brez halogenov	da
Debelina pločevine	2,5 mm
Dimenzija	52-58mm
Dodatna površina	vroče pocinkano
Dodatni material	Jeklo
Dolžina	25 mm
Maks. vpenjalno območje D	58 mm
Maks. Zatezni moment	5 Nm
Material	Jeklo

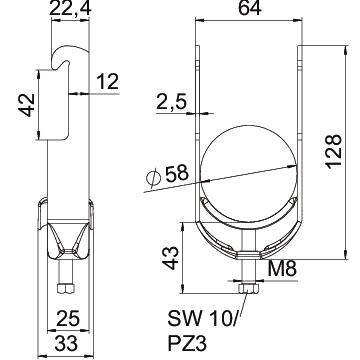

Mera A	25 mm
Mera B	64 mm
Mera C	33 mm
Mera G (mm)	M8
Mera H	128 mm
Mera L	43 mm

Mera t	2 mm
Min. vpenjalno območje D	52 mm
Način montaže	Kotni profil
Navoj	M8
Odtis CO2 (GWP) od zibelke do vrat	0,3953 kg CO₂e / 1 Kos
Površina	vroče pocinkano
S kovinsko objemno spono	da
Širina	64 mm
Širina utora	10 mm
Število kablov/cevi	1
Višina	128 mm
za premer cevi maks.	58 mm
za premer cevi min.	52 mm
Zunanja dolžina	33 mm

Vsi tipi

Vsi tipi

Tip	Min. vpenjalno območje D	Maks. vpenjalno območje D	Maks. Zatezni moment	Št. art.	Količina	Min. prodajna enota
BS-W1-M-12 FT	8 mm	12 mm	3 Nm	1188301	Kos	100 Kos
BS-W1-M-16 FT	12 mm	16 mm	3 Nm	1188304	Kos	100 Kos
BS-W1-M-22 FT	16 mm	22 mm	3 Nm	1188307	Kos	100 Kos
BS-W1-M-28 FT	22 mm	28 mm	3 Nm	1188310	Kos	100 Kos
BS-W1-M-34 FT	28 mm	34 mm	3 Nm	1188313	Kos	100 Kos
BS-W1-M-40 FT	34 mm	40 mm	3 Nm	1188316	Kos	100 Kos
BS-W1-M-46 FT	40 mm	46 mm	5 Nm	1188319	Kos	100 Kos
BS-W1-M-52 FT	46 mm	52 mm	5 Nm	1188322	Kos	100 Kos
BS-W1-M-58 FT	52 mm	58 mm	5 Nm	1188325	Kos	50 Kos
BS-W1-M-64 FT	58 mm	64 mm	5 Nm	1188328	Kos	50 Kos
BS-W1-M-70 FT	64 mm	70 mm	5 Nm	1188331	Kos	50 Kos
