Clamp clip 2056 H-foot, 3-fold, metal pressure sleeve, FT 12 | 16 | 3

Clamp clip 2056 H-foot, 3-fold, metal pressure sleeve, FT

Name: Clamp clip 2056 H-foot, 3-fold, metal pressure sleeve, FT
Brand: OBO Bettermann
SKU: 1186012

Št. art. 1186012 | EAN 4012196848577

Št. art. / Tip

Min. vpenjalno območje D

Maks. vpenjalno območje D

Maks. Zatezni moment

Opis izdelka

Opis izdelka

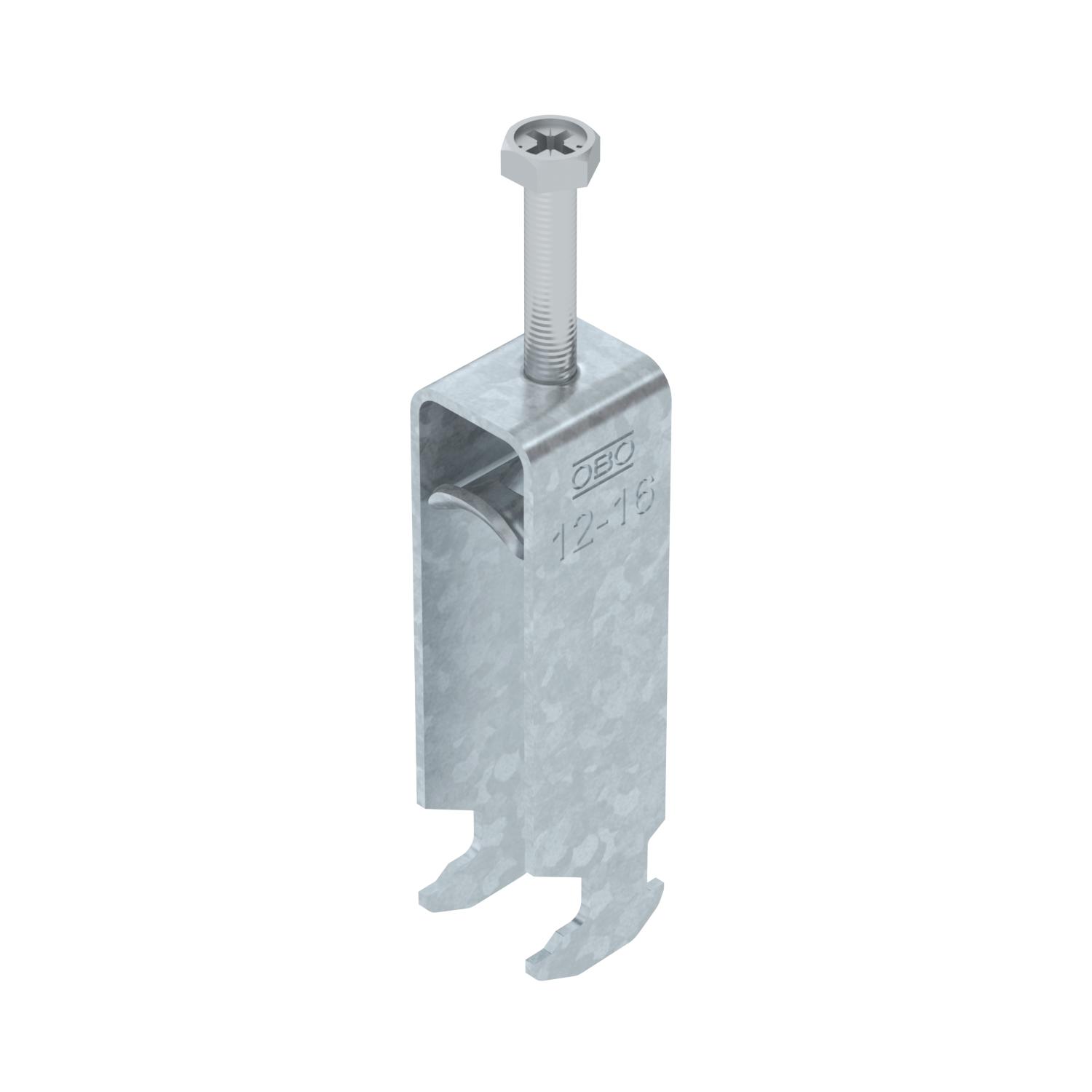

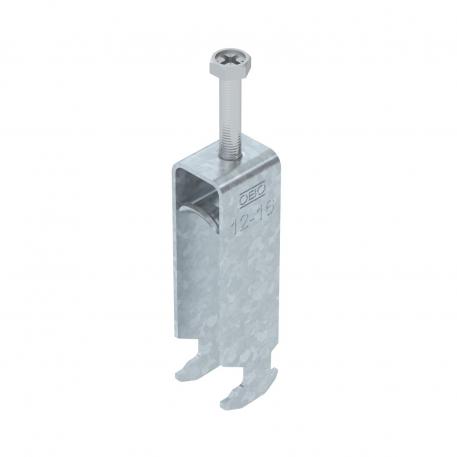

Clamp clip with hammerhead foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 3 single cables on a C-profile rail. For a slot width 16–17 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. Multiple cables should be separated by double sleeves. We recommend the use of a counter-sleeve. In AC circuits the product shall not be used with single core cable in galvanised cable ladders and profile rails because of the inductive heating.

Tehnični podatki

Tehnični podatki

Brez halogenov	da
Debelina pločevine	1,5 mm
Dimenzija	12-16mm
Dodatna površina	vroče pocinkano
Dodatni material	Jeklo
Maks. vpenjalno območje D	16 mm
Maks. Zatezni moment	3 Nm
Material	Jeklo
Material kadi	Jeklo
Min. vpenjalno območje D	12 mm
Način montaže	Jekleni montažni profil
Navoj	M8

Ohranitev delovanja naprav	da
Površina	vroče pocinkano
S kovinsko objemno spono	da
S plastično objemno spono	ne
Širina utora	10 mm
Število kablov/cevi	3
Z objemno spono	ne
za premer cevi maks.	16 mm
za premer cevi min.	12 mm
za tirnico s širino zareze (z intervalom) maks.	17 mm
za tirnico s širino zareze (z intervalom) min.	16 mm
Zunanja dolžina	28 mm

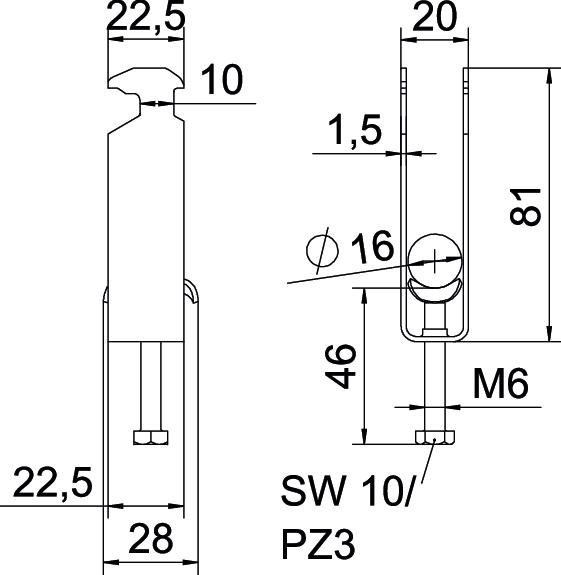

Dimenzije

Dolžina	22,5 mm
Mera A	22,5 mm
Mera B	20 mm
Mera C	28 mm
Mera G (mm)	M6

Mera H	81 mm
Mera L	46 mm
Mera t	1,5 mm
Širina	20 mm
Višina	81 mm

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,1388 kg CO₂e
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1

Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat	0,1388 kg CO2e / 1 Kos

Vsi tipi

Vsi tipi

Tip	Min. vpenjalno območje D	Maks. vpenjalno območje D	Maks. Zatezni moment	Št. art.	Količina	Min. prodajna enota
BS-H3-M-12 FT	8 mm	12 mm	3 Nm	1186004	Kos	50 Kos
BS-H3-M-16 FT	12 mm	16 mm	3 Nm	1186012	Kos	50 Kos
BS-H3-M-22 FT	16 mm	22 mm	3 Nm	1186018	Kos	50 Kos
BS-H3-M-28 FT	22 mm	28 mm	3 Nm	1186024	Kos	50 Kos
BS-H3-M-34 FT	28 mm	34 mm	3 Nm	1186031	Kos	50 Kos
BS-H3-M-40 FT	34 mm	40 mm	3 Nm	1186038	Kos	50 Kos
BS-H3-M-46 FT	40 mm	46 mm	5 Nm	1186044	Kos	25 Kos
