Clamp clip 2056 F-foot, 1-fold, metal pressure sleeve, FT 34 | 40 | 3

Clamp clip 2056 F-foot, 1-fold, metal pressure sleeve, FT

Št. art. 1187432 | EAN 4012196853472

Št. art. / Tip

Min. vpenjalno območje D

Maks. vpenjalno območje D

Maks. Zatezni moment

Opis izdelka

Opis izdelka

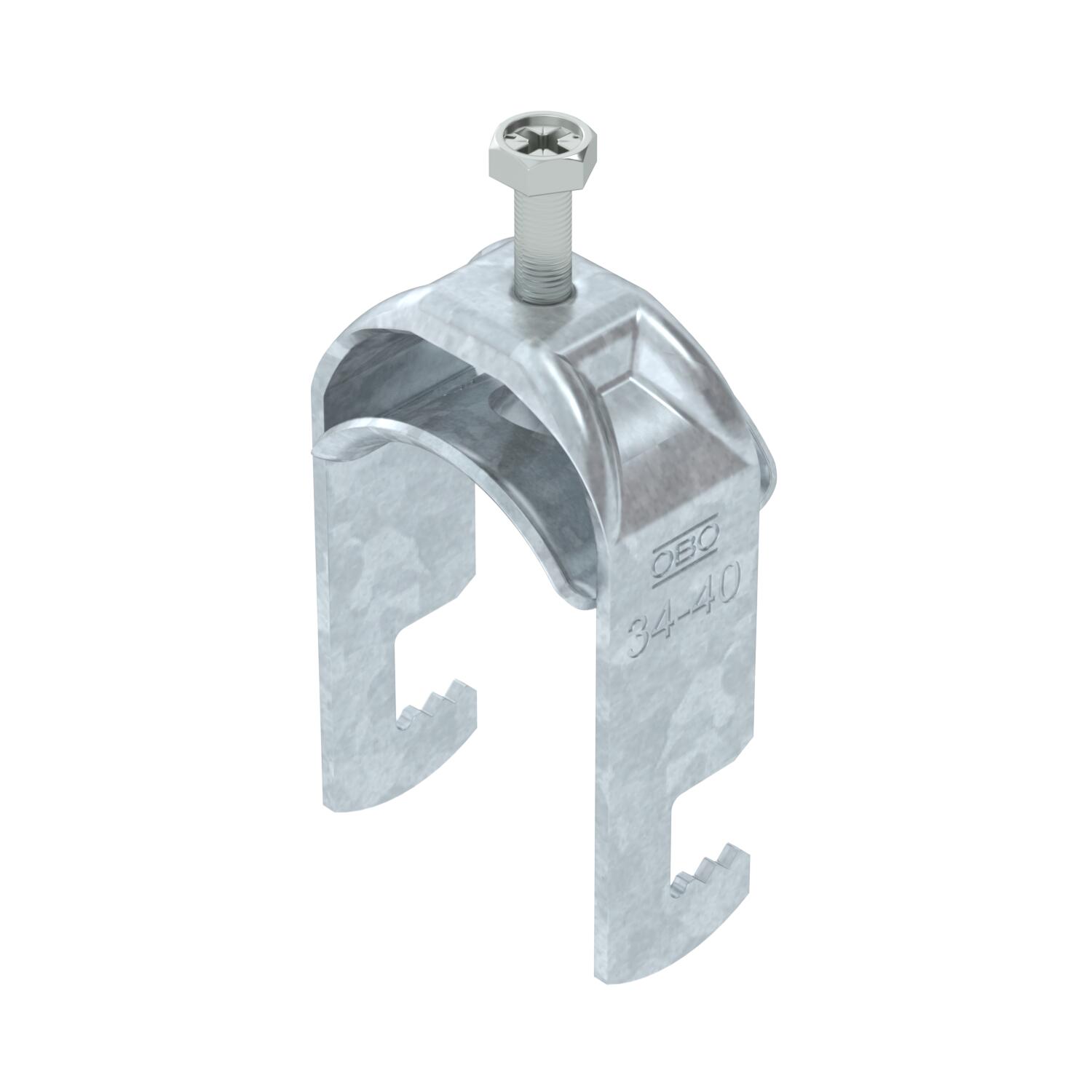

Clamp clip with F-foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on flat bars. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. We recommend the use of a counter-sleeve.

Tehnični podatki

Tehnični podatki

Brez halogenov	da
Debelina pločevine	2 mm
Dimenzija	34-40mm
Dodatna površina	vroče pocinkano
Dodatni material	Jeklo
Dolžina	22,5 mm
Maks. vpenjalno območje D	40 mm
Maks. Zatezni moment	3 Nm
Material	Jeklo
Material kadi	Jeklo

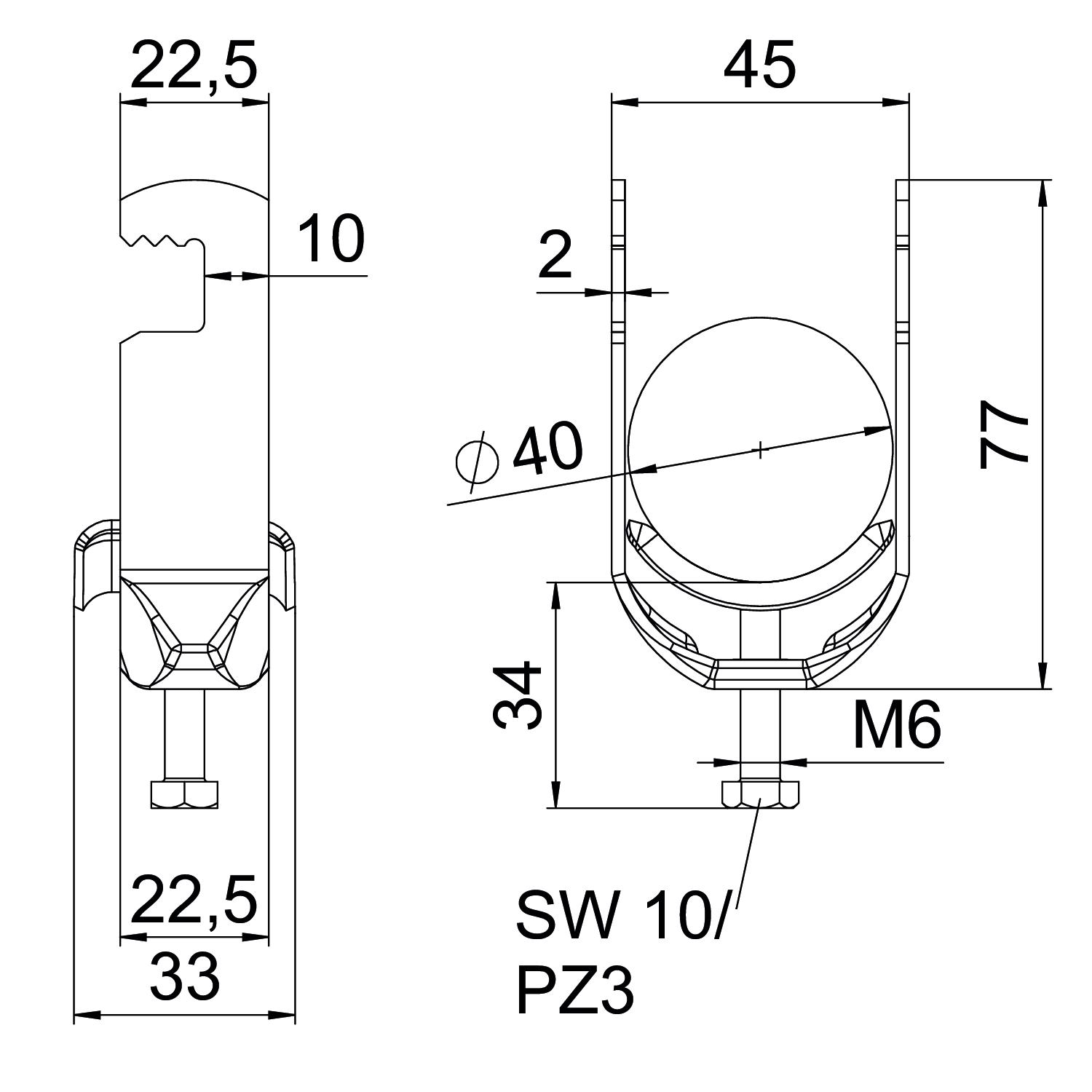

Mera A	22,5 mm
Mera B	45 mm
Mera C	33 mm
Mera G (mm)	M6
Mera H	77 mm
Mera L	34 mm

Mera t	2 mm
Min. vpenjalno območje D	34 mm
Način montaže	ploščati profil
Navoj	M6
Odtis CO2 (GWP) od zibelke do vrat	0,1852 kg CO₂e / 1 Kos
Površina	vroče pocinkano
S kovinsko objemno spono	da
Širina	45 mm
Širina utora	10 mm
Število kablov/cevi	1
Višina	77 mm
Z objemno spono	ne
za premer cevi maks.	40 mm
za premer cevi min.	34 mm
Zunanja dolžina	33 mm

Vsi tipi

Vsi tipi

Tip	Min. vpenjalno območje D	Maks. vpenjalno območje D	Maks. Zatezni moment	Št. art.	Količina	Min. prodajna enota
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Kos	100 Kos
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Kos	100 Kos
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Kos	100 Kos
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Kos	100 Kos
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Kos	100 Kos
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Kos	100 Kos
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Kos	100 Kos
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Kos	100 Kos
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Kos	50 Kos
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Kos	50 Kos
