Cable tray SKS 60 A2 3000 | 300 | 1,5 | da | Nerjaveče jeklo 1.4301 | surovo, naknadno obdelano

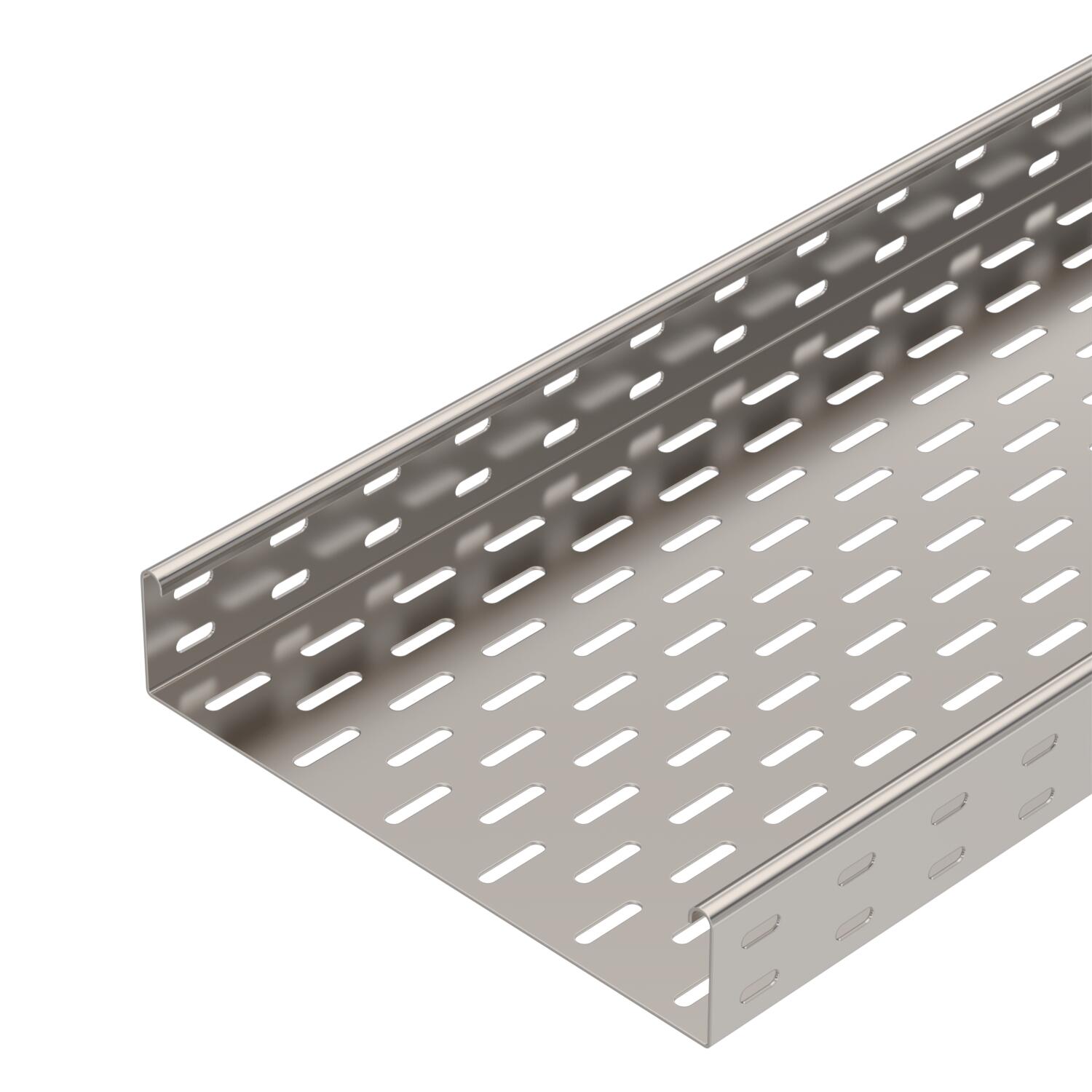

Cable tray SKS 60 A2

Št. art. 6056739 | EAN 4012196120673

Št. art. / Tip	6056739 / SKS 630 A2

Dolžina	3000 mm

Širina	300 mm

Debelina pločevine	1,5 mm

Ohranitev delovanja naprav	da

Material	Nerjaveče jeklo 1.4301

Površina	surovo, naknadno obdelano

Opis izdelka

Opis izdelka

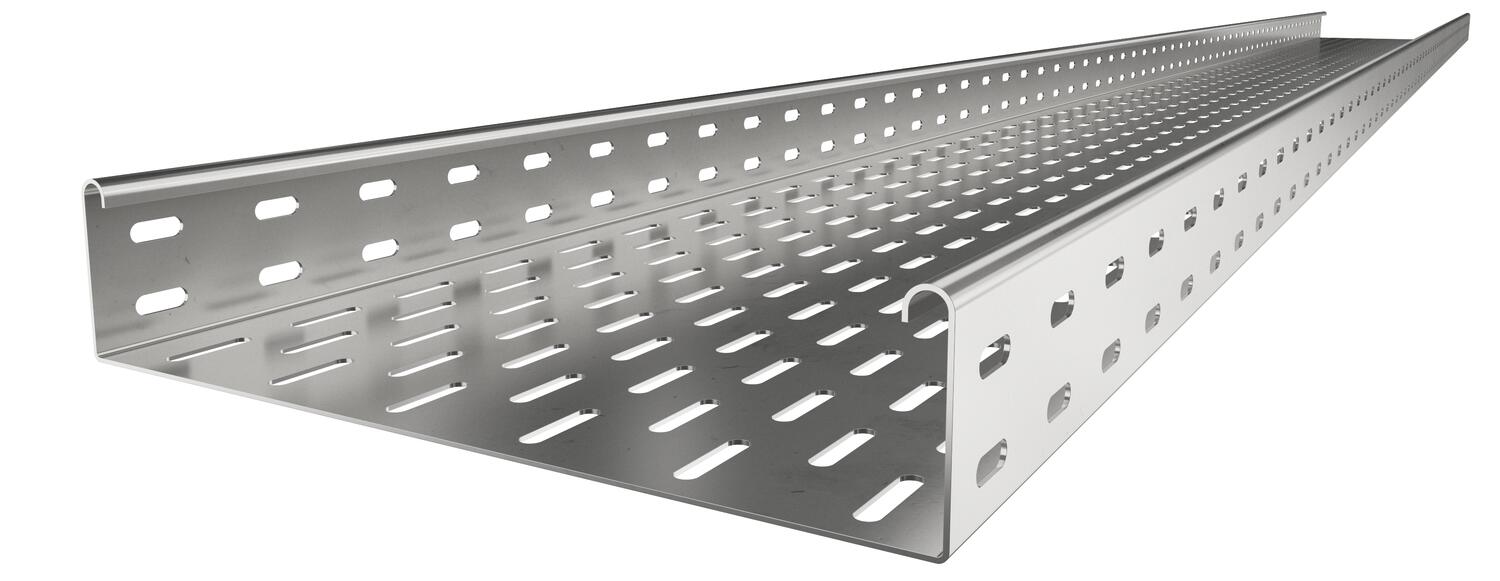

SKS 60 = heavy-duty cable tray system with 60 mm side height.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.

The cable tray, type SKS, should also be used for maintenance of electrical function. For additional data, please refer to BSS fire protection systems. The cable tray is fastened to the bracket with bolts, type FRS M6 x 12.

Connecting parts should be ordered in the appropriate quantity.

Tehnični podatki

Tehnični podatki

Barva	legirano jeklo
Debelina pločevine	0,06 in
Debelina pločevine	1,5 mm
Dimension W	300 mm

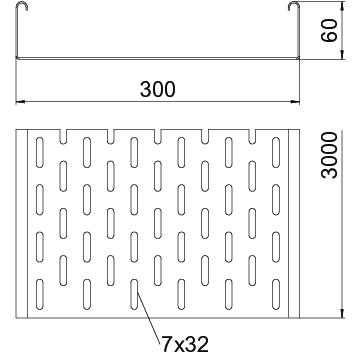

Dimenzija	60x300x3000
Dolžina	3000 mm
Dolžina	10 ft
Izvedba spojke	brez spojke
Izvedba za daljše razpone	ne
Korisni presjek	178 cm²
Korisni presjek	17800 mm²
Material	Nerjaveče jeklo 1.4301
Mera B	300 mm
Montažna perforacija na dnu	da
Nerjavno jeklo, luženo	ne
Odtis CO2 (GWP) od zibelke do vrat	25,1076 kg CO2e / 1 Meter

Ohranitev delovanja naprav	da
Površina	surovo, naknadno obdelano
Razmik nosilcev 1,5 m	2,65 kN/m
Razmik nosilcev 2,0 m	1,8 kN/m
Razmik nosilcev 2,5 m	1,15 kN/m
Razmik nosilcev 3,0 m	0,5 kN/m
S pokrovom	ne
Širina	12 in
Širina	300 mm
Stranska perforacija	da
Višina	60 mm
Višina	2 in
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	privito
Vzorec perforacije NATO	ne

Tehnični podatki

Load diagram, cable tray, type SKS 60

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina pločevine	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
SKS 630 A2	3000 mm	300 mm	1,5 mm	da	Nerjaveče jeklo 1.4301	surovo, naknadno obdelano	6056739	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna spojka A2	RLVK 60 A2	6067654	Kos	10 Kos
90-stopinjski lok 60 A2	RB 90 630 A2	6036626	Kos	1 Kos
Priključni razdelilni element 60 A2	RAA 630 A2	6042318	Kos	1 Kos
T-element 60 A2	RT 630 A2	6038164	Kos	1 Kos
Pokrov z vrtljivim zapahom A2	DRL 300 A2	6052908	m	3 m
Pregrada 60 A2	TSG 60 A2	6062084	m	3 m
