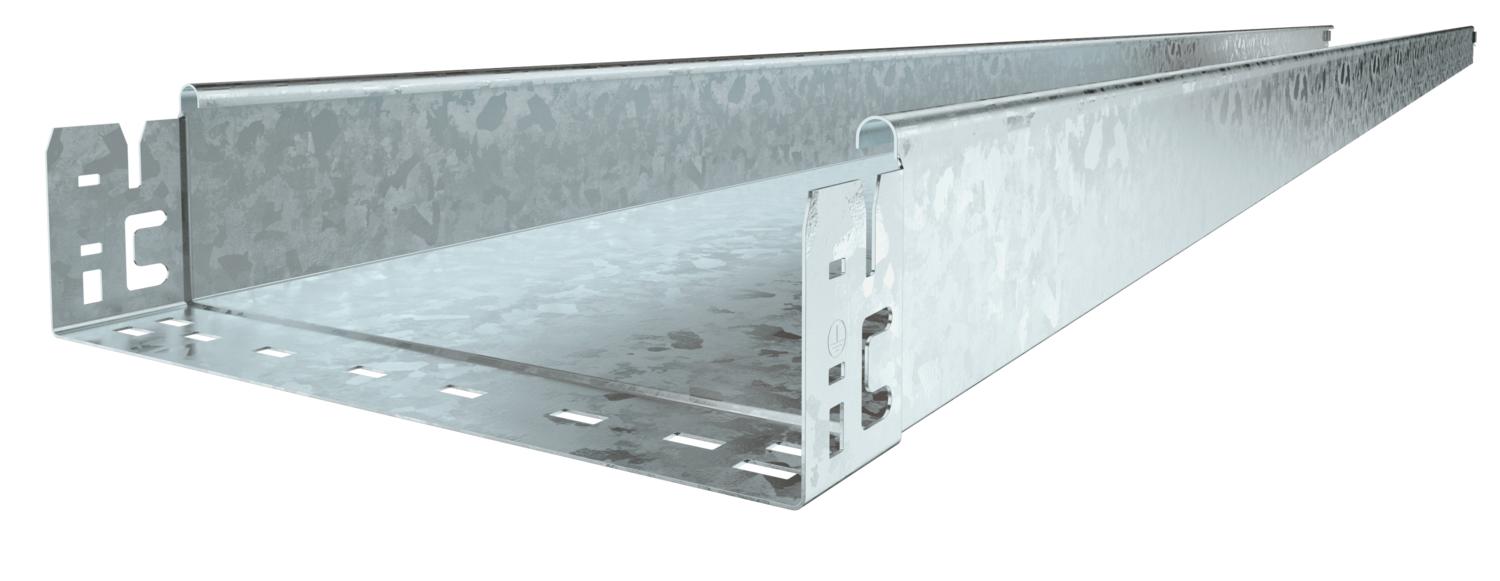

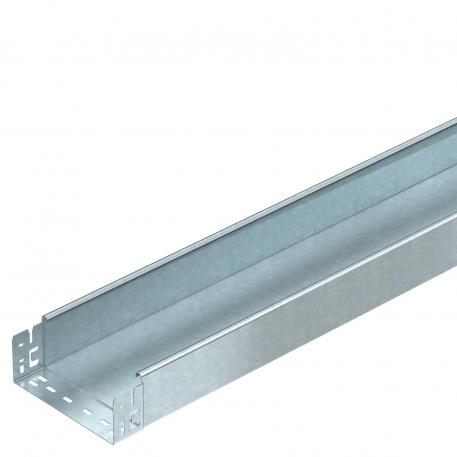

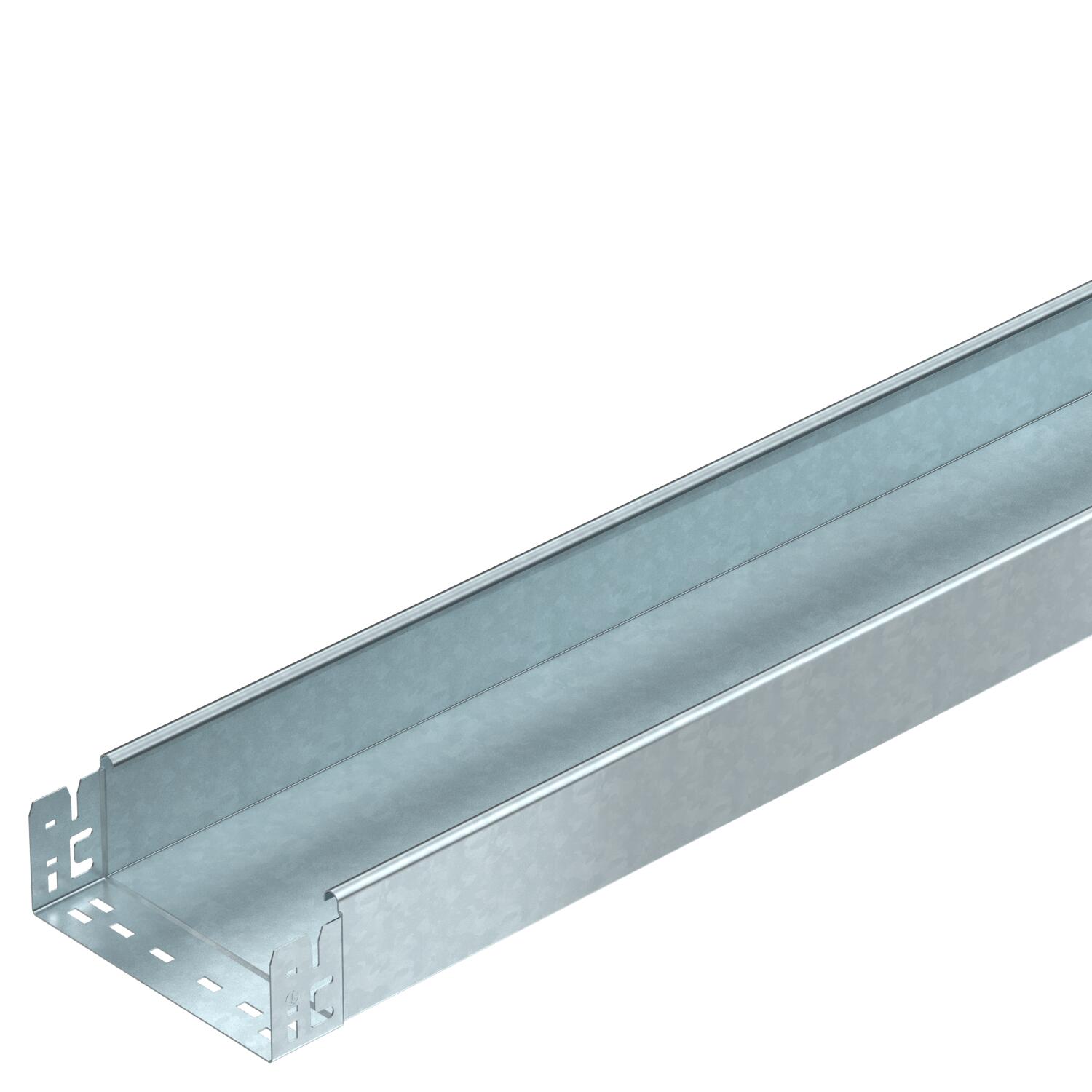

Cable tray MKS-Magic® 85, unperforated FT
Št. art. 6059329 | EAN 4012195831716
- Opis izdelka
-
Opis izdelkaUnperforated cable tray with integrated quick fastening system. The usable length of the cable tray is 3,000 mm.
Continuous equipotential bonding is guaranteed without additional components.
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Debelina pločevine 1 mm Dimenzija 85x200x3050 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Korisni presjek 186 cm² Korisni presjek 18600 mm² Material Jeklo Montažna perforacija na dnu ne Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano S pokrovom ne Stranska perforacija ne Uporabna dolžina 3000 mm Vrsta preizkusa obremenitve po IEC 61537 Tip II Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev Vzorec perforacije NATO ne Dimenzije

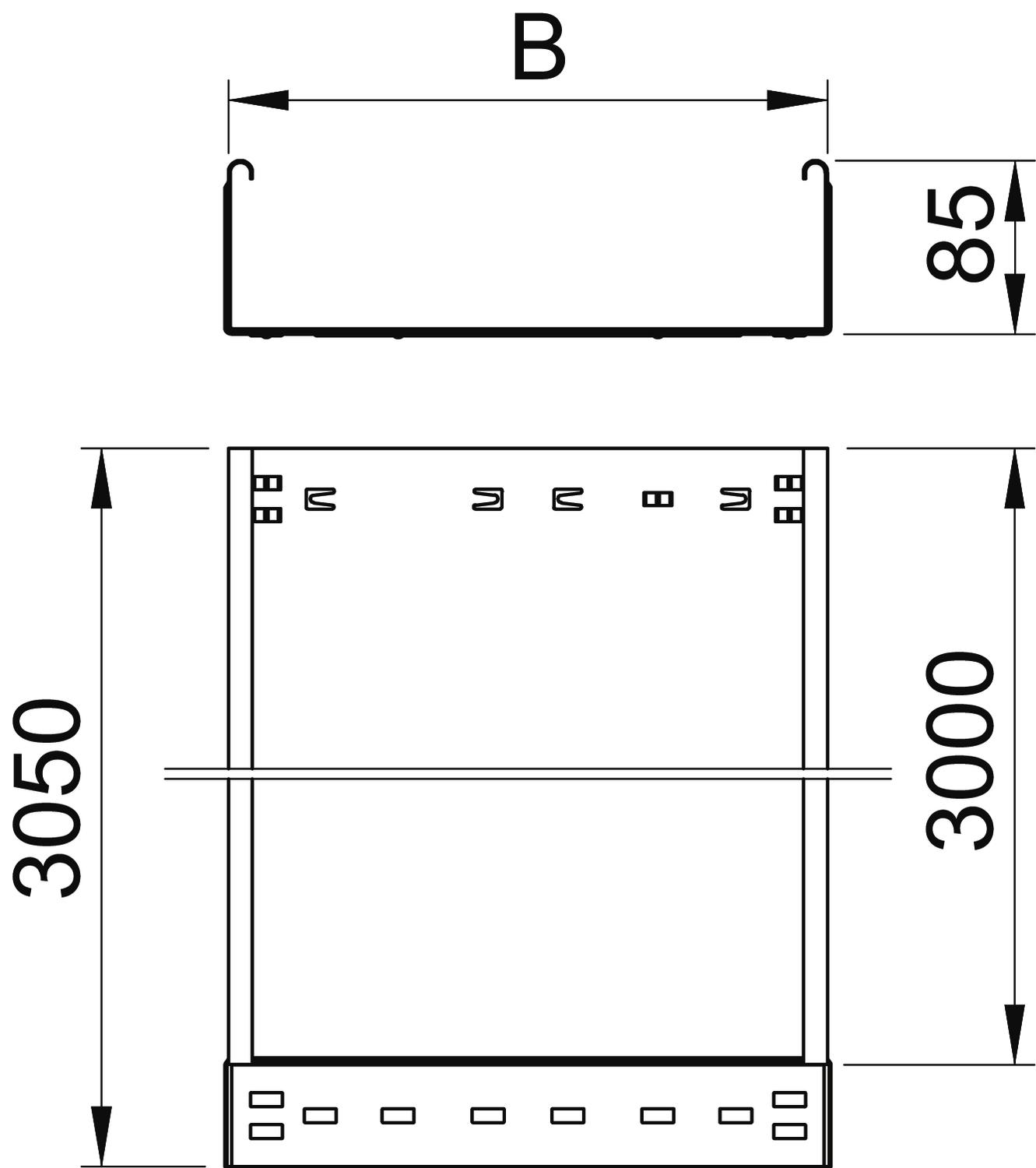

Dolžina 3050 mm Mera B 200 mm Širina 200 mm Višina 85 mm Opterećenja
Razmik nosilcev 1,5 m 1,75 kN/m Razmik nosilcev 1,75 m 1,4 kN/m Razmik nosilcev 2,0 m 1,1 kN/m Razmik nosilcev 2,5 m 0,5 kN/m CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 8,9709 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 8,9709 kg CO2e / 1 Meter Tehnični podatki
Load diagram, cable tray, type MKSMU 85
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Pokrov z vrtljivim zapahom DD
DRL 200 DD 6052709 3 m
Pregrada 85 DD
TSG 85 DD 6062331 3 m - Prenosi
-
Podatkovni list MKSMU 820 FT / 6059329 , 0.28MB , pdfEU-Izjava o skladnosti MKSMU 820 FT / 6059329 , 0.11MB , pdfZK Izjava o skladnosti MKSMU 820 FT / 6059329 , 0.09MB , pdfREACH Izjava o skladnosti MKSMU 820 FT / 6059329 , 0.12MB , pdfRoHS Izjava o skladnosti MKSMU 820 FT / 6059329 , 0.12MB , pdfOkoljska deklaracija proizvoda (EPD) MKSMU 820 FT / 6059329 , 2.03MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za KTS-Magic , 0.18MB , pdfNavodila za montažo Latchable Magic cable tray systems , 12.24MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
