AZ small duct 50 FT, without side windows 3000 | 50 | 1,5 | ne
morepic-1 morepic-2 morepic-3

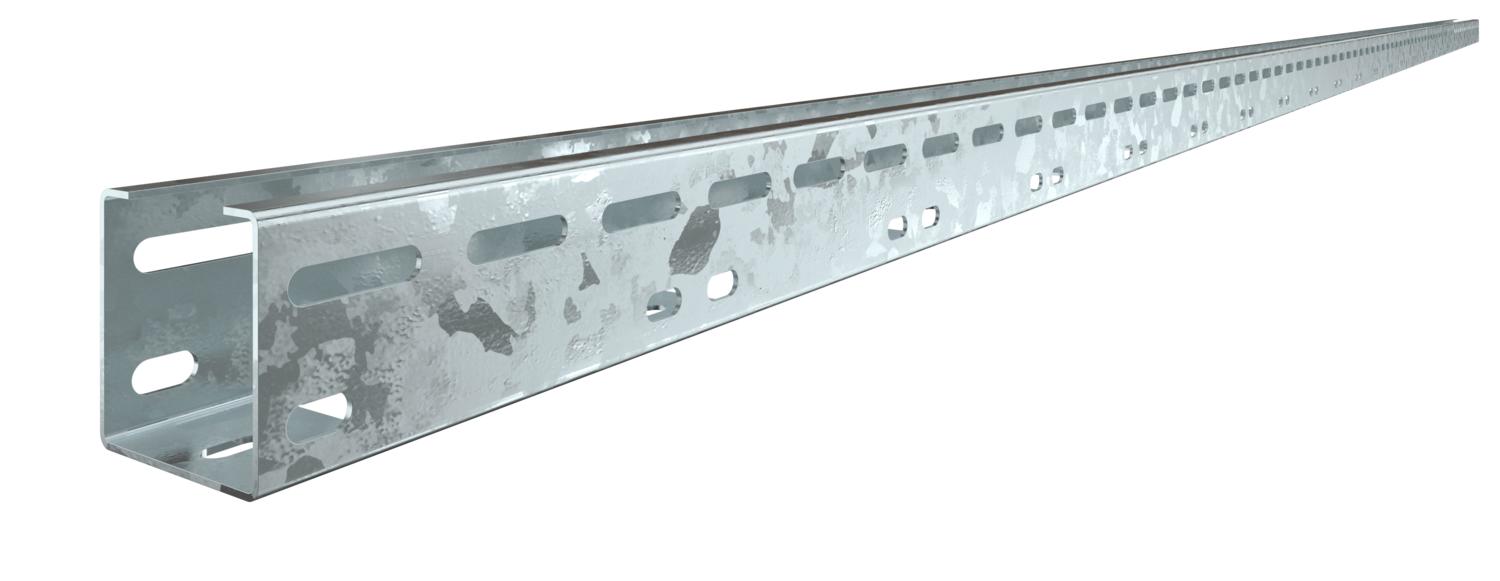

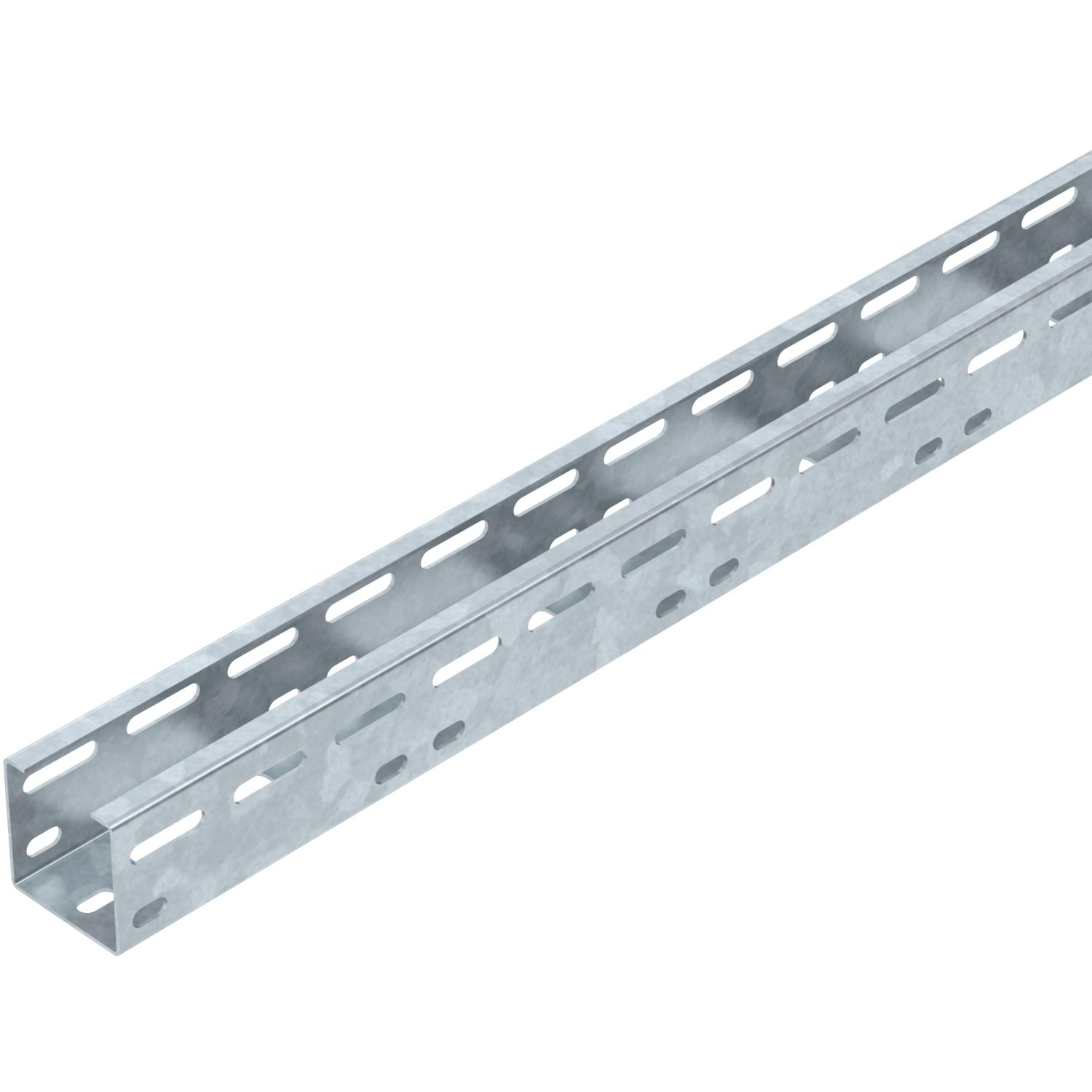

AZ small duct 50 FT, without side windows

Št. art. 6076149 | EAN 4012196069316

6076149 / AZK A 050 FT
3000 mm
50 mm
1,5 mm
ne
Opis izdelka
Opis izdelka
AZ channel with a side height of 50 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Magnetic shield insulation
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • AZ small duct, side height 50 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Tehnični podatki

Tehnični podatki

Barva cink
Debelina pločevine 1,5 mm

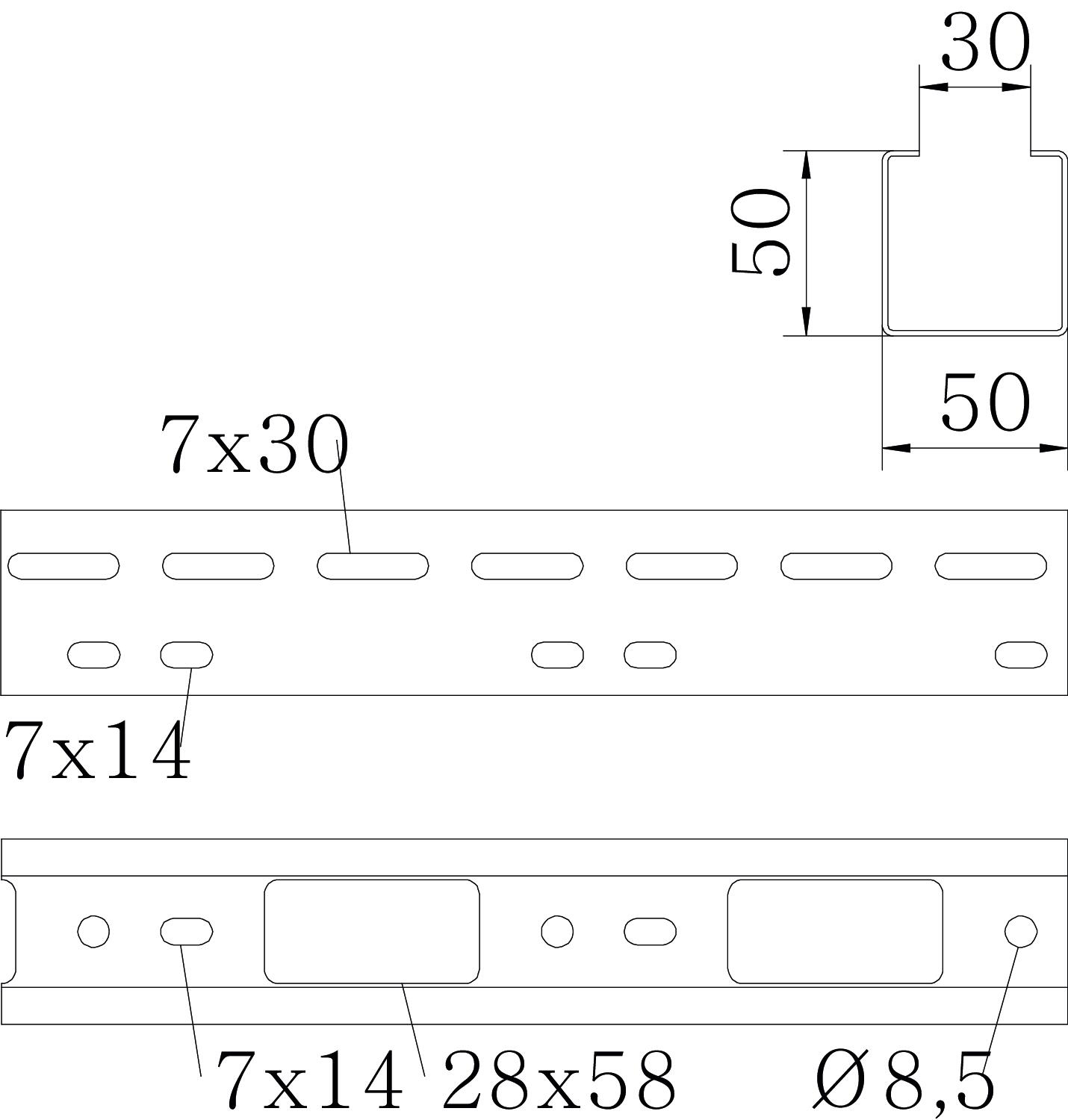

Dimenzija 50x50x3000
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 2500 mm²
Korisni presjek 25 cm²
Material Jeklo
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Serija proizvodov AZK Series
Skladen z ROHS da
Stranska perforacija da
Vzorec perforacije NATO ne

Dimenzije

Dolžina 3000 mm
Širina 50 mm
Višina 50 mm

Opterećenja

Razmik nosilcev 1,0 m 3 kN/m
Razmik nosilcev 1,5 m 2,5 kN/m
Razmik nosilcev 2,0 m 1,7 kN/m
Razmik nosilcev 2,5 m 0,85 kN/m
Razmik nosilcev 3,0 m 0,5 kN/m

CO2 odtis (Product Carbon Footprint)

CO₂ Footprint (GWP) 3,963 kg CO₂e
Declared Unit Metres
Declared Unit Quantity 1
Determination date of CO2 value 2025-05-14T00:00:00.000+0200
Odtis CO2 (GWP) od zibelke do vrat 3,963 kg CO2e / 1 Meter

Tehnični podatki

Load diagram, AZ small duct

Load diagram, AZ small duct
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
AZK A 050 FT 3000 mm 50 mm 1,5 mm ne 6076149
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Straight and angle connector 50 FT Straight and angle connector 50 FT VF AZK FT 6066550
25 Kos
Zaščitni obroč kabla 915 PE Zaščitni obroč kabla 915 PE KSR-915 PE 6066704
25 Kos
Zaščitni obroč kabla 910 PE Zaščitni obroč kabla 910 PE KSR-910 PE 6066712
25 Kos
Pokrov z vrtljivim zapahom DD Pokrov z vrtljivim zapahom DD AZDMD 50 DD 6080154
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Suspension bracket 50 FT Suspension bracket 50 FT AHB 50 D4 FT 6066505
50 Kos
Prenosi

Prenesi

Prenesi
Prenesi

Prenesi
REACH Izjava o skladnosti AZK A 050 FT / 6076149 , 0.12MB , pdf
Prenesi
Prenesi
Okoljska deklaracija proizvoda (EPD) AZK A 050 FT / 6076149 , 2.03MB , pdf
Prenesi

Prenesi

AZK A 050 FT / 6076149
Prenesi
