AZ small duct 50 FS 3000 | 50 | 1,5 | ne
morepic-1 morepic-2 morepic-3 video-1

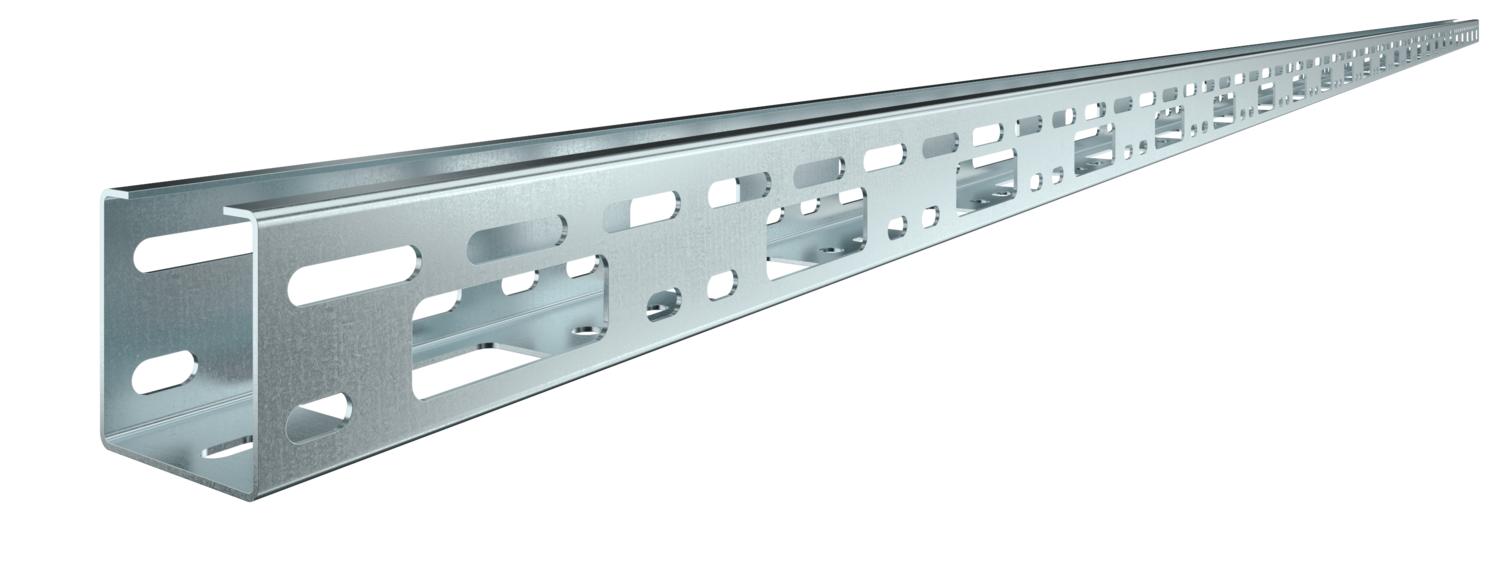

AZ small duct 50 FS

Št. art. 6075096 | EAN 4012196068951

6075096 / AZK 050 FS
3000 mm
50 mm
1,5 mm
ne
Opis izdelka
Opis izdelka
AZ channel with a side height of 50 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Magnetic shield insulation
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Tehnični podatki

Tehnični podatki

Barva cink
Debelina pločevine 1,5 mm
Dimenzija 50x50x3000
Dimenzije 50 x 50 x 1,5
Dolžina 3000 mm
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 25 cm²
Korisni presjek 2500 mm²
Material Jeklo
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Odtis CO2 (GWP) od zibelke do vrat 4,233 kg CO2e / 1 Meter
Ohranitev delovanja naprav ne
Površina neprekinjeno cinkano v ognju
Razmik nosilcev 1,0 m 2,5 kN/m
Razmik nosilcev 1,5 m 2 kN/m
Razmik nosilcev 2,0 m 1,2 kN/m
Razmik nosilcev 2,5 m 0,85 kN/m
Razmik nosilcev 3,0 m 0,5 kN/m
Širina 50 mm
Stranska perforacija da
Višina 50 mm
Vzorec perforacije NATO ne

Tehnični podatki

Load diagram, AZ small duct

Load diagram, AZ small duct
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
AZK 050 FS 3000 mm 50 mm 1,5 mm ne 6075096
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Suspension bracket 50 FT Suspension bracket 50 FT AHB 50 D4 FT 6066505
50 Kos
Straight and angle connector 50 FT Straight and angle connector 50 FT VF AZK FT 6066550
25 Kos
Straight connector 50 FS Straight connector 50 FS VF AZK 50 FS 6066615
25 Kos
Zaščitni obroč kabla 915 PE Zaščitni obroč kabla 915 PE KSR-915 PE 6066704
25 Kos
Zaščitni obroč kabla 910 PE Zaščitni obroč kabla 910 PE KSR-910 PE 6066712
25 Kos
Cover with turn buckle FS Cover with turn buckle FS AZDMD 50 FS 6080138
3 m
