45-stopinjski lok 110 FT
Št. art. 6036336 | EAN 4012197346300
- Opis izdelka
-

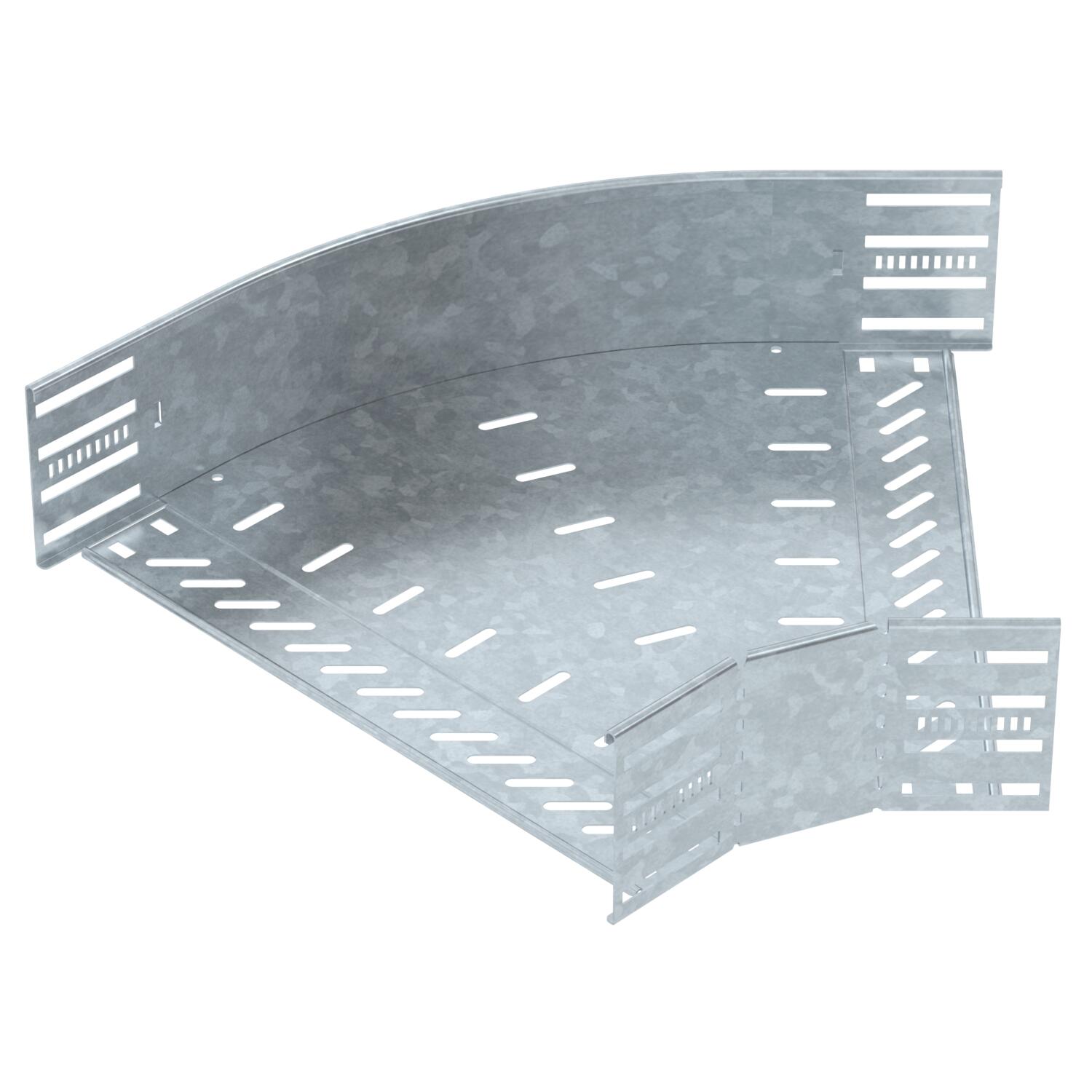

Opis izdelka45-stopinjski lok za izdelavo vodoravnega razcepa, oblikovanec za kabelske kanale z možnostjo zaskoka ali vijačenja z višino stranice 110 mm. Montaža brez vijakov z dvojnimi sponami ali z vijačnim spojem s ploščatimi okroglimi vijaki FRS in kombiniranimi maticami M6. Za uporabo v notranjih in zunanjih prostorih. Pritrdilni material je treba naročiti posebej.
-
- Tehnični podatki
-
Tehnični podatki

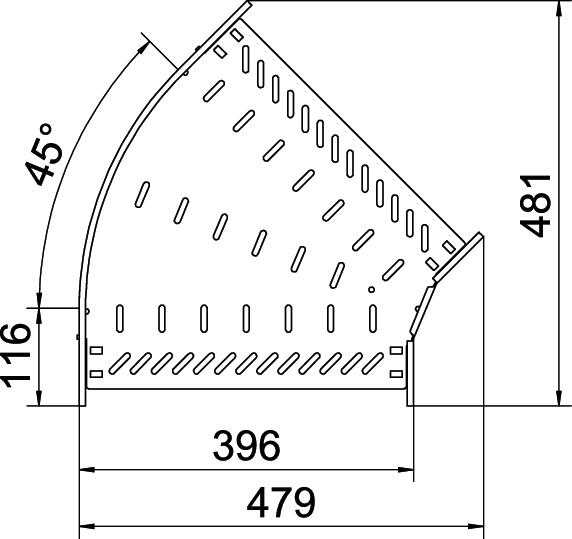

Barva cink Debelina materiala talne plošče 1 mm Debelina pločevine 1 mm Debelina prečnika 1,25 mm Dimenzija 110x400 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Konstrukcijska izvedba Lok, tog Maks. temperaturno območje uporabe 120 °C Material Jeklo Min. temperaturno območje uporabe -20 °C Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Odcep (kotnik) 45° Ohranitev delovanja naprav ne Površina vroče pocinkano Priporočeno število vijakov 22 St. S pokrovom ne Sprememba smeri vodoravno Stranska perforacija da Vrsta spojke sistema kabelskih nosilcev privito/speto Vzorec perforacije NATO ne Dimenzije
Mera B 400 mm Širina 400 mm Višina 110 mm CO2 odtis (Product Carbon Footprint)
CO₂ Footprint (GWP) 5,7657 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Odtis CO2 (GWP) od zibelke do vrat 5,7657 kg CO2e / 1 Kos - Vsi tipi
-
Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Pokrov za 45-stopinjski lok DD
RBD 45 400 DD 6036458 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Dvojna spona za montažo oblikovanca A2
DOP A2 6035998 10 Kos
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
Podatkovni list RB 45 140 FT / 6036336 , 0.20MB , pdfEU-Izjava o skladnosti RB 45 140 FT / 6036336 , 0.12MB , pdfZK Izjava o skladnosti RB 45 140 FT / 6036336 , 0.09MB , pdfREACH Izjava o skladnosti RB 45 140 FT / 6036336 , 0.12MB , pdfRoHS Izjava o skladnosti RB 45 140 FT / 6036336 , 0.13MB , pdfNavodila za montažo Latchable Magic cable tray systems , 12.24MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdfNavodila za montažo Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
