Opomba: ta izdelek je ukinjen.

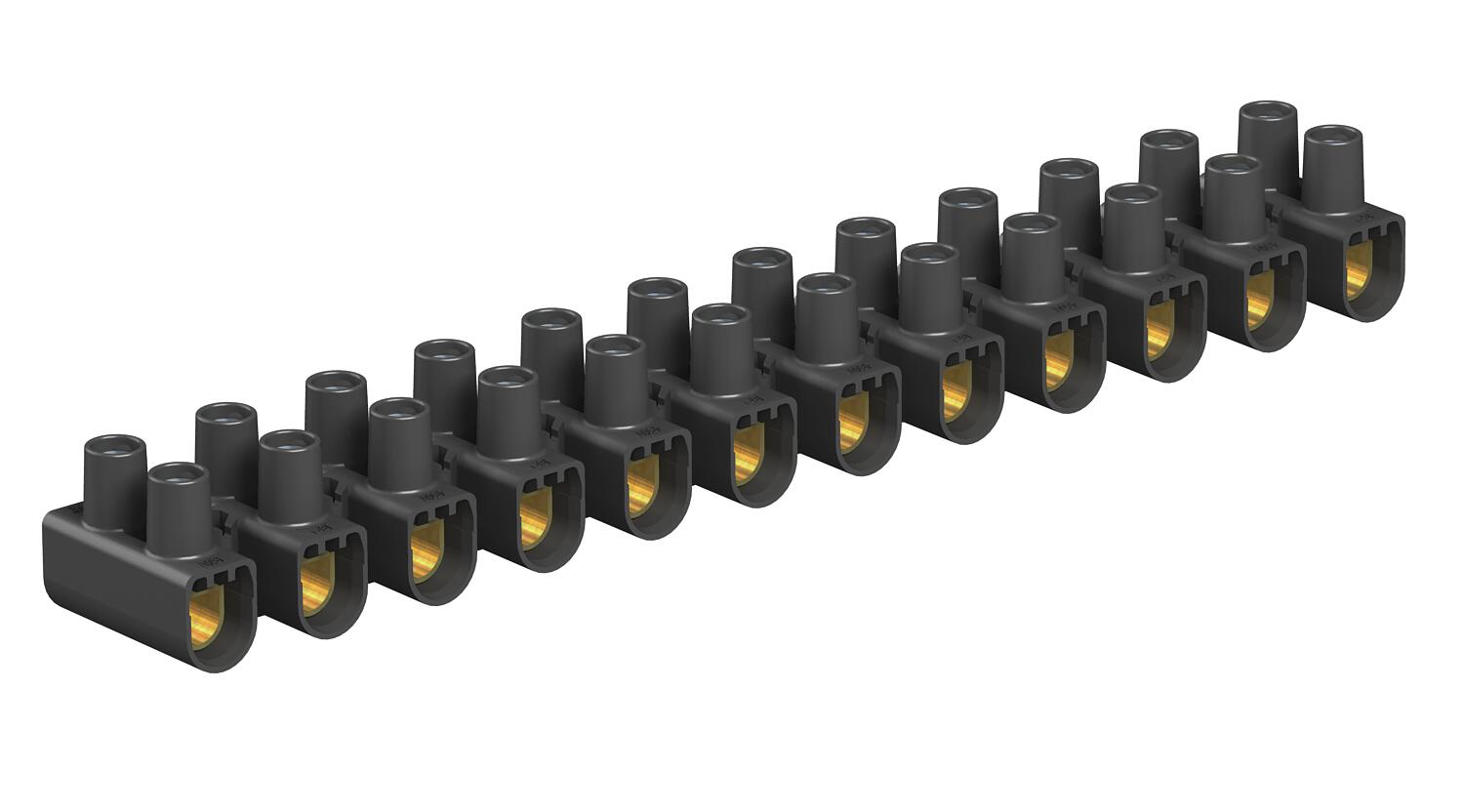

16 mm² series connectors, polypropylene
Št. art. 2056569 | EAN 4012195879435
- Opis izdelka
-
Opis izdelkaTestirano po standardu EN 60998.
Sponke iz jekla, vijaki iz jekla, galvansko cinkani, 12-polne, na posamezne sponke ločljive priključne letvice po načelu »zavrti in izvleci«.
Odviti, neizgubljivi vijaki.
Največja dovoljena temperatura okolice po standardu EN 60998: –5 do +80 °C.
Nazivni presek 16 - mm²
Nazivna napetost 450 V
Nazivni tok 76 A
Na vsaki strani je možno priključiti maksimalno: 16 mm² enožilni ali 10 mm² večžilni oziroma 6 mm² fleksibilni.
-
- Tehnični podatki
-
Tehnični podatki
Barva črna Dimenzija 16,0mm² Eksplozijsko preizkušena izvedba ne Izvedba električnega priključka 1 Navojni priključek Izvedba električnega priključka 2 Navojni priključek Maks. priključljiv presek finožilnega voda brez zaključnega tulca žile 6 mm² Maks. priključljiv presek finožilnega voda z zaključnim tulcem žile 16 mm² Maks. priključljiv presek večžilnega voda 10 mm² Maks. temperaturno območje uporabe 80 °C Material polipropilen Min. nazivni presek 16 mm² Min. priključljiv premer večžilnega voda 4 mm² Min. priključljiv presek finožilnega voda brez zaključnega tulca žile 4 mm² Min. priključljiv presek finožilnega voda z zaključnim tulcem žile 4 mm² Min. temperaturno območje uporabe -5 °C Nazivna napetost 450 V Nazivni tok 76 A Položaj za priključitev stransko Potrebna je zaključna plošča ne Presek Na vsaki strani je možno priključiti maksimalno: 16 mm² enožilni ali 10 mm² večžilni oziroma 6 mm² fleksibilni mm² Primerno za fleksibilne vodnike da Primerno za masivne vodnike da Primerno za večžilne vodnike da prozorna ne Razmik med izvrtinami na sredini 15 mm Serija proizvodov HSK Skladen z ROHS da Število polov 12 Število priključnih mest 12 Število priključnih mest na pol 2 Temperatura okolice 80 °C Dimenzije

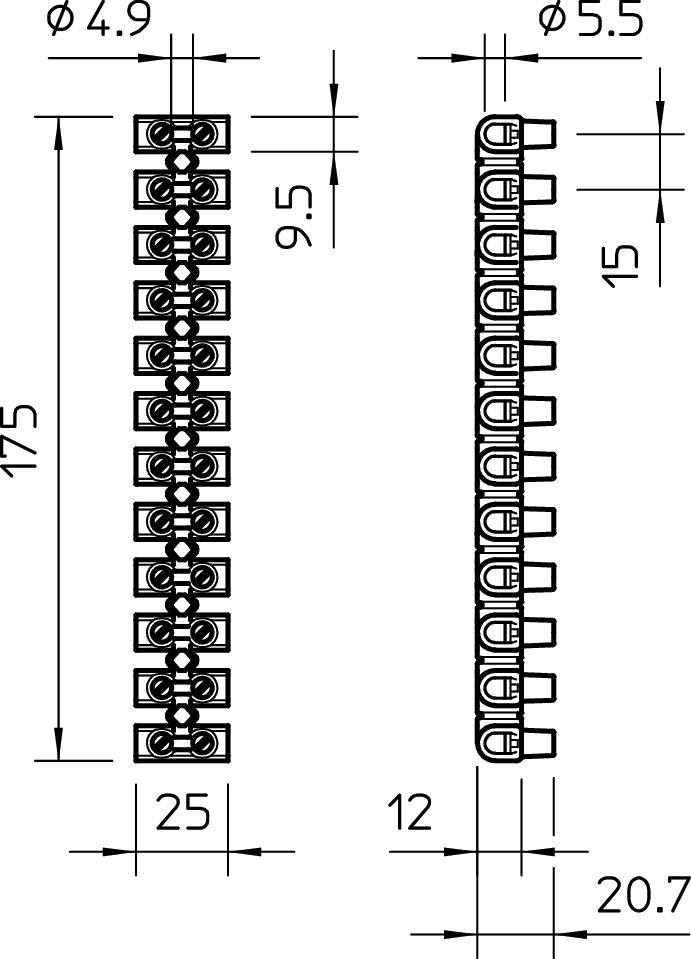

Dolžina 175 mm Širina 25 mm Višina 20,7 mm - Vsi tipi
- Prenosi
-
Podatkovni list 78 CE SW/EKL 3 S / 2056569 , 0.27MB , pdfEU-Izjava o skladnosti 78 CE SW/EKL 3 S / 2056569 , 0.11MB , pdfEU-Izjava o skladnosti EU-Izjava o skladnosti ,ZK Izjava o skladnosti 78 CE SW/EKL 3 S / 2056569 , 0.10MB , pdfREACH Izjava o skladnosti 78 CE SW/EKL 3 S / 2056569 , 0.12MB , pdfRoHS Izjava o skladnosti 78 CE SW/EKL 3 S / 2056569 , 0.12MB , pdf
