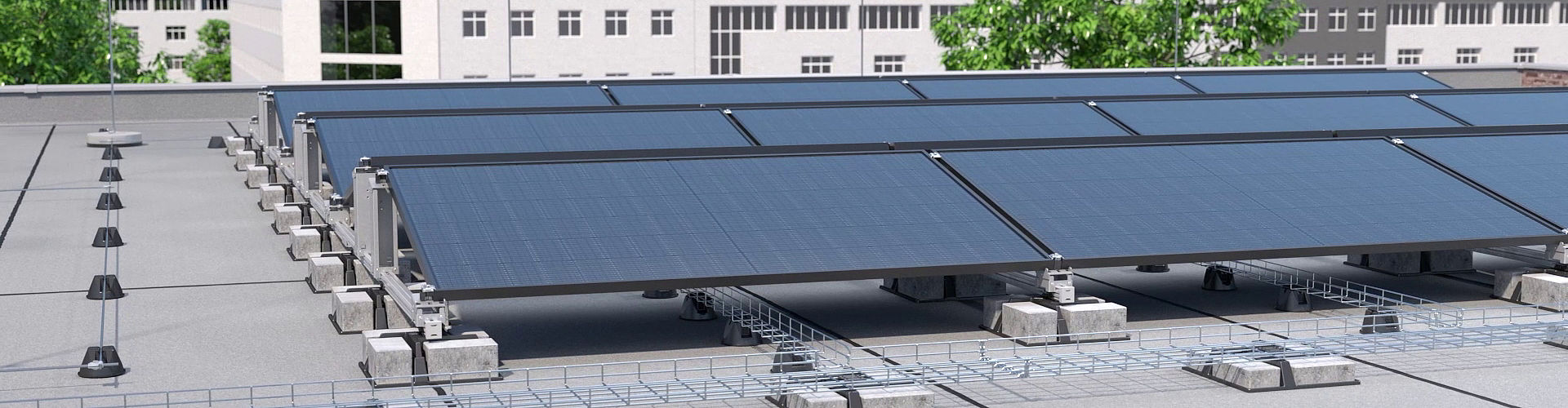

Magic PV Flat
Tako kot sistem za poševne strehe je tudi rešitev Magic PV Solution® za sisteme ravnih streh opremljena s tehnologijo Magic za vgradnjo brez vijakov in orodja ter univerzalno sponko za enostavno pritrditev vseh standardnih fotovoltaičnih modulov na trgu. Poleg tega sistem obtežitve UniBase omogoča spremenljivo obtežitev celotnega sistema s pravokotnimi tlakovci – kadar koli po vgradnji. Sistem Uni-Base lahko po potrebi kombinirate z drugimi izdelki, na primer z adapterjem za mrežaste police tipa 165 MBG HGRM.
Posebej praktično: izdelke za sisteme ravnih in poševnih streh je mogoče kombinirati.
Bistvene značilnosti izdelkov

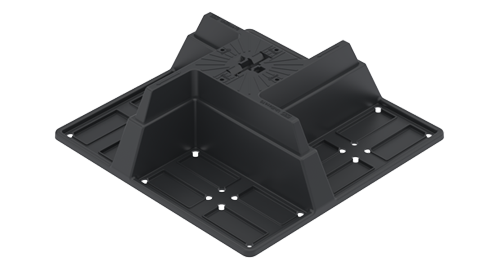

Obtežitev univerzalnega podstavka, kamni do 10 cm
- Nižja teža v neposredni primerjavi s kamnom TryFix
- Komponente lahko naložite eno na drugo
- Preprosta izravnava z naknadno obtežitvijo
- Pritrditev za različne tipe adapterjev brez orodja
- Material, primeren za recikliranje
- Obtežitev z običajnimi tlakovci 200 x 100 mm (lokalna dodatna nabava)
- UniBase za različne primere uporabe, kot so ogrodje,
razvod napeljave, montažni profili itn. - Na voljo 2 različici v višinah 60 in 100 mm

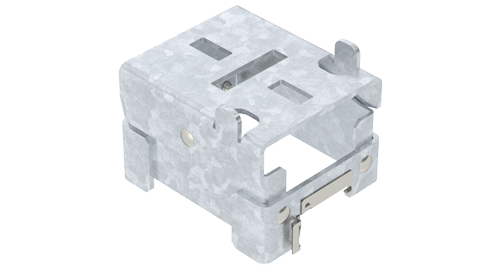

Kratka podpora za sistem na ravni strehi
- Namestitev brez orodja na montažno tirnico
- Brezstopenjska možnost nastavitve v vsakem položaju namestitve
- Pomožni nosilec za postavitev solarnega modula
- Vodoravna podolgovata luknja za univerzalno sponko kot standardno pritrditev ali navpična podolgovata luknja, če se posamezna montažna noga uporablja tudi kot vmesna podpora
- Po potrebi je možna ena vmesna podpora na panel
- Združljivo z vsemi velikostmi modulov zaradi upognjene spojne glave
- Dolga življenjska doba zaradi visokokakovostnih površinskih premazov

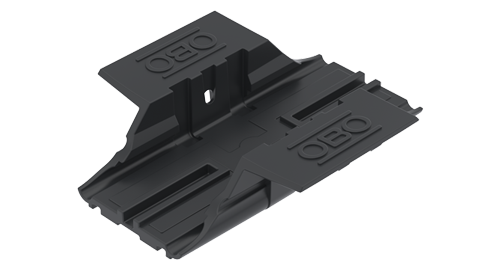

Adapter profila nosilca za univerzalni podstavek
- Namestitev adapterja na UniBase brez orodja
- Namestitev na montažno tirnico z adapterjem brez orodja
- Vgrajena protizdrsna površina
- Odstranitev montažnega profila brez orodja
- Preprosta izravnava montažnega profila

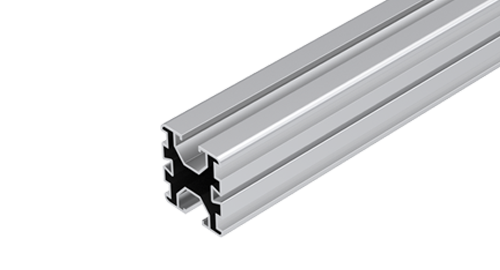

Profil nosilca za sisteme na ravnih/poševnih strehah
- Gola izvedba za vse strehe brez povišanih vizualnih zahtev
- Obojestranski 10 mm široki utori, na primer za drsne matice, univerzalne in/ali ozemljitvene sponke
- Daljši stranski utori, na primer za vzdolžne in/ali prečne križne spojke

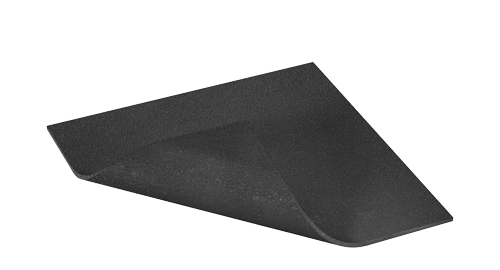

Gradbena zaščitna podloga
- Dodatna zaščita za kritino
- Zmanjšanje mehanskih vplivov na kritino
- Preprečevanje puščanja, do katerega lahko pride zaradi nezdružljive plastike
- Primerno za povečanje koeficienta trenja, če to zahteva na primer strešna folija. Na voljo sta 2 različici z aluminijasto laminacijo ali brez

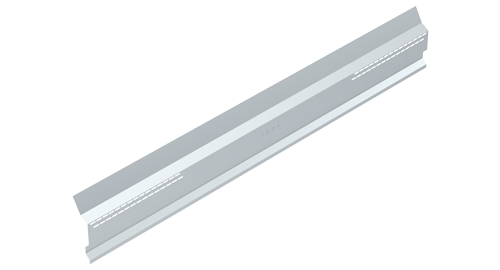

Pločevina za zaščito pred vetrom za sisteme na ravnih strehah
- Zmanjšanje učinkov lokalnih vetrovnih obremenitev, če to zahtevajo statični pogoji (primer: uporaba s sistemom ravne strehe, obrnjene proti jugu)
- Enostavna predhodna montaža s preprostim vstavljanjem v pritrdilna ušesa dolgih podpor tipa STL
- Prilagodljive možnosti pritrditve zaradi velikih podolgovatih lukenj na dolgih podporah tipa STL z uporabo vijaka s ploščato glavo tipa FKS, ki ga je treba naročiti posebej

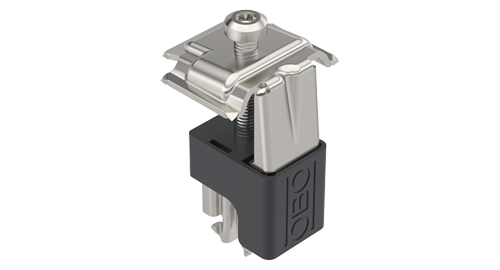

Univerzalna sponka za sisteme na ravnih/poševnih strehah
- Gola izvedba za optimalno kombinacijo z golim profilom nosilca
- Spojno območje za pritrditev modula od 30 do 50 mm
- Vrtljivo za 90° po zaskoku v utor montažnega profila
- Uporabno kot vmesna ali zaključna sponka
- Posebna geometrija na vogalih zgornjega dela za izenačitev potenciala s solarnim modulom
- Podporno ohišje iz umetne mase vodi zgornji del in preprečuje, da bi se med namestitvijo nepravilno zasukal
- Zgornji del ostane v zgornjem položaju, dokler se solarni modul dokončno ne pritrdi
- Priključitev z zaskokom na v ta namen predvidene montažne noge (sistem ravne strehe) in v utor montažne tirnice (sistem poševne strehe)
- Ohišje iz umetne mase deluje kot podporna površina za ustrezno namestitev panelov
- Dolga življenjska doba zaradi uporabe visokokakovostnega nerjavnega jekla
