Magic PV Pitch
To omogoča tehnologija Magic: montažni sistem OBO za naprave na poševnih strehah lahko namestite brez vijakov in orodja. Tako prihranite čas. Rešitev sistema s strešnim kavljem nudi prilagodljivost. Ne samo, da ga je mogoče namestiti na vse običajne poševne strehe z opečno kritino, temveč ga je mogoče tudi brezstopenjsko in z milimetrsko natančnostjo nastaviti v vseh smereh. Univerzalna sponka sistema deluje tudi kot vmesna oz. zaključna sponka in zajema območje spoja od 30 do 50 mm. Tako je mogoče brez težav pritrditi vse standardne fotovoltaične module na trgu.
Posebej praktično: izdelke za sisteme ravnih in poševnih streh je mogoče kombinirati.
Bistvene značilnosti izdelkov

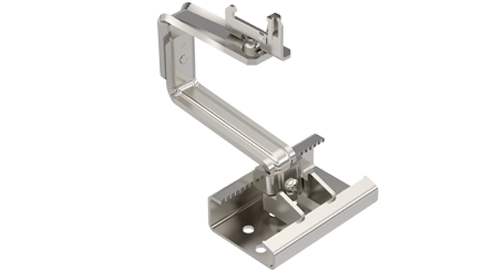

Univerzalni strešni kavelj za sisteme poševnih streh
- Za namestitev na vseh običajnih vrstah poševnih streh z opečnato kritino
- Nastavljivo v vse smeri z milimetrsko natančnostjo
- Maksimalna prilagodljivost zaradi skupno 9 izvrtin za vijake s podložno glavo velikosti M8 za pritrditev strešnega kavlja na špirovec
- Hitro in enostavno pozicioniranje (navpično in/ali vodoravno) kavlja s samo enim pritrdilnim vijakom
- Možnost navpične poravnave omogoča enostavno izravnavo neravnin na strehi
- Montažni profil se pritrdi brez vijakov ali orodja. Zaradi inovativne tehnologije OBO Magic
- 14 mm višinske izravnave za prilagajanje na obstoječe strešne letve
- 76 mm možnosti stranskega zamika na špirovcu
- 18 mm višinske izravnave po montaži strešnega kavlja in za fino prilagajanje montažnega profila
- 10 mm možnosti stranskega zamika za fino prilagajanje montažnega profila

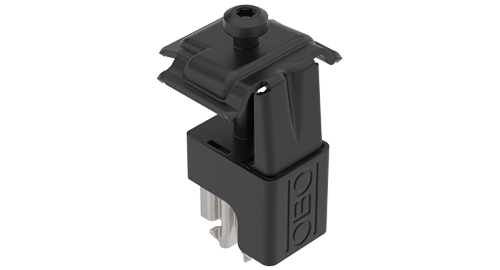

Univerzalna sponka za sisteme na ravnih/poševnih strehah
- Izvedba v črni barvi za brezhibno in estetsko prilagajanje prav tako črni izvedbi pripadajočega profila nosilca
- Spojno območje za pritrditev modula od 30 do 50 mm
- Vrtljivo za 90° po zaskoku v utor montažnega profila
- Uporabno kot vmesna ali zaključna sponka
- Posebna geometrija na vogalih zgornjega dela za izenačitev potenciala s solarnim modulom
- Podporno ohišje iz umetne mase vodi zgornji del in preprečuje, da bi se med namestitvijo nepravilno zasukal
- Zgornji del ostane v zgornjem položaju, dokler se solarni modul dokončno ne pritrdi
- Priključitev z zaskokom na v ta namen predvidene montažne noge (sistem ravne strehe) in v utor montažne tirnice (sistem poševne strehe)
- Ohišje iz umetne mase deluje kot podporna površina za ustrezno namestitev panelov
- Dolga življenjska doba zaradi uporabe visokokakovostnega nerjavnega jekla

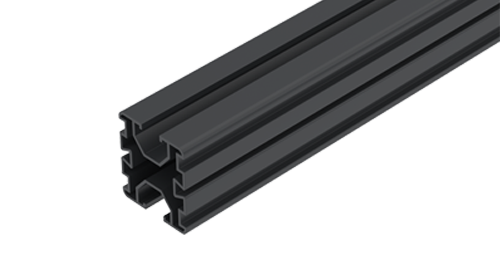

Profil nosilca za sisteme na ravnih/poševnih strehah
- Izvedba v črni barvi za brezhibno in estetsko prilagajanje pogojem posamezne strešne kritine
- Obojestranski 10 mm široki utori, na primer za drsne matice, univerzalne in/ali ozemljitvene sponke
- Daljši stranski utori, na primer za vzdolžne in/ali prečne križne spojke

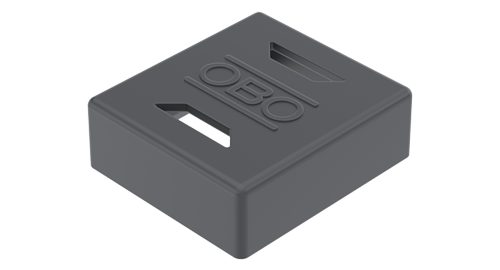

Končni pokrov za profil nosilca
- Izvedba v črni barvi za brezhibno in estetsko prilagajanje prav tako črni izvedbi pripadajočega profila nosilca
- Integrirane odprtine omogočajo izstopanje vode in tako preprečujejo zbiranje vode znotraj profila nosilca
- Estetsko zaključen nosilec profila: tako lahko skrijete manj privlačne odrezane robove

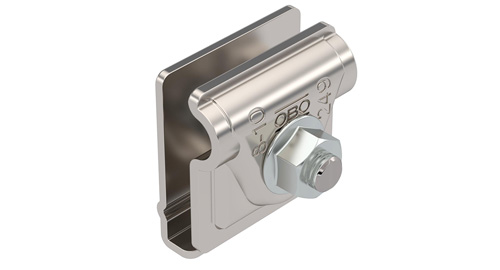

Univerzalna ozemljitvena sponka PV
- Univerzalna ozemljitvena sponka je predhodno nameščena
- Natančno prileganje ozemljitvene sponke s pomočjo predhodno nameščene drsne matice v utor ustreznega profila nosilca
- Prevodnost toka strele 100 kA
- Hitra namestitev z integriranim vzmetnim mehanizmom
- K pritrditvi ploščatega prevodnika RD 8-10
- K pritrditvi eno- in/ali večžilnih vodov 6–50 mm²
- Za vse profile z utorom 10 mm. Optimalna uporaba zagotovljena v kombinaciji z nosilcem profila OBO.
- Ustreza zahtevam po DIN EN 62561-1

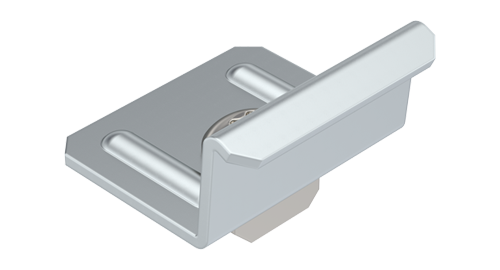

Križna spojka za profil nosilca
- Za vzpostavitev križnega spoja na površini strehe
- Rešitev problema za težko dostopne strešne površine, na primer tam, kjer neposredna tirna povezava ni mogoča
- Se pritrdi v stranskem utoru profil nosilca
- Se privije s ključem velikosti TX 40
