Magic PV Flat Glue

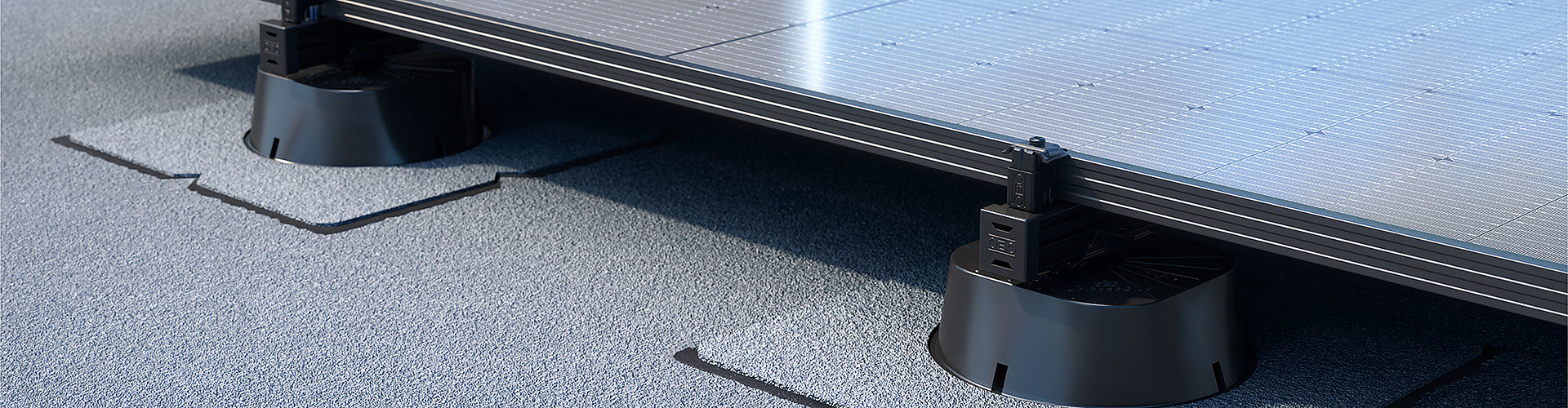

Univerzalni podstavek Magic PV Flat Glue se lahko uporablja kot montažni sistem za fotovoltaiko brez obremenitve do največ 5° (ustreza približno 8%) na bitumenski zatesnitvi in do največ 10° (ustreza približno 17 %) na plastičnih strešnih konstrukcijah. Uporaba na poševnih strehah, zlasti na bolj nagnjenih strehah, je možna le po posvetovanju z OBO-m in preverjanju statike. Montaža se izvede vzporedno s streho v skladu s standardom OBO. Po posvetovanju z OBO-m je možna tudi dvignjena konstrukcija. Tudi pri tem je treba najprej preveriti statiko. Če imate posebne projektne zahteve, vam bo naša tehnična pisarna z veseljem pomagala, vas podprla pri načrtovanju in z vami sodelovala pri iskanju rešitve, ki je prava za vas.
Magic PV Flat Glue je primeren za strešne konstrukcije, prekrite z bitumnom ali s folijo iz umetne mase (FPO). Njegova namestitev je preprosta in enostavna: univerzalni podstavek z manšeto, ki je na voljo ločeno, brezšivno privarite na obstoječo strešno izolacijo. V skladu z zamislijo sistema OBO je mogoče tudi podstavek Magic PV Flat kombinirati z drugimi izdelki OBO, na primer z adapterjem za montažo žlebov z rešetkami.
Bistvene značilnosti izdelkov

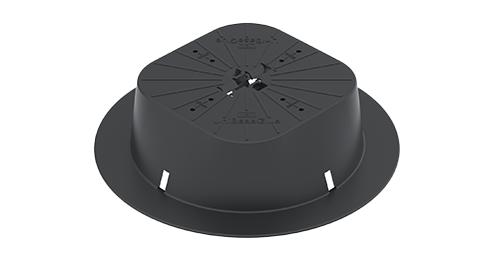

Univerzalni podstavek Magic PV Flat Glue za lepljenje
- Visokokakovostna umetna masa ASA zagotavlja izredno dolgo življenjsko dobo na prostem
- Uporaben tudi kot montažni sistem za izbirno upravljanje kablov znotraj fotovoltaičnega sistema
- Preprosta namestitev: z manšeto se brezšivno privari na strešno izolacijo
- Uporaben tudi kot rešitev za upravljanje kablov za fotovoltaične sisteme
- Rešitev brez obremenitve za vse ravne strehe z naklonom največ 5°, primerna za strešne konstrukcije, prekrite z bitumnom ali s folijo iz umetne mase
Končni pokrov za profil nosilca
- Izvedba v črni barvi za brezhibno in estetsko prilagajanje prav tako v črni izvedbi pripadajočega nosilnega profila
- Integrirane odprtine omogočajo izstopanje vode in tako preprečujejo zbiranje vode znotraj profila nosilca
- Estetski zaključek nosilca profila: tako lahko skrijete manj privlačne odrezane robove

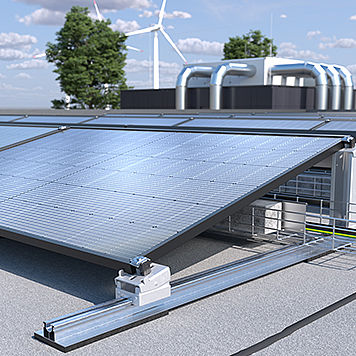

Profil nosilca za sisteme na ravnih/poševnih strehah
- Gola izvedba za vse strehe brez povišanih vizualnih zahtev
- Obojestranski 10 mm široki utori, na primer za drsne matice, univerzalne in/ali ozemljitvene sponke
- Daljši stranski utori, na primer za vzdolžne in/ali prečne križne spojke
Adapter za nosilni profil TP 45
- Namestitev adapterja na univerzalni podstavek brez orodja
- Namestitev na montažno tirnico z adapterjem brez orodja
- Vgrajena protizdrsna površina
- Odstranitev montažnega profila brez orodja
- Preprosta izravnava montažnega profila
Univerzalna sponka za sisteme na ravnih/poševnih strehah
- Gola izvedba za optimalno kombinacijo z golim profilom nosilca
- Spojno območje za pritrditev modula od 30 do 50 mm
- Vrtljivo za 90° po zaskoku v utor montažnega profila
- Uporabno kot vmesna ali zaključna sponka
- Posebna geometrija na vogalih zgornjega dela za izenačitev potenciala s solarnim modulom
- Podporno ohišje iz umetne mase vodi zgornji del in preprečuje, da bi se med namestitvijo nepravilno zasukal.
- Zgornji del ostane v zgornjem položaju, dokler se solarni modul dokončno ne pritrdi.
- Priključitev z zaskokom na v ta namen predvidene montažne noge (sistem ravne strehe) in v utor montažne tirnice (sistem poševne strehe)
- Ohišje iz umetne mase deluje kot podporna površina za ustrezno namestitev panelov
- Dolga življenjska doba zaradi uporabe visokokakovostnega nerjavnega jekla

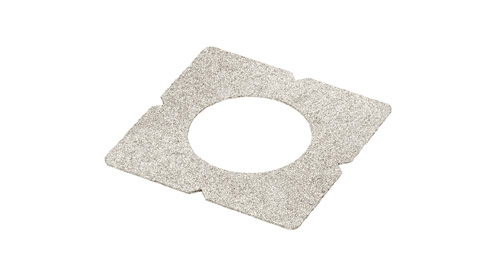

Pritrdilna manšeta UniBase Glue Bit
- Pritrdilna manšeta iz bitumna za lepljenje univerzalnega podstavka UniBase Glue.
- Primerno za ravne strehe z bitumensko zatesnitvijo.
- Uporabno za naklone streh do 3
