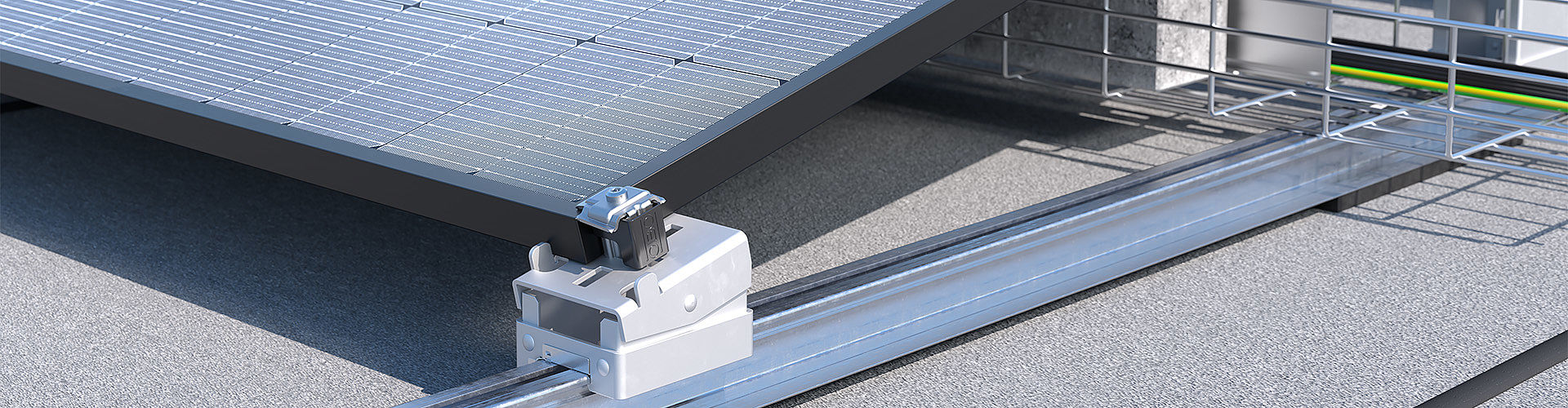

Magic PV Flat Basic
Če so fotovoltaični sistemi postavljeni na ravne strehe, to predstavlja odločilno prednost: fotovoltaične module lahko namestite neodvisno od določene usmeritve na strehi. Še več prednosti ponuja naš sistem Magic PV Flat Basic z ozkim portfeljem izdelkov, ki nudi največjo možno prilagodljivost. Montažni sistem za naprave za ravne strehe je vzdržljiv, visoko obremenljiv in ga je s povezavo Magic Click mogoče hitro montirati brez vijakov ali drugega orodja. Prilagodljiva slemenska reža omogoča brezstopenjsko zasnovo sistema. Sistem Magic PV Flat Basic odlikuje integriran sistem za polaganje kablov in hkratno obteževanje. To je mogoče izvesti na primer z uporabo sistemov mrežnih kanalov.
Bistvene značilnosti izdelkov

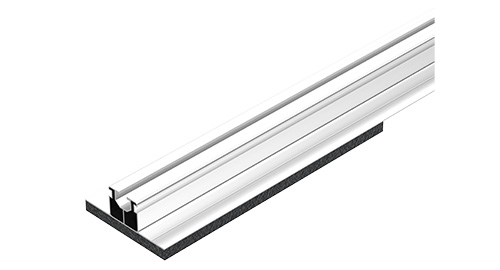

Profil nosilca za montažo fotovoltaičnega modula, ravna streha
- Nedrseči profil nosilcev za varno montažo fotovoltaičnih modulov na ravne strehe
- Vsestranski in združljiv s kratkimi in z dolgimi podporami (STK in STL)
- Enostavna razširitev z vijačeno povezavo več profilov nosilcev z vzdolžno spojko LV 35
- Stabilna in zanesljiva osnova za dolgotrajne fotovoltaične sisteme na ravnih strehah

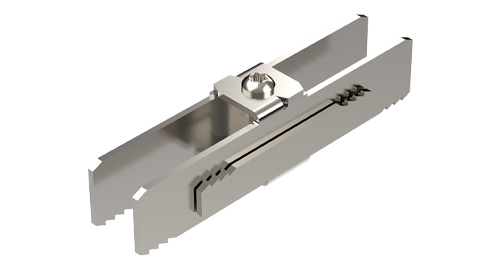

Vzdolžna sponka za profil nosilca, ravna streha
- Učinkovita povezava profilov nosilcev TPF 35, idealna za fotovoltaične sisteme ravnih streh
- Enostavna montaža z vnaprej nameščenim vijakom M8 za hitro pritrditev
- Udobno rokovanje z vijačenjem s standardnim ključem Torx 40
- Zanesljiva in robustna povezava za maksimalno stabilnost profilov nosilcev

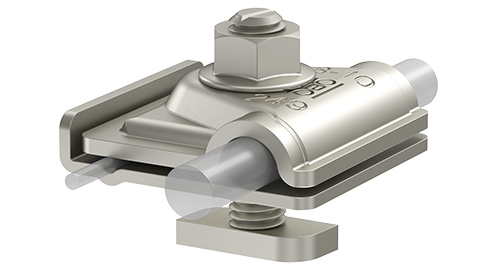

Univerzalna ozemljitvena sponka PV
- Univerzalna ozemljitvena sponka je predhodno nameščena
- Natančno prileganje ozemljitvene sponke s pomočjo predhodno nameščene drsne matice v utor ustreznega profila nosilca
- Prevodnost toka strele 100 kA
- Hitra namestitev z integriranim vzmetnim mehanizmom
- K pritrditvi ploščatega prevodnika RD 8-10
- K pritrditvi eno- in/ali večžilnih vodov 6–50 mm²
- Za vse profile z utorom 10 mm. Optimalna uporaba zagotovljena v kombinaciji z nosilcem profila OBO.
- Ustreza zahtevam po DIN EN 62561-1

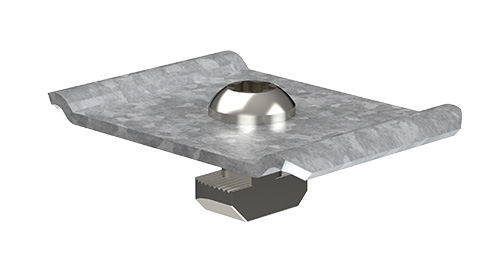

Pritrdilni komplet za mrežasto polico, montažni sistem PV za ravno streho
- Pritrdilni komplet za varno montažo mrežnih kanalov na profile nosilcev TPF 35
- Idealen za sisteme ravnih streh in optimalen za fotovoltaične montažne sisteme
- Vse v enem kompletu s pritrdilno spojko, z drsno matico in vijakom za stabilno povezavo
- Enostavna montaža s hitro in z enostavno namestitvijo za maksimalno oprijemljivost

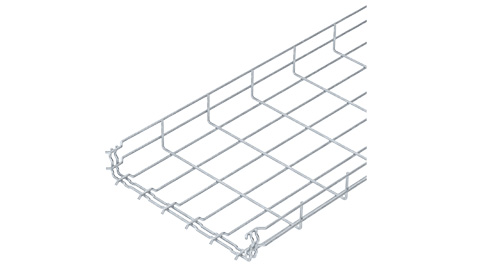

Mrežna polica GR-Magic® 55
- Mrežni kanal z oblikovano spojko za enostavno in hitro montažo
- Zaradi pametnega vtičnega sistema dodatne komponente spojk niso potrebne
- Preizkušena varnost v skladu z direktivo VDE 0639 oz. IEC/EN 61537 za mehanske in električne vrednosti
- Enostavna in preizkušena montaža posameznih mrežnih kanalov s skoraj neštetimi možnostmi
- Dosledna razpoložljivost s širokim portfeljem izdelkov, npr. različne dimenzije in/ali površine

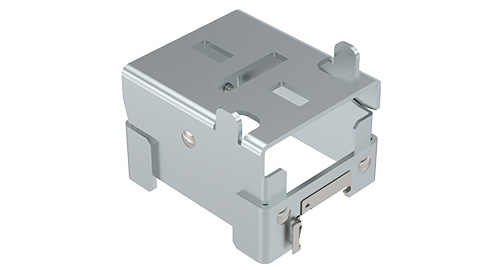

Kratka podpora za sistem na ravni strehi
- Namestitev brez orodja na montažno tirnico
- Brezstopenjska možnost nastavitve v vsakem položaju namestitve
- Pomožni nosilec za postavitev solarnega modula
- Vodoravna podolgovata luknja za univerzalno sponko kot standardno pritrditev ali navpična podolgovata luknja, če se posamezna montažna noga uporablja tudi kot vmesna podpora
- Po potrebi je možna ena vmesna podpora na panel
- Združljivo z vsemi velikostmi modulov zaradi upognjene spojne glave
- Dolga življenjska doba zaradi visokokakovostnih površinskih premazov

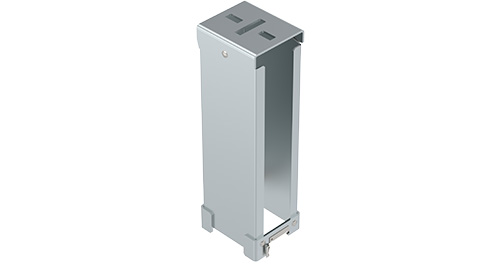

Dolga podpora za sistem na ravni strehi
- Dolga podpora za montažo fotovoltaičnih modulov na ravne strehe v kombinaciji s profilom nosilcev TP 45 in z univerzalno sponko KLU
- Kot nagiba do 15 stopinj za optimalno poravnavo modulov
- Zaskočna pritrditev na profil nosilca za varno pritrditev
- Namestitev brez orodja za hitro in enostavno montažo
- Združljiv z različnimi velikostmi modulov za prilagodljive uporabe
- Visoka stabilnost in vzdržljivost zaradi robustne konstrukcije

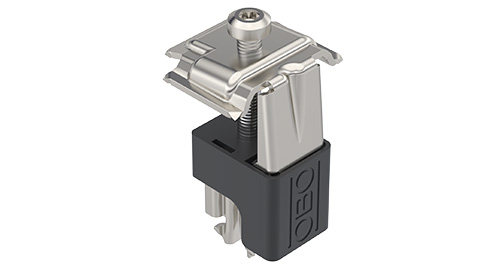

Univerzalna sponka za sisteme na ravnih/poševnih strehah
- Gola izvedba za optimalno kombinacijo z golim profilom nosilca
- Spojno območje za pritrditev modula od 30 do 50 mm
- Vrtljivo za 90° po zaskoku v utor montažnega profila
- Uporabno kot vmesna ali zaključna sponka
- Posebna geometrija na vogalih zgornjega dela za izenačitev potenciala s solarnim modulom
- Podporno ohišje iz umetne mase vodi zgornji del in preprečuje, da bi se med namestitvijo nepravilno zasukal
- Zgornji del ostane v zgornjem položaju, dokler se solarni modul dokončno ne pritrdi
- Priključitev z zaskokom na v ta namen predvidene montažne noge (sistem ravne strehe) in v utor montažne tirnice (sistem poševne strehe)
- Ohišje iz umetne mase deluje kot podporna površina za ustrezno namestitev panelov
- Dolga življenjska doba zaradi uporabe visokokakovostnega nerjavnega jekla
